Приложение Д
Содержание основных работ по регламентному техническому обслуживанию РСПИ


Техническое обслуживание ТСО проводится на плановой основе в соответствии с требованиями нормативных правовых актов МВД России и эксплуатационной документацией заводов-изготовителей.

При производстве работ по техническому обслуживанию РСПИ следует соблюдать «ПУЭ-98. Правила устройства электроустановок» и руководствоваться «Указаниями мер безопасности», «Руководством по техническому обслуживанию установок охранно-пожарной сигнализации», «Типовыми правилами технического содержания установок пожарной автоматики ВСН 25-09.68.85».

Плановое техническое обслуживание устройств РСПИ, вспомогательной аппаратуры, установленных на ПЦО, проводится со следующей периодичностью:

- в объеме регламента № 1 - 4 раза в месяц;

- в объеме регламента № 2 - 1 раз в 3 месяца.

Кроме того, в целях выявления причин и устранения ложных срабатываний, а также при возникновении сбоев в работе аппаратуры РСПИ, когда их причина не может быть устранена проведением регламентов № 1 и № 2, проводится неплановое ТО.

Объем выполненных регламентных работ ТСО контролируется ИТР ПЦО, фиксируется в журнале электромонтера ПЦО с последующей отметкой дежурного пульта управления в контрольном листе (журнале) АРМ ПЦО.

Общий для всех проводных и радиоканальных СПИ объём работ по техническому обслуживанию приведён в Таблице № Д1. В Приложении № Д1 представлено их содержание и технические требования к выполняемым регламентным работам. Схемы и порядок проведения измерений электрических параметров приведены в Приложении № Д2.

Таблица Д1

Работы Р 1 Р 2
1. Проверка внешнего состояния ретрансляционного (каналообразующего) и объектового оборудования, входящего в состав РСПИ
Проверка надежности крепления, состояния соединительных кабелей, разъёмов и контура заземления + +
Чистка корпусов от пыли, грязи, влаги, устранение механических повреждений + +
Проверка источника электропитания (в т.ч. резервного) + +
Проверка целостности элементов индикации, управления, звукового оповещения + +
Проверка наличия крышек на клеммных колодках, пломб или печатей на корпусах устройств + +
Осмотр состояния антенны и антенного кабеля (для РСПИ) + +
2. Проверка работоспособности ретрансляционного (каналообразующего) и объектового оборудования, входящего в состав РСПИ
Ввод и проверка прохождения команд телеуправления («Взять под охрану», «Снять с охраны»)   +
Ввод и контроль прохождения сигналов «Взлом», «Тревога», «Короткое замыкание», «Авария»   +
Контроль правильности программирования режимов работы + +
Контроль индикации режимов работы + +
Проверка работоспособности при переходе на резервное питание и обратно + +
Диагностика радиоканала; поверка уровня радиосигнала; измерение текущей мощности передатчика ретранслятора; проверка приемного и передающего АФТ; контроль индикации кода ошибки передатчика ретранслятора   +
3. Измерение электрических параметров:
Сопротивления изоляции   +
Тока, потребляемого при питании от резервного источника питания   +
Проверка соответствия номинала и исправности предохранителя   +
Величины напряжения основного электропитания   +
Уровня (напряжения) принимаемого (передаваемого) сигнала   +
Частоты передаваемого (принимаемого) сигнала   +
Проверка КСВ   +
4. Проверка АРМ ПЦО, серверного оборудования и ЛВС
Проверка целостности проводки, надёжности подсоединения разъемов ПЭВМ, печатающих устройств и коммутационного оборудования + +
Чистка поверхности ПЭВМ, печатающих устройств и коммутационного оборудования от пыли, грязи, влаги, устранение механических повреждений + +
Проверка исправности органов управления + +
Проверка точности установки и синхронизации времени на АРМ + +
Проверка на отсутствие компьютерных вирусов   +
Контроль состояния жесткого диска   +
Проверка целостности базы данных   +
Проверка работоспособности программного обеспечения АРМ   +
Очистка оптических головок дисководов   +
Смазка охлаждающих вентиляторов (cooler) ПЭВМ   +
5. Ведение эксплуатационно-технической документации

Регистрация выполненных работ

+ +



При проведении работ, связанных с отключением основного и резервного электропитания не подключенного к ЛВС АРМ, перед началом проведения технического обслуживания в обязательном порядке проводится копирование (архивация) (при возможности на съёмный носитель) базы данных и состояния всех подключенных к ретрансляторам оконечных устройств.

При необходимости делается распечатка состояния охраняемых объектов до и после работ по техническому обслуживанию и их сравнение.

Требования к персоналу

К работам по техническому обслуживанию и проведению регламентных работ РСПИ допускаются электромонтеры ПЦО, прошедшие специальное обучение и имеющий квалификационный разряд не ниже 4-го.

Работы по техническому обслуживанию и проведению регламентных работ по АРМ КСА и ЛВС ПЦО проводятся ИТР, прошедшими специальное обучение и имеющими соответствующую квалификацию.

Измерительная аппаратура, инструменты и расходные материалы

Метрологическое обеспечение осуществляется в соответствии с законодательством и иными нормативными правовыми актами Российской Федерации и МВД России.

Средства измерений, применяемые для наблюдения параметров РСПИ, без оценки их значений с нормированной точностью, допускается относить к индикаторным средствам измерений и не подвергать поверке.

Примерный перечень и нормы положенности средств измерений и стендового оборудования на одно ПЦО приведены в Таблице Д2.

Таблица Д2

Наименование изделия Примерные нормы положенности на одно ПЦО
Прибор комбинированный по 1 на каждого электромонтера
Вольтметр универсальный цифровой 1
Осциллограф универсальный 1
Генератор сигналов низкочастотный 1
Источник питания постоянного тока 1
Программатор устройства оконечного по 1 на каждый прибор
Компьютер IBM PC не ниже Pentium III 1
Измеритель КСВ 1


Примечание - В зависимости от особенностей конкретных ТСО список необходимых приборов и оборудования может быть изменен.

Эксплуатационно-техническая документация

Для распределения объемов регламентного технического обслуживания РСПИ, вспомогательного оборудования ПЦО, а также в целях контроля его выполнения, на ПЦО должна вестись соответствующая документация:

- копия приказа начальника подразделения вневедомственной охраны о закреплении за обслуживающими работниками ПЦО объема технического обслуживания РСПИ и вспомогательной аппаратуры ПЦО;

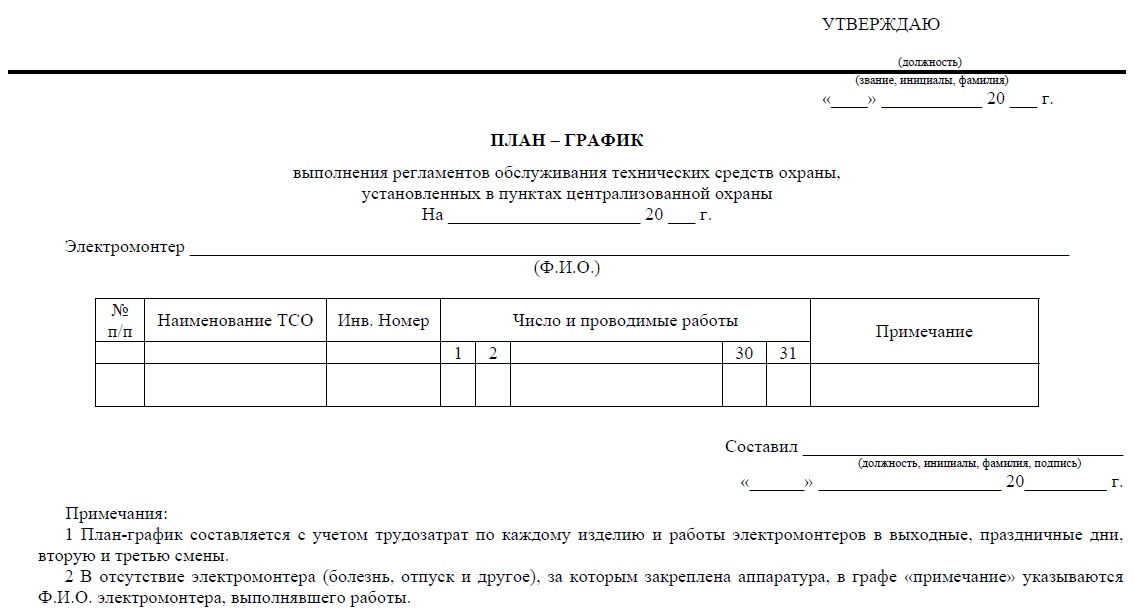

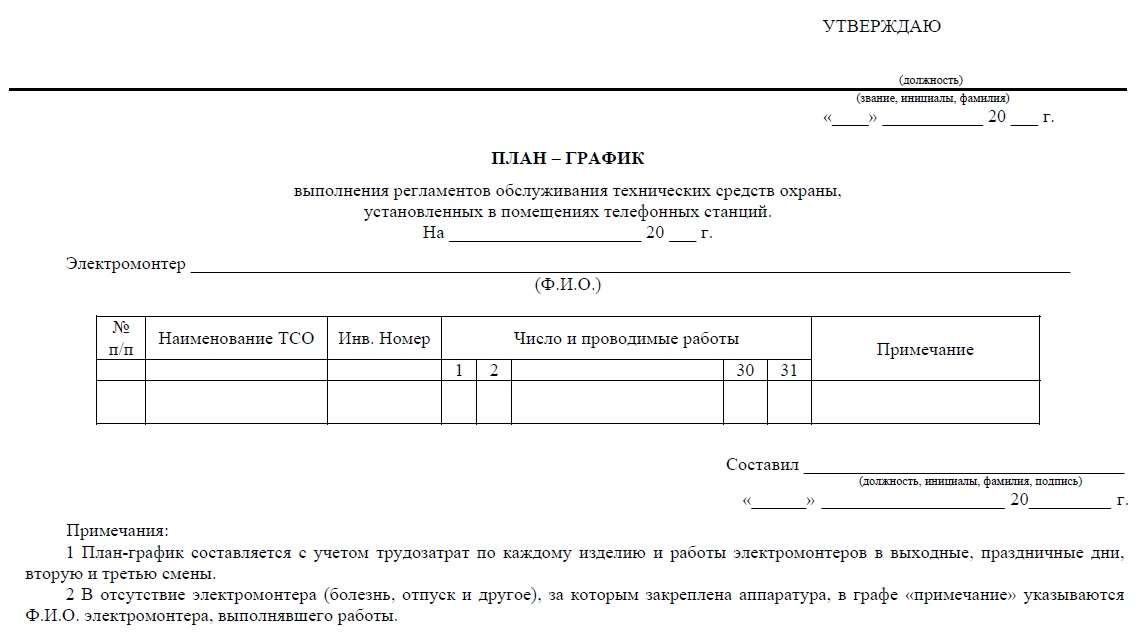

- планы-графики выполнения регламентов технического обслуживания систем передачи извещений и вспомогательной аппаратуры ПЦО, составленные с учётом трудозатрат на их проведение;

- журнал учета и контроля работ по обслуживанию программного обеспечения систем вычислительной техники видео- и звукозаписи;

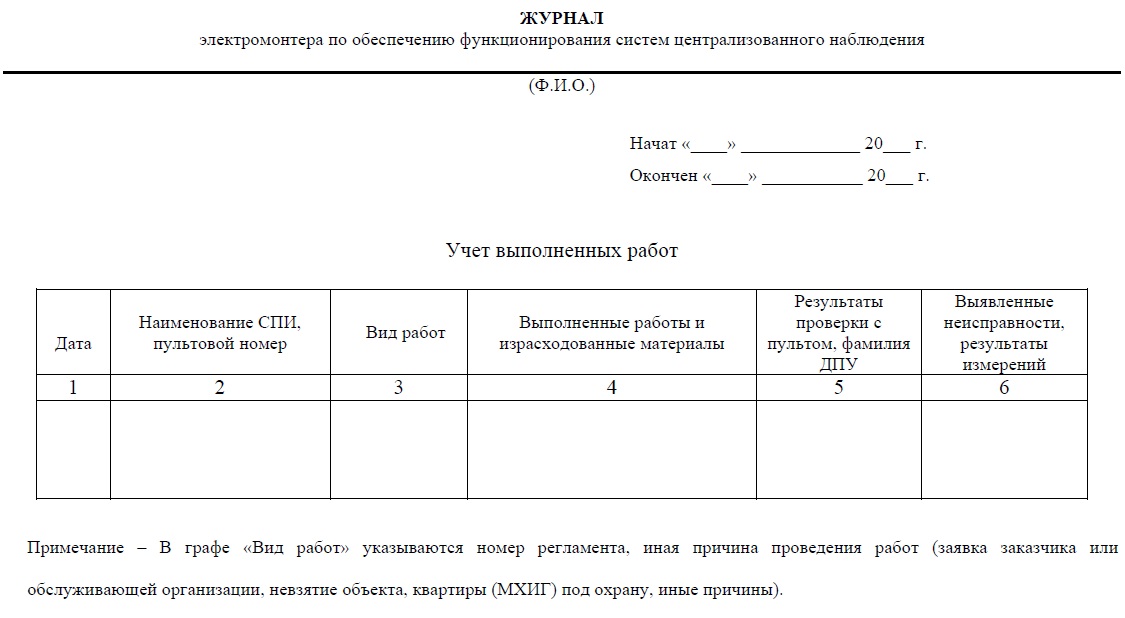

- журнал электромонтёра;

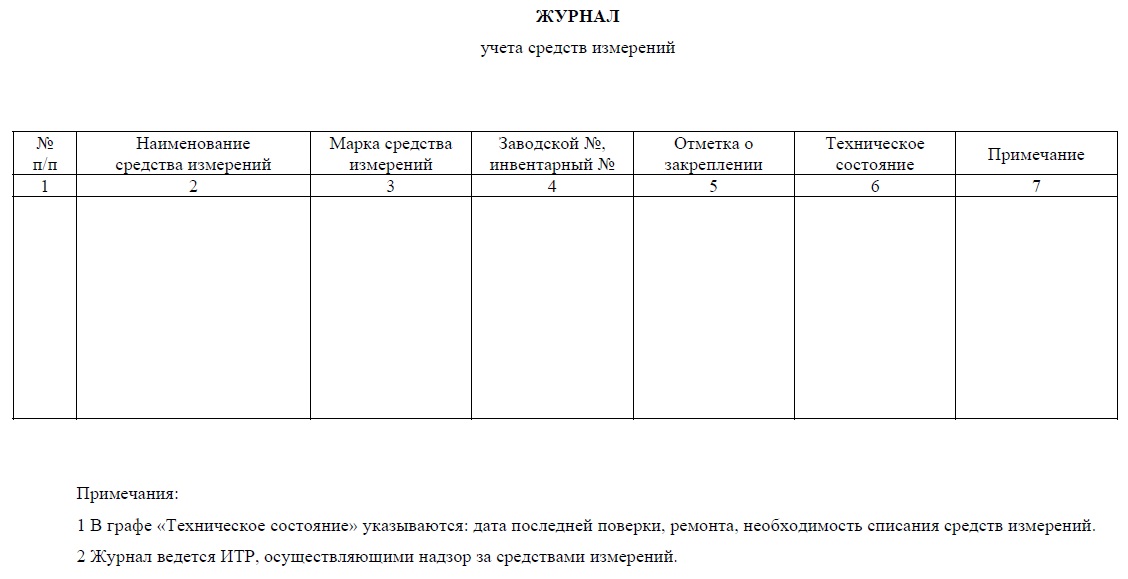

- журнал учета средств измерений.

Объем проведения регламентных работ РСПИ

Основные виды работ и нормы трудозатрат по регламентному техническому обслуживанию проводных СПИ и РСПИ силами инженерно-технического состава ПЦО приведены в Таблице Д3.

Таблица Д3

Наименование ретрансляционного (каналообразующего) и объектового оборудования Р1 Р2
Норма
1 чел. час
Норма
1 чел. час
РСПИ
«Приток-А-Р»
Базовый модуль «Приток-А-Р-БМ-01(-02)», ППКОП 011-8-1-061(-061К, -064-1, -064-1К), объектовые модули РПДУ-01(-02), антенны и фидеры базовые и объектовые 1 2
ППКОП 011-8-1-06 0,5 1
Радиоретранслятор «Приток-А-РР-01(-02)» 1,5 2,5
Контроллер системы передачи извещений КСПИ-03 «Приток-А-Р» 0,25 0,5
Радиосторож РС-02 0,45 1,25
РСПИ
«Радиосеть»
Ретранслятор «Радиосеть» 5 8
Ретранслятор «Радиосеть», УОС «Радиосеть» 1 8
УО «Радиосеть-101» и УО «Радиосеть-501» 1 3,25
Приемопередатчик РПМПД «Радиосеть» 2,25 3,25
КСА ПЦО «Радиосеть» 0,75 3,5
РСПИ
«Протон»
Пульт централизованного наблюдения (ПЦН) «Протон», ППКОП «Протон» и ретранслятор «Протон» 1 3,75
АРМ ПК «Протон» 0,5 1,5
Передатчики сообщений ПС «Радиус» и ПС «Протон» 0,5 1
Блок выносной радиоканальный БВР-1 1 2
РСПИ
«Струна-5»
Блок пультовой универсальный БПУ, блок радиоканальный ретрансляционный БРР 0,5 2,75
Блок радиоканальный объектовый БРО-4 GSM 0,25 1
Блоки радиоканальные объектовые БРО-4, БРО-4+ 0,5 1,5
Блок радиоканальный объектовый БРО-5 GSM 0,5 1,25
Блоки проводные объектовые БПО-1 и БПО-2 0,1 0,5
Блок проводной объектовый БПО-4 0,1 0,75
Блок проводной объектовый БПО-8 0,3 1
Блок проводной объектовый БПО-16 0,3 1,75
Преобразователь интерфейса RS 232/ RS 485, пульт программирования ПП 0,1 0,15
Пульт управления ПУ, пульт управления универсальный ПУУ 0,25 0,5
Коммуникатор GSM 0,25 1
АРМ оператора «Струна-5» 0,75 1,75
Источник бесперебойного питания «ИБП Струна-5-И2» 0,25 0,5
Центральный пульт 6 8
РСПИ
«Иртыш-3Р»
Устройства объектовые оконечные ретрансляционные «Иртыш-113», «Иртыш-214», «Иртыш-424», устройство объектовое оконечное «Иртыш-214-GSM», ППКОП «Иртыш-244» 1 2
Шифросъемник «Иртыш-Ш1» 0,25 0,5
Ретрансляторы «Стрелец-Аргон» и «Стрелец-Аргон» исп.1 2 3,5
РСПИ
«Стрелец-Аргон»
Пультовая станция 1,5 4,5
Объектовые станции 1 3



Примечание: При необходимости привлечения дополнительных специалистов для выполнения регламентного обслуживания нормочасов распределяется на их количество.




ПРИЛОЖЕНИЕ Д4
