1.4 Определение прямой видимости с учетом кривизны Земли

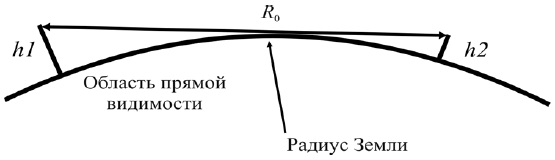

На Рис. 4 изображена поверхность Земли с установленными на ней антеннами.



Рис. 4
Определение прямой видимости с учетом кривизны Земли

Формула прямой видимости определяется следующим выражением



где:
h1 – высота подвеса передающей антенны в метрах;
h2 – высота подвеса приемной антенны в метрах;
3,57 – коэффициент пропорциональности;
R0 – длина трассы в километрах.

Какую бы мы не задавали мощность передатчика, вид модуляции, тип помехозащищенного кодирования, если передающая и приемная антенна экранируется земной поверхностью, извещения не будут проходить.

Экранирование начинает проявляться достаточно быстро. При h1=h2=1 м получим R0=7,14 км, кстати, этим в частности объясняется, почему стандартные носимые УКВ радиостанции не позволяют работать абонентам на десятки километров.

Зададимся высотой установки базовой антенны в 25 м, а объектовой антенны в 4 м.

При этом получим, R0=25 км.

Если в этих условиях высоту установки объектовой антенны взять в 1 м, то R0=21,4 км.

Таким образом, всегда необходимо осуществлять «вынос» радиоканальной части РСПИ на высотные здания. «Вынос» данного оборудования с помощью интерфейса RS-485 имеет свои достоинства: большая дальность действия (по спецификации на интерфейс RS-485 до 1,2 км), отсутствие потерь при передаче информации.

Однако надо стремиться сделать длину линии интерфейса как можно меньше.

Дело в том, что чем больше длина провода, тем больше ЭДС наводится в этой линии при близком грозовом разряде.

Несмотря на то, что разработчики РСПИ максимально защищают порты интерфейса с помощью токоограничивающих резисторов, емкостей, индуктивностей и таких электронных элементов, как варисторы, вероятность пробоя всегда существует.

Все перечисленные выше элементы имеют свои параметры по пробойному напряжению и рассеиваемой мощности. При превышении в линии напряжения или мощности от наведенной помехи порт интерфейса выйдет из строя.

Ремонт такой неисправности несложен, (замена микросхемы порта RS-485), но требует вмешательство квалифицированного персонала.
