8. Радиосистема передачи извещений «Базальт»
(Фирма-производитель ООО «Альтоника СБ» г. Москва)

РСПИ «Базальт» предназначена для организации централизованной охраны до 2048 объектов.

8.1 Структурная схема РСПИ «Базальт»



Рис. 132
Структурная схема РСПИ «Базальт»

В состав РСПИ входит:

1) ПЦН в составе:

а) устройство оконечное пультовое «Базальт-8016-450» (далее - УОП);

б) программное обеспечение автоматизированных рабочих мест комплекса средств автоматизации (далее - АРМ) в составе:
-АРМ администратора системы, базы данных (далее - БД);
-АРМ дежурного оператора;
-АРМ дежурного офицера;
-АРМ инженера пульта централизованной охраны (далее - ПЦО).

2) Устройство оконечное объектовое (далее - УОО) в модификации:
- УОО «Базальт-120»;
- УОО «Базальт-250»;
- УОО «Базальт-280»;
- УОО «Базальт-281»;
- УОО «Базальт-282»;
Примечание. Вторая цифра в названии УОО указывает на количество шлейфов сигнализации (ШС), например, УОО «Базальт-120» имеет 2 ШС, УОО «Базальт-250»-5 ШС.

3) Объектовая подсистема, состоящая из группового концентратора (далее - ГК) и индивидуального ответчика (далее - ИО):
- ГК «Базальт-4071»;
- ГК «Базальт-4072» с внешним устройством сопряжения (далее - УС «Базальт-РМД-УО»);
- ГК «Базальт-4321»;
- ГК «Базальт-4322» с внешним УС «Базальт-РМД-УО»;
Примечание. УС «Базальт-РМД-УО» предназначено для обмена информацией с ИО «Базальт-282» и ИО «Базальт-252» по двухстороннему радиоканалу в диапазоне от 868,0 до 868,2 МГц, с мощностью не более 10 мВт и диапазонах от 864,0 до 865,0 МГц и от 868,7 до 869,2 МГц с мощностью не более 25 мВт.
- ИО «Базальт-151»;
- ИО «Базальт-251»;
- ИО «Базальт-252»;
- ИО «Базальт-281»;
- ИО «Базальт-282».

4) Устройство сопряжения «Базальт-510».

УС «Базальт-510» предназначено для интеграции по последовательному двухпроводному аналоговому интерфейсу с оборудованием объектовых подсистем типа «Астра-Zитадель» (ЗАО НТЦ «ТЕКО», г. Казань), «Стрелец» (ЗАО «Аргус-Спектр», г. Санкт-Петербург), «Ладога БРШС-РК» (ЗАО «Риэлта», г. Санкт-Петербург) и для обмена информацией с УОП.

5) Блок выносной индикации (далее - БВИ) в модификации:
- БВИ «Базальт-607»;
- БВИ «Базальт-632».
БВИ «Базальт-607» предназначен для отображения состояния ШС, объединенных в единую адресную подсеть:
- ГК «Базальт-4071» и до семи ИО «Базальт-281»;
- ГК «Базальт-4072» и до семи ИО «Базальт-282».

- БВИ «Базальт-632» предназначен для отображения состояния ШС, объединенных в единую адресную подсеть:
- ГК «Базальт-4321» и ИО «Базальт-151», ИО «Базальт-251» общим количеством до 32;
- ГК «Базальт-4322» и до 32 ИО «Базальт-252».

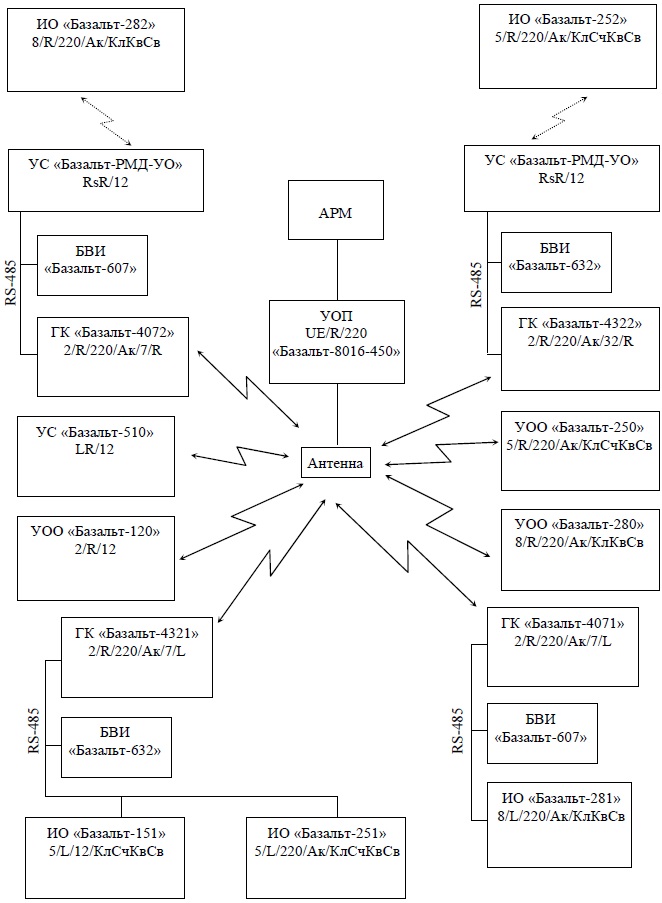

Схема взаимодействия между собой оборудования РСПИ «Базальт» показана на Риc. 133.

Таким образом, можно отметить большую номенклатуру объектового оборудования «Базальт» с различными функциональными возможностями.



Рис. 133

где:
- УОП - устройство оконечное пультовое;
- АРМ - автоматизированное рабочее место комплекса средств автоматизации;
- ГК - групповой концентратор;
- УОО - устройство оконечное объектовое;
- БВИ - блок выносной индикации;
- ИО - индивидуальный ответчик;
- УС - устройства сопряжения.

Таблица 45 - Виды передаваемых извещений

Охранные: «Взят под охрану с кодом хозоргана (далее - ХО)», «Снят с охраны с кодом ХО», «Вход», «Проникновение», «Периметр», «Объем», «Пожар», «Тревога в круглосуточной зоне», «Взлом», «Вызов
полиции».
Диагностические: «Переход на резерв», «Резерв в аварийном состоянии», «Потеря радиосвязи», «Восстановление радиосвязи».



Таблица 46 - Основные параметрам РСПИ «Базальт»

Техническая характеристика Значение Примечание
Способ структурного построения и передачи информации РСПИ Синхронная
Максимальное количество подключаемых объектовых устройств и необходимое при этом число рабочих частот с учетом ретрансляции сигналов 2048 шт.
Максимальное количество подключаемых объектовых устройств, при времени контроля канала связи - 2 минуты 2048 шт.
Диапазон рабочих частот 1-диапазон (450-453) МГц
2-диапазон (460-463) МГц

Скорость передачи информации 50 бит/с
Количество каналов 13 шт.
Ширина канала радиосвязи (1- 12,5) кГц
Мощность РПД ПЦН (5 ± 2) Вт
Мощность РПД объектового устройства (1,0 ± 0,3) Вт
Чувствительность приемника, при соотношении сигнал/шум 12 дБ (140 ± 4) дБм
Вид и параметры модуляции Узкополосная ЧМ, девиация частоты - 50 Гц
Сервисные функции РСПИ (Возможность измерения: Рпер., КСВ, кол-во пропущенных посылок, уровня сигнала и т.п.) Регистрация уровней принятых сигналов и количества ошибок в посылке



Таблица 47 - Требования стойкости к внешним воздействиям

Составная часть РСПИ Значения рабочих температур при эксплуатации, °С Верхнее значение относительной влажности, %, без конденсации влаги, при температуре + 35 °С
нижнее значение верхнее значение
УОП минус 30 +60 95
ИО, УОО, ГК (кроме УОО «Базальт-120»), УС «Базальт РМД-УО» минус 20 +40 95
УОО «Базальт-120», УС «Базальт-510» минус 20 +50 95
БВИ минус 20 +50 95
