Приложение В

Типовые ошибки при развертывании и эксплуатации РСПИ

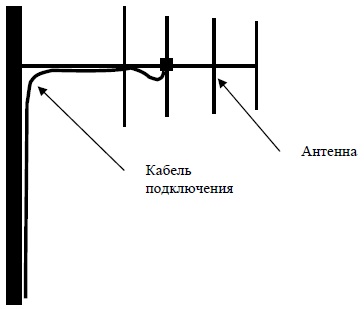

При использовании направленных антенн кабель подключения прокладывайте параллельно траверзу антенны, (см. Рис. В1), поскольку траверз направленной антенны имеет нулевой потенциал и наличие на его поверхности экранированного кабеля не оказывает на него влияние. Кабель, проложенный параллельно вибратору и находящийся в непосредственной близости от вибратора, «расстраивает» антенну.



Рис. В1




Рис. В2

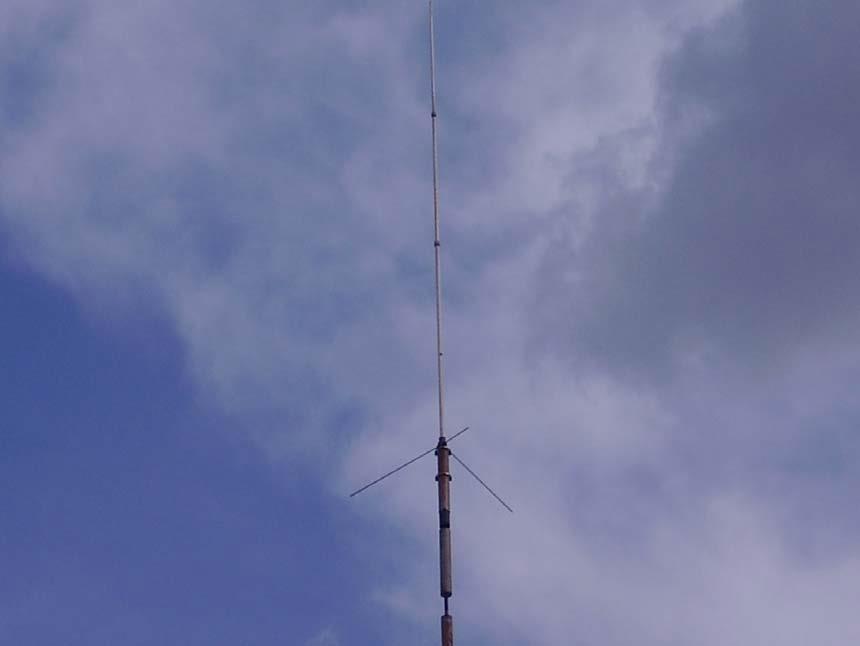

Фото базовой антенны, повешена на антенну типа «стакан», если антенна не работает её надо снять, если она рабочая, то так устанавливать нельзя.

Всегда есть влияние передающей антенны на приемную, и антенна типа «стакан» расстраивается под действием верхней антенны.



Рис. В3

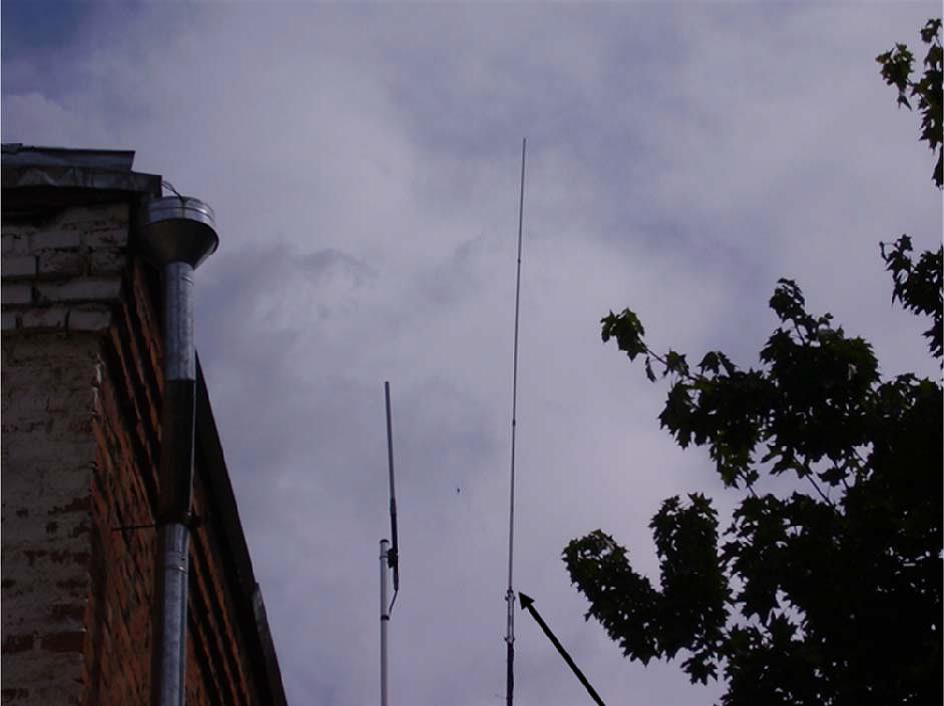

Фото связной антенны и антенны, работающей без противовеса. Необходимо ввернуть противовесы.




Рис. В4

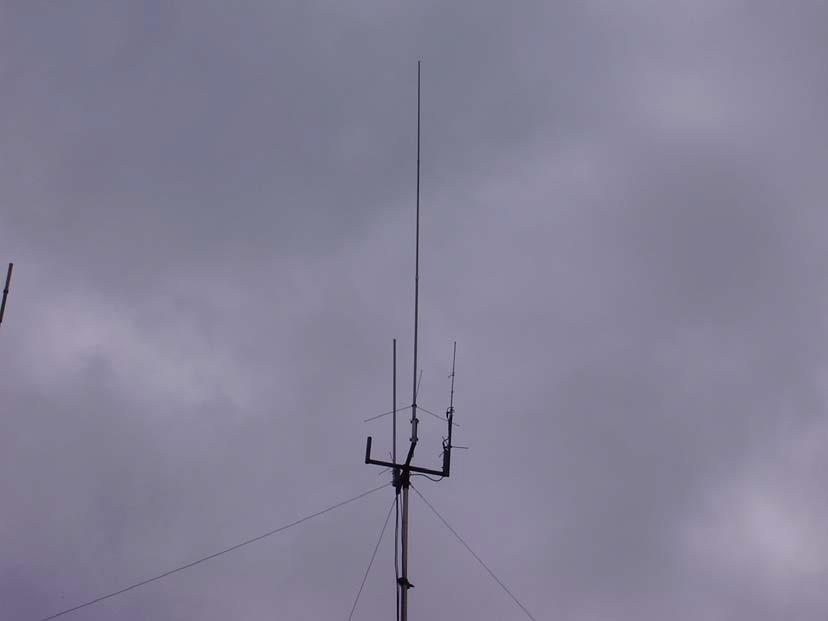

Центральная мачта. Три антенны УКВ находятся в непосредственной близости друг от друга. Возможно взаимное влияние.




Рис. В5
Скручивать кабель в бухту недопустимо




Рис. В6

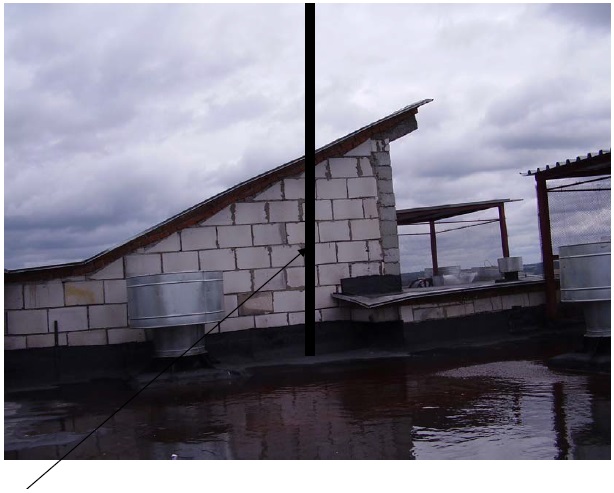

Возможное место установки мачты приемной антенны. Высота мачты должна быть на (3-5) м выше края металлической крыши.




Рис. В7

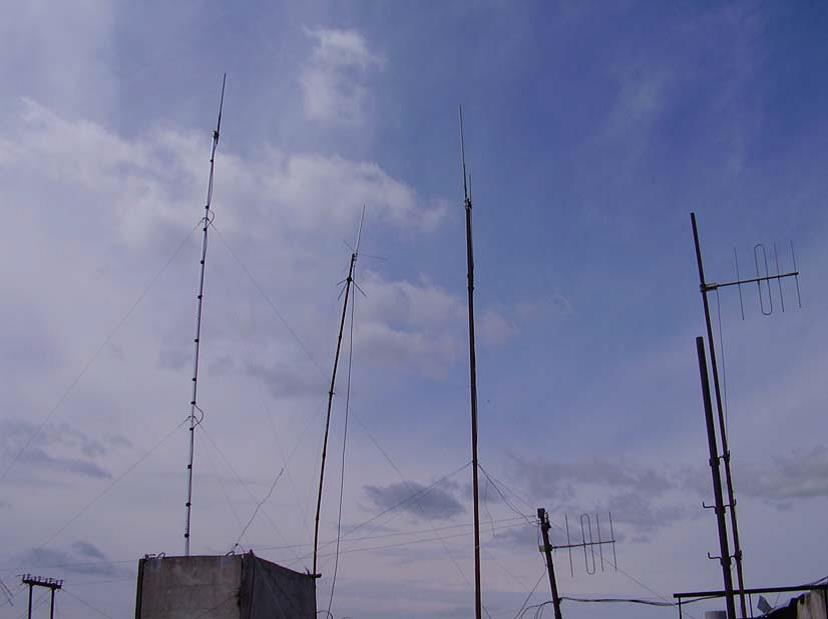

Антенное хозяйство на здании, где установлен ретранслятор. Здание перегружено антеннами.




Рис. В8

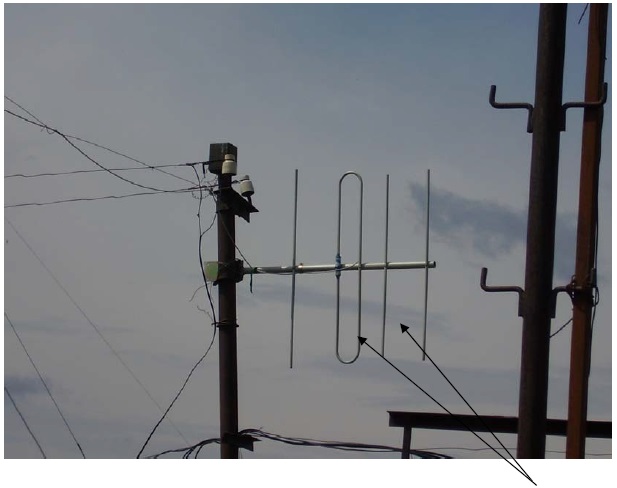

Неправильно собрана направленная антенна РТ-20, надо поменять местами 3 и 4 вибратор.




Рис. В9

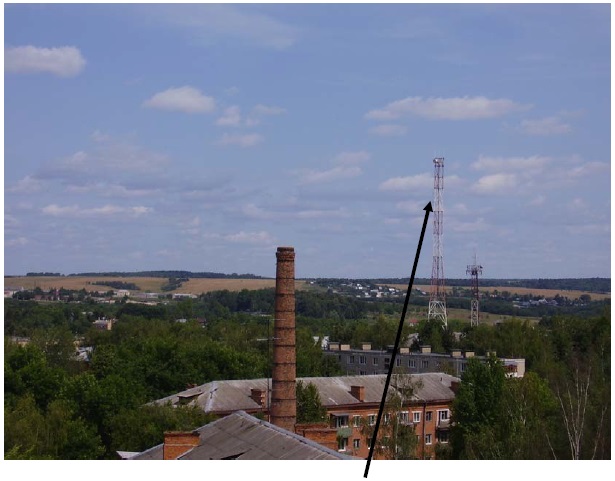

Возможные места установки РТ




Рис. В10
Возможные места установки РТ


Развертывание базовой антенны

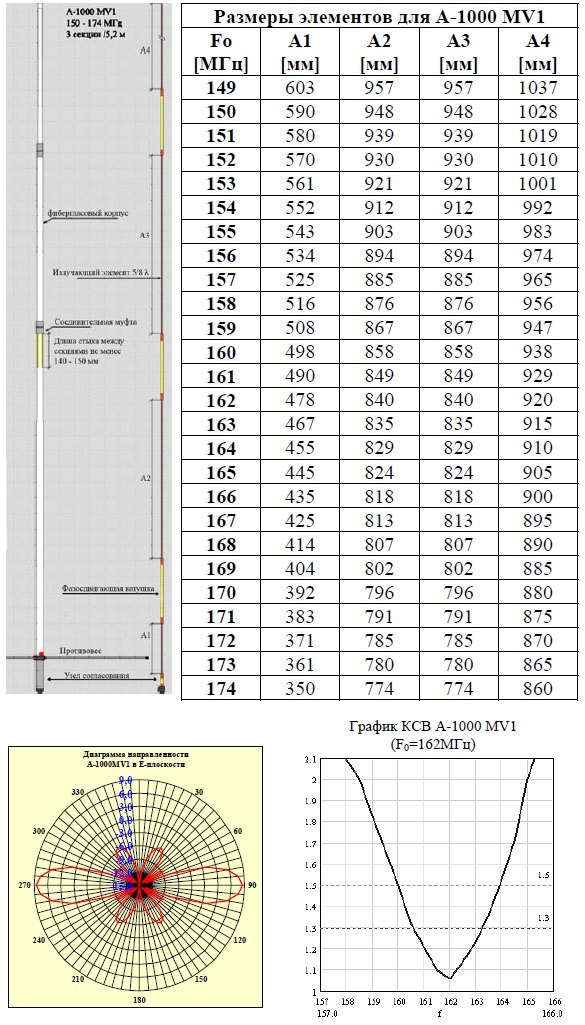

При развертывании базовой антенны необходимо производить укорачивание вибраторов антенны, согласно таблице укорочения (см. Рис. В11). Если не делать обрезки, то антенна будет настроена не на рабочую частоту, а на самую низкую частоту (максимальная длина вибратора).



Рис. В11
