3.4 Радиоретранслятор исполнения 1 и исполнения 1У

Радиоретранслятор выполняет следующие функции:

1) Ретрансляция извещений в системе;

2) Контроль собственного состояния;

3) Контроль собственного состояния включает в себя:
- контроль уровней напряжений питания (основного и резервного);
- контроль вскрытия корпуса;
- контроль связи с подключенным объектовым оборудованием.

Радиоретранслятор исполнения 1 по радиочастотным параметрам и конструкции аналогичен объектовой станции. В состав РР исполнения 1 входит блок модуля питания, блок управляющей платы, радиомодем и аккумуляторная батарея.

Радиоретранслятор исполнения 1У представляет собой ретранслятор исполнения 1, установленный внутри металлического корпуса со степенью защиты IP65.

В состав РР исполнения 1У входит блок модуля питания, блок управляющей платы, радиомодем и аккумуляторная батарея 17 А/ч.

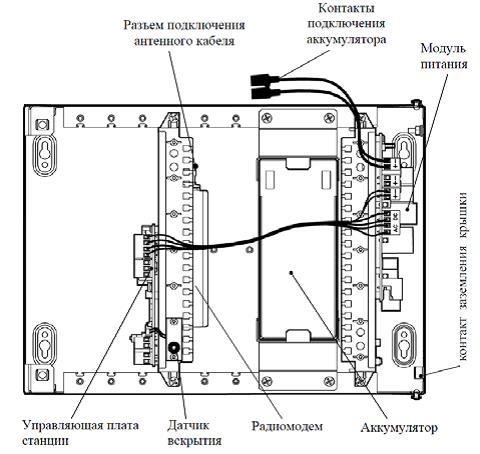

Рис. 46
Внешний вид радиоретранслятора исп.1

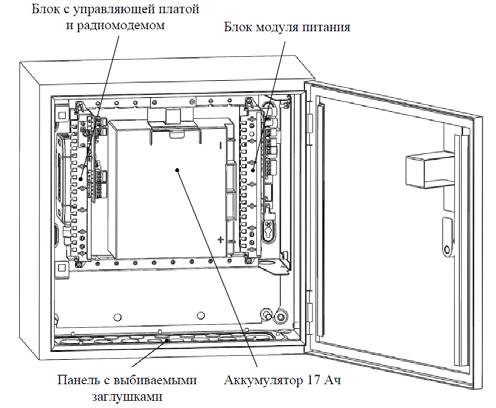

Рис. 47
Внешний вид радиоретранслятора исп.1У
