3. Радиосистема передачи извещений «Стрелец-Аргон»

(Фирма-производитель ЗАО «Аргус-Спектр» г. С-Петербург)

Основой РСПИ «Аргон» являются АРМ на базе АРМ СПИ «Атлас-20», пультовая станция (ПС), объектовая станция (ОС). Основное назначение объектовых станций - радиоканальное удлинение таких систем как ВОРС «Стрелец» и ИСБ «Стрелец-Интеграл».

Таблица 7 - Основные технические характеристики РСПИ «Стрелец-Аргон»


Таблица 8 - Виды передаваемых извещений от блока к ПЦН

Охранные Типы ШС: «Охранный», «Тревожный», «Пожарный дымовой», «Пожарный тепловой», «Цепь контроля наряда». Каждому ШС могут соответствовать извещения: «Снят с охраны, норма», «Снят с охраны, нарушен», «Взят на охрану, норма», «Взят на охрану, нарушен», «Неисправность, взлом».
Диагностические «Включение станции», «Неисправность основного источника электропитания (отключение сети 220В)», «Восстановление основного источника электропитания», «Неисправность резервного источника электропитания (неисправность аккумулятора)», «Восстановление напряжения резервного источника электропитания (норма аккумулятора)», «Корпус вскрыт», «Корпус закрыт», «Потеря связи с объектовым оборудованием (более 10 сек)», «Восстановление связи с объектовым оборудованием», «Неисправность станции».
Конфигурации и управления Тип ШС: «Технологический».
Примечание РСПИ позволяет передавать извещения в формате:
«Ademco Contact ID», ИСБ «Стрелец-Интеграл», ВОРС «Стрелец».


3.1 Особенности РСПИ «Стрелец-Аргон»

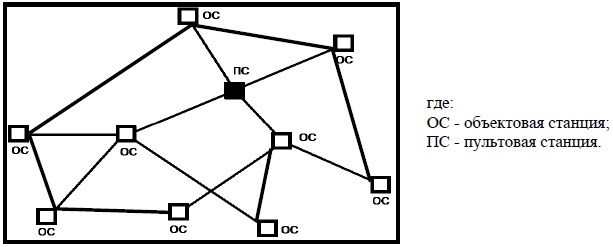

Особенностью РСПИ «Стрелец-Аргон» является динамическая маршрутизация, т.е. маршрут передачи информации задается не в единственном варианте, а во многих вариантах см. Рис. 38, поэтому данная структура характеризуется многосвязанностью топологии, т.е. возможность передачи радиосигналов между любой парой станций.

Таким образом, при выходе из строя одой ОС на пути передачи информации есть возможность проложить путь, используя другую ОС.

После включения питания и перехода в рабочий режим ПС принимает информацию от объектовых станций. После установки ОС подключаются к радиосети и прокладывают путь, имеющий наименьшую длину к ПС. Данная операция осуществляется автоматически и не требует вмешательство технического персонала.

В процессе работы РСПИ вид полной структуры радиосети может изменяться, так как изменяются условия ослабления радиосигнала, пользователь добавляет, либо удаляет ОС. При принятии решения о необходимости прокладки нового маршрута станция выполняет перестроение своего участка главного дерева структуры радиосистемы, исходя из критерия определения кратчайшего пути к ПС.

Каждая ОС помимо своих основных функций выполняет также функции маршрутизации и ретрансляции в радиосистеме.



Рис. 38
Принцип динамической маршрутизации

Такая структура повышает надежность работы РСПИ, но имеет ряд ограничений по использованию.

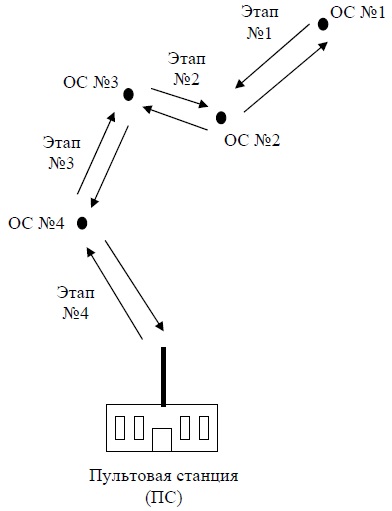

Передача извещений от ОС к ПС связи осуществляется последовательно от объекта к объекту. Причем, при асинхронном принципе построения в системе будут взаимные наложения от ОС, находящихся во взаимной радиовидимости, а также поражение извещений шумами. Такая ситуация может возникнуть на любом этапе ретрансляции, что требует повторной передачи извещения. Извещение о том, что на 4 этапе произошел сбой должно последовательно вернуться к ОС №1 (см. Рис.39).



Рис. 39
Этапы маршрутизации

На Рис. 40 представлена система с емкостью в 500 объектов охраны. Поскольку в одной зоне набрать более 100 объектов охраны проблематично, (исходя из практики применения РСПИ во вневедомственной охране), разбиваем эту зону на пять сот с емкостью по 100 объектов.



Рис. 40

На данном рисунке показано, что основная нагрузка по передаче информации сосредоточена на объектовые, которые расположены на границах зон (обозначены «черными точками»), причем по мере приближения к ПС нагрузка на них будет возрастать (обозначены более толстыми стрелками). При искажении посылок возникает необходимость повторных посылок, но для граничных объектовых передача транзитных извещений не является самоцелью. Они должны петь и собственные извещения.

Вторая проблема, которая возникает при такой емкости системы - это поиск путей передачи извещений в самой зоне. Из-за проблем перенасыщенности эфира на границах зон объектовые будут пытаться передать информацию не только через ближайшие объекты, но и через другие объектовые. Причем, передав информацию на соседний объект, никто не гарантирует, что она достигнет адресата. Многократно продублированная информация может циркулировать внутри своей соты, так и не достигнув назначения. При большой нагрузке на систему (при малом времени контроля канала и большого количества ОС) система вообще может перейти в режим самоблокирования.

В руководстве по эксплуатации СПНК.425624.009 РЭ, ред. 2.2 на РСПИ «Аргон-Стрелец» указано, что период передачи контрольных радиосигналов (тестов) выбирается в соответствии с Таблицей 9.

Таблица 9 - Период передачи контрольных радиосигналов

Период контроля радиоканала Допустимые периоды передачи контрольных сигналов
2 мин 30 с
3 мин 30 с, 1 мин
15 мин 1 мин, 2 мин
30 мин, 1 час 2 мин, 5 мин
3 часа, 6 часов 5 мин, 10 мин, 20 мин


Максимальное возможное количество приемопередающих станций, находящихся в зоне радиовидимости друг друга, зависит от скорости передачи информации и от периода передачи контрольных радиосигналов и приведены в Таблице 10.

Таблица 10 - Максимальное количество станций, находящихся в зоне взаимной радиовидимости

Период передачи контрольных радиосигналов Максимальное ОС, находящихся в зоне взаимной радиовидимости при скорости передачи
9,6 кбит/с 4,8 кбит/с
30 с 50 20
1 мин 100 50
2 мин 200 100
5 мин 500 250
10 мин 1000 500
20 мин 2000 1000
Примечания:
1) Автоматическое регулирование мощности отключено;
2) Периоды передачи контрольных радиосигналов для всех устройств одинаковы;
3) При пространственном разнесении «ячеек» указанные данные соответствуют ёмкости
каждой отдельной «ячейки» (суммарное количество радиоустройств в системе возрастает).


Наилучшие результаты динамическая маршрутизация может дать в крупных городах при большой плотности застройки, что позволяет обеспечить равномерное распределение объектовых по зоне охраны.

Наиболее благоприятная структура сети - радиальная с равномерным заполнением объектами охраны. Передача тревоги по дублированным путям доставки извещений способствует повышению устойчивости системы (при учете изложенных выше условий).
