8.2 Особенности РСПИ «Базальт»

РСПИ «Базальт» является синхронной двухсторонней РСПИ с узкополосным каналом передачи данных (50 Гц), что принципиально отличает её от традиционных РСПИ.

При согласованной фильтрации соотношение сигнал/шум (с/ш) при прохождении через полосовой фильтр пропорционально квадратному корню из полосы пропускания фильтра (см. Рис. 134).

Рис. 134

Таким образом, уменьшая полосу фильтра в 4 раза, мы увеличиваем С/Ш в 2 раза.

Рассчитаем выигрыш по соотношению С/Ш для РСПИ «Базальт» по сравнению с традиционными РСПИ (далее трад. РСПИ).

Поскольку полоса пропускания согласованного фильтра пропорциональна скорости передачи информации (бит/с) можно для расчета полосы фильтра использовать скорость передачи информации.

Исходные данные для трад. РСПИ, скорость передачи = 2400 бит/с.

Исходные данные для РСПИ «Базальт», скорость передачи = 50 бит/с.

Выигрыш по С/Ш для РСПИ «Базальт»

Рис. 135

Таким образом, теоретический выигрыш по С/Ш для РСПИ «Базальт» в 7 раз больше по сравнению с традиционными РСПИ.

8.3 АРМ РСПИ «Базальт»

АРМ РСПИ «Базальт» рассчитан на работу в сети, но возможна работа и в локальной версии, т.е. возможна полноценная работа и на одном персональном компьютере (ПК).

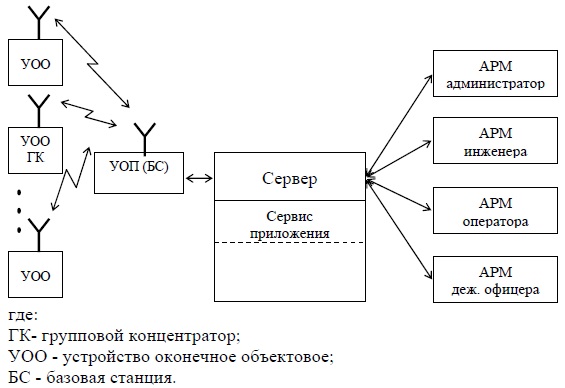

АРМ РСПИ «Базальт» включает в себя следующие основные модули (см. Рис): «АРМ администратора», «АРМ инженера», «АРМ оператора», «АРМ дежурного офицера».

Рис. 136

Отдельные «окна» АРМ приведены на Рис. 137-142.

Рис. 137

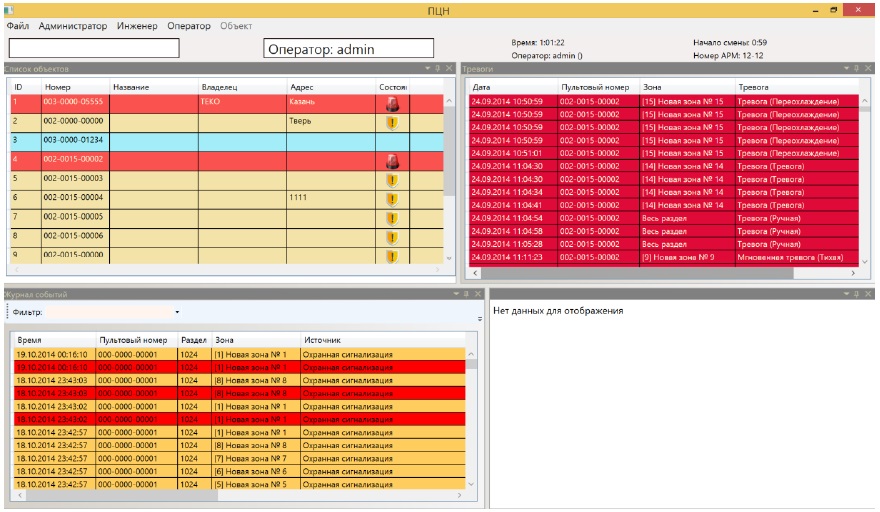

Окно «Оператора»




Рис. 138

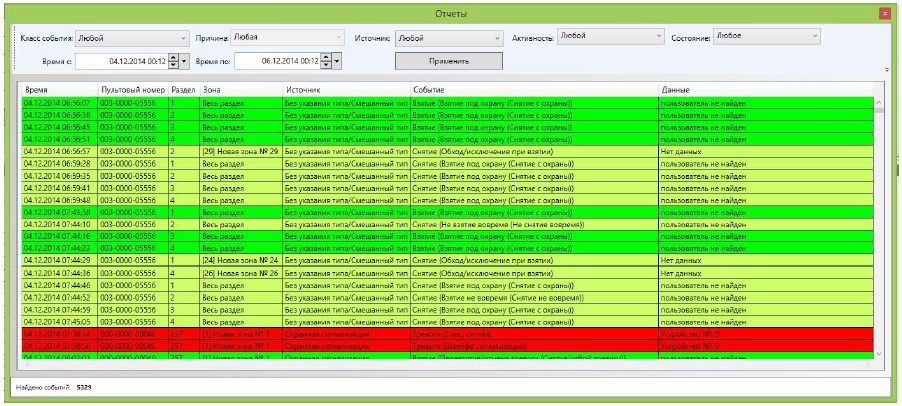

Окно «Отчеты»




Рис. 139

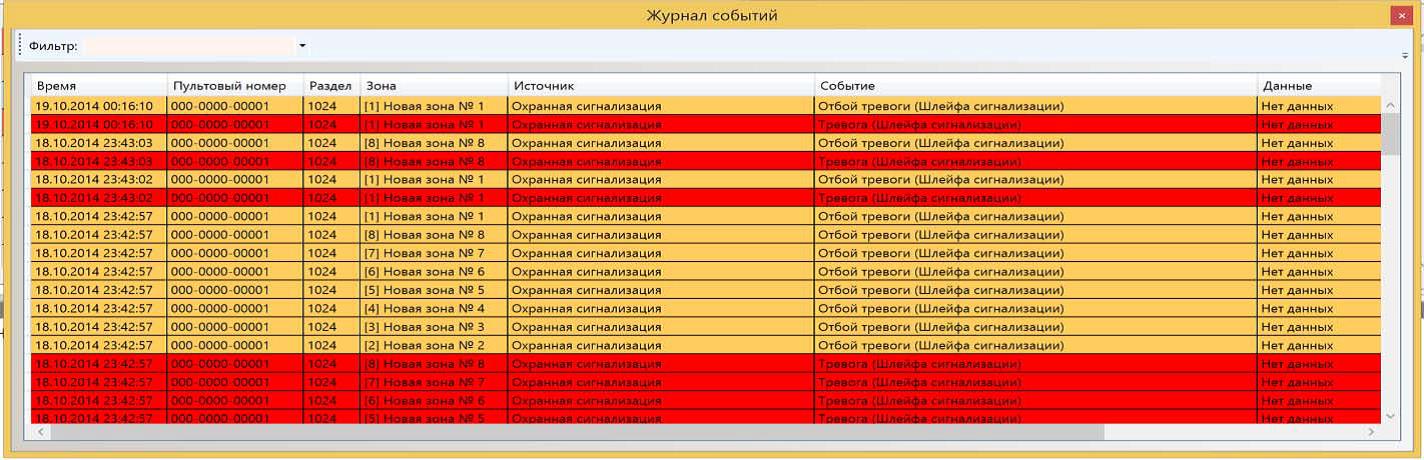

Окно «Журнал событий»




Рис. 140

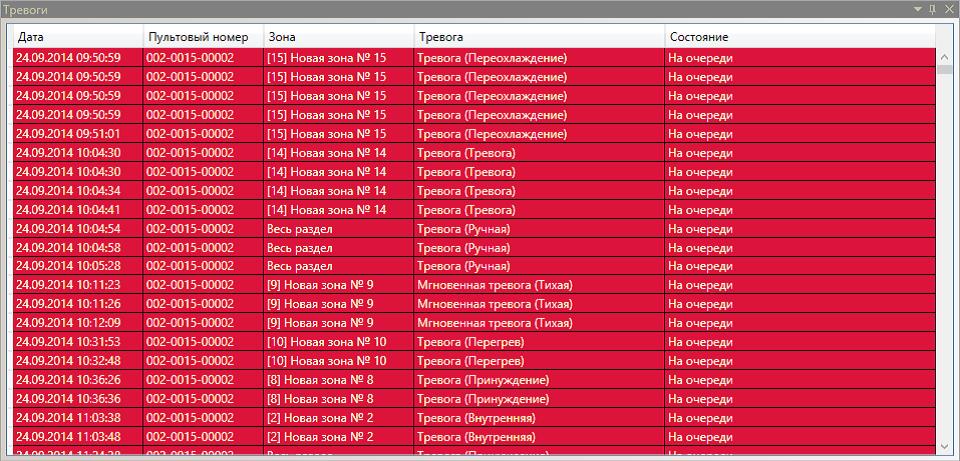

Информационном поле «Тревоги»




Рис. 141

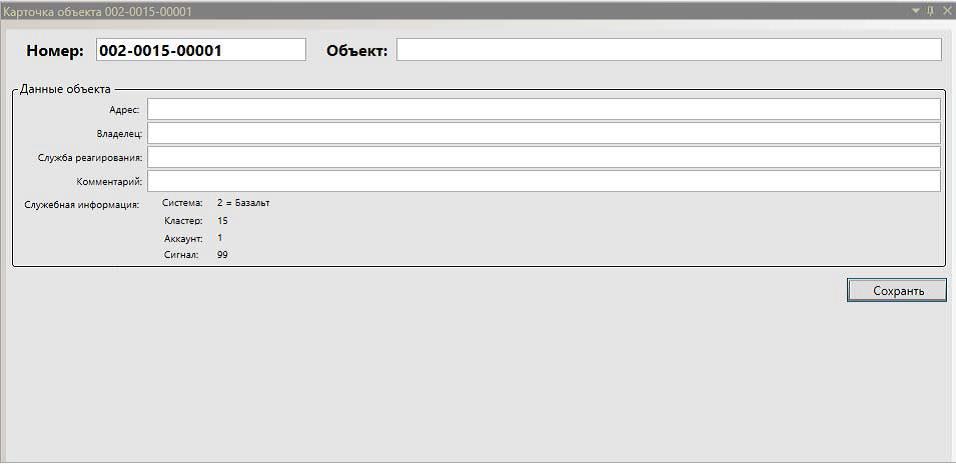

Окно «Карточки объекта»




Рис. 142

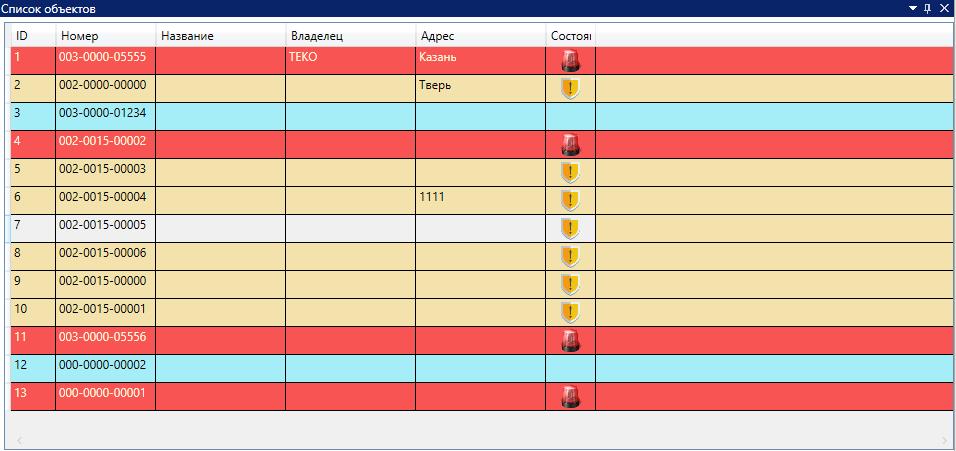

Окно «Список объектов»
