7.7 Ретранслятор РСПИ «Протон»

Ретранслятор предназначен для ретрансляции сигналов радиосистемы РСПИ в условиях неудовлетворительного уровня принимаемого сигнала.

Ретранслятор постоянно контролирует наличие сообщений в радиоканале от объектовых радиопередающих устройств (ОРПУ) и от пульта ПЦН. При получении сообщения ретранслятор проверяет его содержимое (ошибочные сообщения или сообщения, принятые с иными системными параметрами не ретранслируются), кодирует и передает по каналу связи. В качестве канала передачи может использоваться: радиоканал, GSM-канал, Ethernet-канал.

Ретранслятор обеспечивает измерение уровня принимаемых сигналов и их передачу. Ретранслятор обеспечивает контроль эфира на каждой из частот в месте установки и передает на ПЦН сообщения о внутрисистемной перегрузке эфира и помехе. При подключении внешнего динамика возможен слуховой контроль.

Ретранслятор обеспечивает контроль и передачу на ПЦН сообщений от приборов ППКОП, подключенных к нему по линии связи интерфейса RS-485.

Ретранслятор формирует следующие собственные сообщения по каналу связи: «Вскрытие корпуса», «Восстановление корпуса», «Отсутствие сети», «Восстановление сети», «Разряд аккумуляторной батареи», «Восстановление аккумуляторной батареи», «Авария аккумуляторной батареи», «Перегрузка радиоканала», «Помеха радиоканала», «Отмена перегрузки», «Отмена помехи», «Неисправность приемника», «Тест».

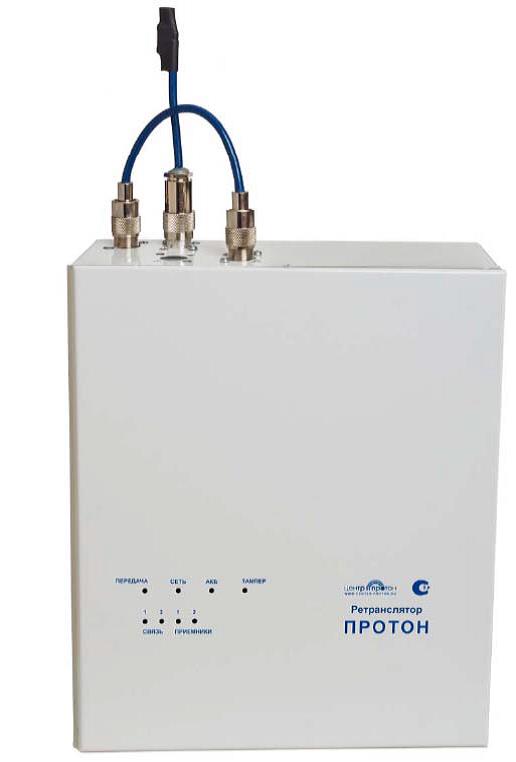

Рис. 119
Внешний вид блока ретранслятора РСПИ «Протон»

Таблица 39 - Технические характеристики ретранслятора (РТ) «Протон»

Техническая характеристика Значение Примечание
Функция концентратора Есть Можно подключить по линии интерфейса RS-485 до 6 ведомых приборов ППКОП
Наличие ШС самоохраны Нет Самоохрана обеспечивается за счет подключения к РТ по интерфейсу RS-485 охранно-пожарного прибора с пультом управления
Наличие устройства взятия/снятия Нет
Напряжение электропитания от сети (от 100 до 250) В
Время работы от аккумуляторной батареи 24 часа
Емкость РТ (количество ретранслируемых объектовых при времени контроля связи - 2 мин.) 512 шт.
Программирование параметров Есть Через USB-разъем от компьютера или по сети Ethernet по Web-интерфейсу
Наличие световых и звуковых индикаторов, Uпит. и Iпит. мак. Есть, светодиоды на передней панели, звуковой сигнализатор внутри корпуса Есть возможность подключения динамика 0,5 Вт для прослушивания эфира
Степень защиты, обеспечиваемой оболочкой (класс IP) IP20
Меры для повышения вандалозащищенности Металлический корпус Есть защита от несанкционированного вскрытия корпуса с помощью тампера
Диапазон рабочих температур (от - 25 до + 55)°C



Особенности работы ретранслятора в режиме концентратора

Ретранслятор автоматически выполняет роль концентратора для приемно-контрольных приборов, подключенных к линии № 1 интерфейса RS-485. При этом ретранслятор является ведущим - он производит сбор и обработку данных с ведомых приборов и передачу сообщений через свой передатчик на ПЦН.

В линию могут быть включены до 6 приборов типа «Протон-2», «Протон-3-К», «Протон-4». С их помощью можно организовать охранно-пожарный мониторинг помещений, в том числе помещения, где установлен ретранслятор.

Рекомендации по подключению ретранслятора к интерфейсу RS-485

Интерфейс RS-485 предполагает соединение приборов «в цепочку», то есть все приборы соединяются по интерфейсу одной парой проводов (линии A и B), согласованной с двух сторон согласующими резисторами. Расстояние от линии до прибора должно быть как можно короче, так как длинные отводы вносят рассогласование и вызывают отражения. Допустимое расстояние от отвода - не более 3 метров.

Для согласования используются резисторы сопротивлением 120 Ом, которые устанавливаются в ведущем приборе и в наиболее удаленном приборе в линии. В ретрансляторе «Протон» согласующее сопротивление расположено на плате и может быть включено в линию установкой перемычки J11.

Ответвления на линии (соединение "звездой") допустимы при небольшой длине линии. В этом случае согласующий резистор на отдельных ответвлениях не устанавливается.

В промышленных условиях, тяжелых в плане электромагнитной обстановки, рекомендуется применять экранированный кабель с витой парой. Экран, охватывающий проводники линии, защищает их от паразитных емкостных связей и внешних магнитных полей. Экран следует заземлять только в одной из крайних точек линии, например, в ведущем приборе, используя клемму «Экран». Заземление в нескольких точках недопустимо: из-за разности потенциалов местных «земель» по экрану могут протекать существенные токи, которые будут создавать наводки на сигнальные проводники.

Ретранслятор и ведомые приборы «Протон-4» соединяются двухпроводной линией «витая пара»: по ним обеспечивается связь в стандарте RS-485 (клеммы «А», «В»), а питание каждого ведомого прибора ППК осуществляется от собственного источника питания.



Рис. 120
Схема подключения ретранслятора в качестве проводного концентратора

Цепи «Общ.» ретранслятора и приборов должны быть объединены проводом. Максимальное удаление прибора от ретранслятора - 1000 м.

Приборы «Протон-2» и «Протон-3-К» подключаются к ретранслятору по 4-проводной линии с двумя парами проводов: по одной (витой) паре проводов обеспечивается связь в стандарте RS-485 (клеммы «А» и «В»), по другой паре обеспечивается питание приборов (клеммы «12 В» и «Земля»).

Допускается питание от выходов «+12В» ретранслятора, с учетом того, что максимальный ток, потребляемый всеми потребителями, не должен превышать 1А.

Рекомендуемый тип соединительного кабеля - КСПВГ 2х2х0,35 мм2 или КСПЭВГ 2х2х0,35 мм2. Разветвления соединительной линии рекомендуется выполнить с помощью разветвительных коробок «КРАБ».
