8.5 Объектовое оборудование РСПИ «Базальт»

Поскольку общая номенклатура УОО в РСПИ «Базальт» огромна, то рассмотрим данные устройства на примере УОО «Базальт-281».

Внешний вид УОО показан на Рис. 146. УОО выполнено в пластмассовом корпусе, состоящем из двух частей - основания и верхней крышки (панели). Верхняя крышка крепится к основанию при помощи двух зацепов и винта.

УОО «Базальт-281» обеспечивает контроль состояния восьми шлейфов сигнализации при подключенном оконечном резисторе (5,6 кОм) в диапазоне значений сопротивления ШС:

- «Норма» - от 3,8 до 6,8 кОм;

- «Нарушение» - до 2,4 кОм и более 10,0 кОм.

В качестве устройства взятия/снятия с охраны для УОО «Базальт-281» можно использовать:

-встроенную клавиатуру;

-выносную клавиатуру;

- внешний считыватель идентифтикаторов «Touch memory» с защитой от копирования.

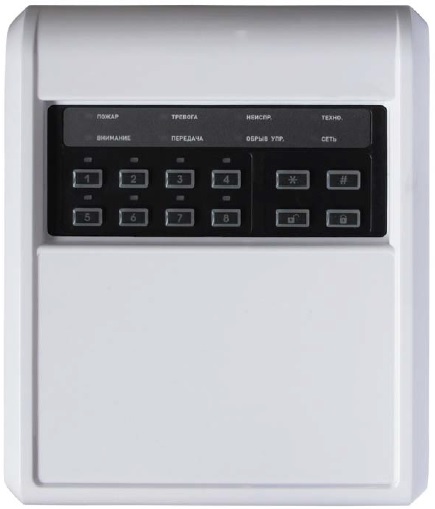

Рис. 146
Внешний вид УОО «Базальт-281»




Рис. 147
Внешний вид УОО «Базальт-281»со снятой крышкой

где:
1 - клеммная колодка для подключения звукового и светового оповещателей («SN», «SV», «┴»);
2 - клеммная колодка для подключения реле «НЕИСПРАВНОСТЬ» («HP 1», «О 1», «HЗ 1»);
3 - клеммная колодка для подключения реле «ТРЕВОГА» («HP 2», «О 2», «HЗ 2»);
4 - клеммная колодка для подключения реле «ПОЖАР» («HP 3», «О 3», «HЗ 3»);
5 - плата управления;
6 - клеммная колодка для электропитания 15 В («-15», «+15»);
7 - клеммная колодка для подключения АКБ («-А», «+А»);
8, 10 - клеммная колодка для подключения «ШС1» - «ШС8» («S1» - «S8», «SG»);
9 - АКБ;
11 - клеммная колодка для электропитания внешних извещателей («+i», «┴»);
12 - клеммная колодка для подключения выносного считывателя ТМ со встроенным световым индикатором («TM», «LD», «┴»);
13 - УКВК;
14, 18 - контакты для выбора режима работы УОО;
15 - панель органов управления и индикации;
16 - световой индикатор соединения платы управления с «USB» портом персонального компьютера;
17 - USB-разъем для подключения к персональному компьютеру.
