7.8 Объектовое оборудование РСПИ «Протон»
Основным объектовым оборудованием РСПИ «Протон» являются: прибор
приемно-контрольный охранно-пожарный (ППКОП) «Протон - 4», ППКОП «Протон
- 8», «Протон - 16».
ППКОП «Протон - 4» предназначен для:
- контроля 20-ти шлейфов охранной, пожарной, тревожной сигнализации, из
них: от 1 до 4 проводных шлейфов (от 1 до 8 с удвоением) и от 1 до 20
беспроводных шлейфов (возможны разные комбинации);
- приема по проводным шлейфам извещений от автоматических и ручных
пассивных, активных (питающихся по шлейфу), четырехпроводных пожарных
или охранных извещателей, реле и сигнализаторов с нормально-замкнутыми и
нормально-разомкнутыми внутренними контактами;
- приема извещений от радиоканальных извещателей через ретрансляторы из
комплекта «Астра-РИ-М» фирмы «ТЕКО». К прибору по линии интерфейса «LIN»
возможно подключение до 4-х периферийных ретрансляторов «Астра-РИ-М
РПУ». Каждый РПУ поддерживает до 48 радиоканальных извещателей
(датчиков) «Астра», общее количество беспроводных извещателей - 192.
Извещатели можно зарегистрировать в охранные или пожарные ШС;
- управления световыми и звуковыми оповещателями;
- передачи тревожных и служебных извещений по каналу связи на пульт
централизованного наблюдения (ПЦН).
ППКОП «ПРОТОН-4» обеспечивает:
- управление процессом взятия/снятия с охраны с помощью пультов
управления «Протон КС-4/8», «Протон ТС-4/8» (при количестве используемых
шлейфов от 4 до 8), «Протон КС-16», «Протон ТС-16» (при количестве
используемых шлейфов до 16) и/или электронных ключей «Touch Memory» типа
«DS1990A», карт «Proximity», прикладываемых непосредственно к
считывателям;
- отображение текущего состояния каждого из ШС на индикаторах пульта
(пультов) управления;
- обход шлейфов при взятии под охрану с помощью ПУ с клавиатурой;
- программирование параметров прибора осуществляется с использованием
компьютера (непосредственное подключение к USB-порту без адаптера);
- программирование паролей пользователей;
- ведение журнала событий, с сохранением 93 последних событий в
энергонезависимой памяти и возможностью просмотра с использованием
программатора;
- защиту от несанкционированного вскрытия корпуса прибора и ПУ;
- возможность присвоения любому событию произвольного кода извещения для
совместимости работы прибора с пультами ПЦН других типов;
- программирование произвольного режима работы любого исполнительного
выхода прибора.
Рис. 121
Внешний вид прибора «Протон-4» с пультом управления «Протон КС-4/8»
Таблица 40 - Технические характеристики ППКОП «Протон-4»
| Техническая характеристика |
Значение |
Примечание |
| Количество ШС |
20 шт. |
до 4- проводных |
| до 8- проводных с
удвоением |
| до 20 - беспроводных
(с извещателями из
комплекта «Астра-РИ-М») |
| Возможность деления на
разделы |
Есть, (от 1 до 4)
разделов |
|
| Вид оборудования/Техническая
характеристика |
Значение |
Примечание |
| Тип устройства взятия/снятия (клавиатура,
«Touch memory», «Proxy-карта» и т.д.) |
Клавиатура, «Touch
memory», «Proxy-карта»
и т.д. |
120 паролей/ключей |
| Напряжение питания в ШС |
(от 13 до 18) В |
|
| Максимальный ток с ШС, для питания
двухпроводных извещателей |
2,5 мА |
|
| Максимальное Rлин, сопротивление
провода ШС |
1,0 кОм |
Охранный ШС |
| 0,1 кОм |
Пожарный ШС |
| Максимальное Rутечки ШС |
20 кОм |
Охранный ШС |
| 50 кОм |
Пожарный ШС |
| Напряжение
электропитания от сети |
(от 100 до 250) В |
|
| Время работы от аккумуляторной батареи
7 А/ч в режим взят |
24 часа |
|
Временной
интервал:
срабатывания ШС
нормы ШС |
500 мс и выше;
от 300 мс и ниже |
Охранный ШС |
350 мс и выше;
от 250 мс и ниже |
Пожарный ШС |
| Наличие световых и звуковых
оповещателей, Uпит. и Iпит. мак. |
Есть, три
программируемых
выхода Uпит=12 В,
Iпит мак=200 мА |
Есть еще 2
программируемых выхода
для подключения
светодиодов |
| Возможность формирования кода команды
«Снят по принуждению» |
Есть |
|
| Функция концентратора |
Есть |
Подключение по линии
интерфейса RS-485 до 15
ведомых приборов
ППКОП |
| Количество возможных двухсторонних
каналов передачи информации |
2 канала |
1) Радиоканал, (прибор
комплектуется
передатчиком ПРД и
приемником ПРМ);
2) GSM/GPRS (есть
встроенный модуль);
3) Ethernet (комплектуется
модемом ProNet). |
| Применяемый тип ключа «Touch memory» |
DS 1990A |
|
| Меры для повышения
вандалозащищенности |
Металлический корпус |
Есть защита от
несанкционированного
вскрытия корпуса прибора
с помощью тампера |
| Программирование
параметров |
Есть |
Через USB-разъем от
компьютера |
| Диапазон рабочих температур, °C |
(от -25 до + 55) °C |
|
Настройка параметров прибора с помощью программатора
Рис. 122
Вкладка программатора ППКОП «Протон-4»
Рис. 123
Внешний вид вкладки «Астра РИ-М. Состояние системы»
Программное обеспечение «Программатор объектовых устройств систем
«Протон», устанавливаемое на персональном компьютере, позволяет:
- изменять все конфигурационные параметры прибора;
- возвращать параметры прибора к заводским установкам;
- редактировать пароли (ключи) пользователей;
- просматривать журнал событий;
- устанавливать пароль на вход в режим изменения параметров прибора;
- распечатывать отчет по конфигурации прибора;
- сохранять текущую конфигурацию настроек прибора или загружать ее из
файла;
- просматривать информацию о приборе (дату выпуска, серийный номер,
версию программного обеспечения).
Подключение прибора к компьютеру производится соединением USB-портов
компьютера прибора с помощью стандартного соединительного кабеля USB A -
mini USB A.
ППКОП «Протон-16» и «Протон-8» выполнен на базе одного и того же
прибора:
- ППКОП «Протон-16»: контролирует 16 шлейфов сигнализации, имеет
возможность деления на 1, 2, 3 или 4 раздела (объекта);
- ППКОП «Протон-8»: контролирует 8 шлейфов сигнализации, имеет
возможность деления на 1, 2, 3 или 4 раздела (объекта).
Взятие ППКОП под охрану и снятие с охраны производится с помощью пультов
управления «Протон КС-16», «Протон КС-4/8» (версии не ниже 1.03),
«Протон ТС-16», «Протон ТС-8» и/или электронных ключей «Touch Memory»,
карт «Proximity», прикладываемых к соответствующим считывателям.
Рис. 124
Внешний вид ППКОП «Протон-16», «Протон-8»
Таблица 41 - Технические характеристики ППКОП «Протон-4»
Передатчик ПРД160
Назначение. Передатчик ПРД160 предназначен для передачи цифровых
информационных сообщений от контрольных панелей по радиоканалу на
центральный пульт непосредственно или через ретрансляторы.
Рис. 125
Внешний вид ПРД 160
Таблица 42 - Технические характеристики передатчика ПРД 160
Передатчики сообщений серии «Б»
Передатчик предназначен для приема информации от приемно-контрольных
приборов интегрированной системы охраны «Орион» и передачи
соответствующих сообщений по радиоканалу на ПЦН. Подключение приборов
производится по линии интерфейса RS-485 к входам «А» и «В» передатчика.
Передатчик обеспечивает передачу по радиоканалу сообщений от следующих
приемно-контрольных приборов интегрированной системы охраны «Орион»: ПКП
«Сигнал-20» (версия выше 1.54), ПКП «Сигнал-20П SMD», ПКП «Сигнал-20М»,
ПКП «Сигнал-10», ПКП «С2000-4» и от контроллера двухпроводной линии
«С2000-КДЛ».
Рис. 126

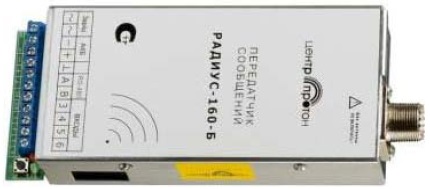

Внешний вид ПРД 160-Б
Рис. 127
Схема подключения ПРД 160-Б/ ПРД 450 -Б к интегрированной системе
«Орион»
Передатчик поддерживает следующие протоколы передачи:
- RRD и RPI – в радиосистеме «Радиус»;
- RPI+ – в радиосистеме «Протон»;
- RSE – в радиосистеме «LARS»;
- RSE1 – в радиосистеме «LARS1»;
- RMD (Milcol-D) и RMD+ («Visonic-32») – в радиосистеме «Visonic».
Информативность (количество видов сообщений, передаваемых передатчиком
по радиоканалу):
- 192 вида от ПКП системы «Орион»;
- 13 видов собственных сообщений.
Таблица 43 - Характеристики передающего тракта ПРД 160-Б/ ПРД 450-Б
| Техническая характеристика |
Значение |
|
Класс излучения |
12K0F1D |
| Вид модуляции |
ЧМ |
| Режим работы тракта |
Симплекс |
| Скорость передачи
информации, не более |
2400 бит/с |
| Рабочая частота, для передатчика ПРД
160-Б |
(146 - 174) МГц |
| Рабочая частота, для передатчика ПРД
450-Б |
(440 - 470) МГц |
| Частотный разнос между
каналами |
25 кГц |
| Мощность несущей
частоты, при напряжении питания (13,8 ± 0,2) В |
(5,5 ±
1,5) Вт |
| Ширина полосы частот излучения при передаче сообщений на уровне -30
дБ, не более |
16,0 кГц |
| Максимальная девиация частоты в диапазоне модулирующих частот (от
1,0 до 1,5) кГц, не более |
3,5 кГц |
| Отклонение частоты от
номинального значения, не более |
±10х10-6 |
| Уровень побочных
излучений, не более |
2,5 мкВт |
| Номинальное волновое сопротивление для подключения антенно-фидерного
устройства |
50 Ом |
Передатчик сообщений серии «СТ»
Передатчик предназначен для приема сообщений от приборов
внутриобъектовой радиосистемы «Стрелец» (ВОРС), обработки и передачи их
по радиоканалу на ПЦН.
Передатчик обеспечивает прием по последовательному интерфейсу, обработку
(в соответствии с установленными параметрами) и передачу по радиоканалу
извещений, которые формирует координатор радиосети системы «Стрелец».
Передатчик поддерживает следующие протоколы передачи:
- RRD и RPI - в радиосистеме «Радиус»;
- RPI+ - в радиосистеме «Протон»;
- RSE - в радиосистеме «LARS»;
- RSE1 - в радиосистеме «LARS1»;
- RMD+ - в радиосистеме «Visonic».
Рис. 128
Схема передачи извещений с помощью ПРД 160-СТ
Информативность (количество видов извещений, передаваемых передатчиком
по радиоканалу) равна 50 ед. Максимальная информативность доступна
только при применении протокола RPI+.
Основные характеристики передатчика сообщений серии «СТ» соответствуют
характеристикам ПРД 160-Б/ПРД 450-Б.
Рис. 129

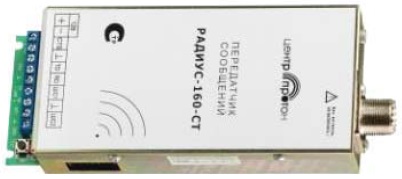

Внешний вид ПРД 160-СТ
Рис. 130

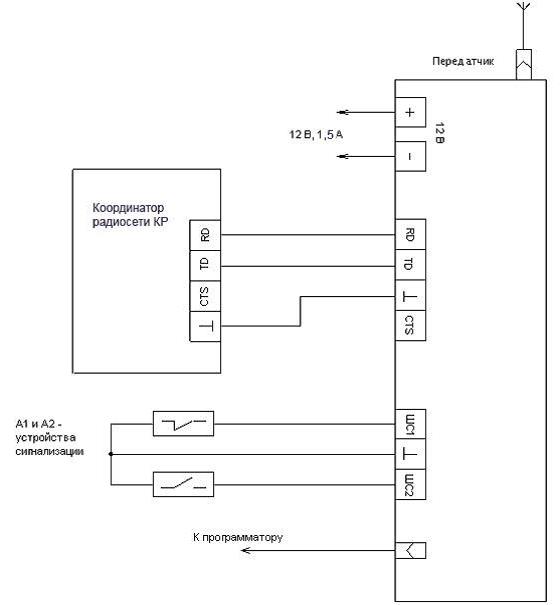

Схема подключения передатчика «СТ» к внутриобъектовой радиосистемы
«Стрелец»
Приемник ПРМ160-14
Назначение - приемник предназначен для приема цифровой информации по
радиоканалу.
Приемник устанавливается в пульт ПЦН «Протон», в ретранслятор «Протон» и
в блоки внешних радиоприемников БВР-1.
Приемник автоматически распознает протоколы принимаемой информации в
системах передачи извещений РСПИ «Протон» - RPI, RPI+.
Приемник соответствует требованиям к радиоприемникам, изложенным в
приложении к Решению ГКРЧ № 09-03-01-1.
Рис. 131

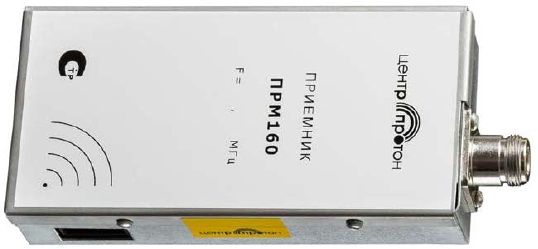

Внешний вид ПРМ 160
Таблица 44 - Технические характеристики передатчика ПРМ 160
| Техническая характеристика |
Значение |
| Напряжение питания от
источника постоянного тока |
12,0 ± 2,0 В |
| Потребляемый ток, не
более |
70 мА |
| Рабочая частота, из диапазона (программируется предприятием-изготовителем по заявке потребителя) |
(146 - 174) МГц |
| Режим работы тракта |
Симплекс |
| Вид модуляции |
ЧМ |
| Чувствительность приемника при отношении сигнал/шум (СИНАД) 12
дБ, не более: |
0,3 мкВ |
| Избирательность
приемника по соседнему каналу приема, не менее |
80 дБ |
| Избирательность
приемника по побочным каналам приема, не менее |
80 дБ |
| Интермодуляционная
избирательность приемника, не менее |
70 дБ |
| Номинальное волновое сопротивление для подключения антенно-фидерного устройства |
50 Ом |
| Диапазон рабочих
температур |
(от -25 до +55) °С |
| Габаритные размеры, не
более |
157x71x30 мм |
Примечание. Можно отметить хорошие радиотехнические характеристики ПРМ
160.
7.9 Обобщение
К положительным чертам РСПИ «Протон» следует отнести:
1) Использование помехозащищенного кодирования кодом Баркера;
2) Наличие элементов криптозащиты;
3) Наличие функционально законченного ПЦН с возможностью выноса
радиоканальной части по интерфейсу RS-485 на высотные здания;
4) Умеренная скорость передачи информации и наличие ретрансляторов с
возможностью многоуровневой ретрансляции позволяют получить значительный
радиус действия РСПИ;
5) Развитые сервисы АРМ и РСПИ;
6) Совместимость с большим количеством широко распространенных систем
охраны;
7) Относительно низкая стоимость объектового оборудования;
8) Широкая номенклатура объектового оборудования.
К недостаткам следует отнести асинхронный принцип построения.
Далее
>>> |
