5.2 Варианты построения базовой станции

Вариант 1 (см. Рис. 82).

Включает в себя: контроллер системы передачи извещений (КСПИ-03), вставляемый в блок сопряжения БС-04 или БС-05, выносной модуль с базовой радиостанцией VHF/UHF и БП, базовую антенну, мачту. Связь с блоком сопряжения осуществляется по интерфейсу «Ethernet» через сеть «TCP/IP» любого вида.



Рис. 82
Варианты построения базовой станции (вариант 1)



Вариант 2 (см. Рис. 83).

Включает в себя: КСПИ-03, вставляемый в блок сопряжения БС-04 или БС-05, выносной модуль с базовой радиостанцией VHF/UHF и БП, базовую антенну, мачту. Связь с блоком сопряжения осуществляется по интерфейсу «xDSL». Интерфейс «xDSL» позволяет увеличить длину линии до 1,8 км. Например, технология «VDSL 2» позволяет обеспечивать высокие скорости в обоих направлениях передачи - более 25 Мбит/c на линиях длиной (1,2-1,8) км.

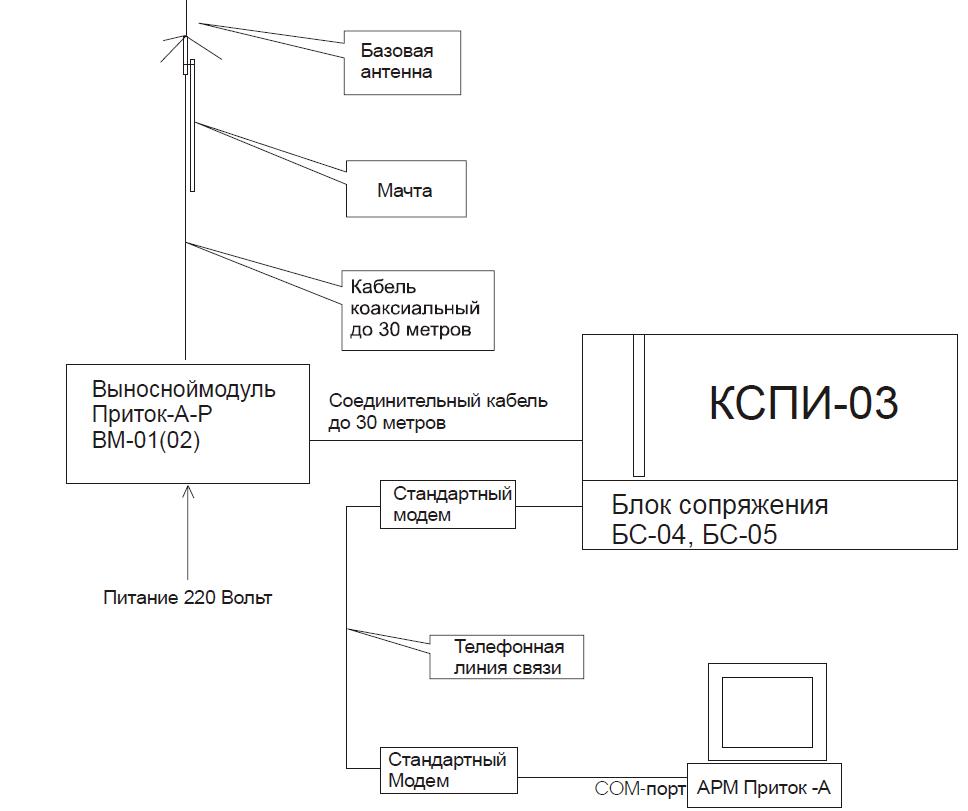

Рис. 83
Варианты построения базовой станции (вариант 2)



Вариант 3 (см. Рис. 84, 85).

Включает в себя: базовый модуль БМ-01 (02) с базовой радиостанцией VHF/UHF и БП, базовую антенну, мачту. Связь с блоком сопряжения осуществляется посредством сети «TCP/IP». Количество узлов ретрансляции хабов («HUB») или свитчеров («SWITH») неограниченно. Необходимо только учесть, что расстояние между узлами ретрансляции не должна превышать 100 м. С учетом возможности выхода сети «TCP/IP» в глобальную сеть «Интернет» дальность выноса радиоканальной части РСПИ «Приток-А-Р» теоретически неограниченна.

Примечание. Следует учесть, что использование глобальных сетей выдвигает особые требования к их надежности как в плане передачи информации, так и в плане вирусного заражения или угроз хакерских атак.

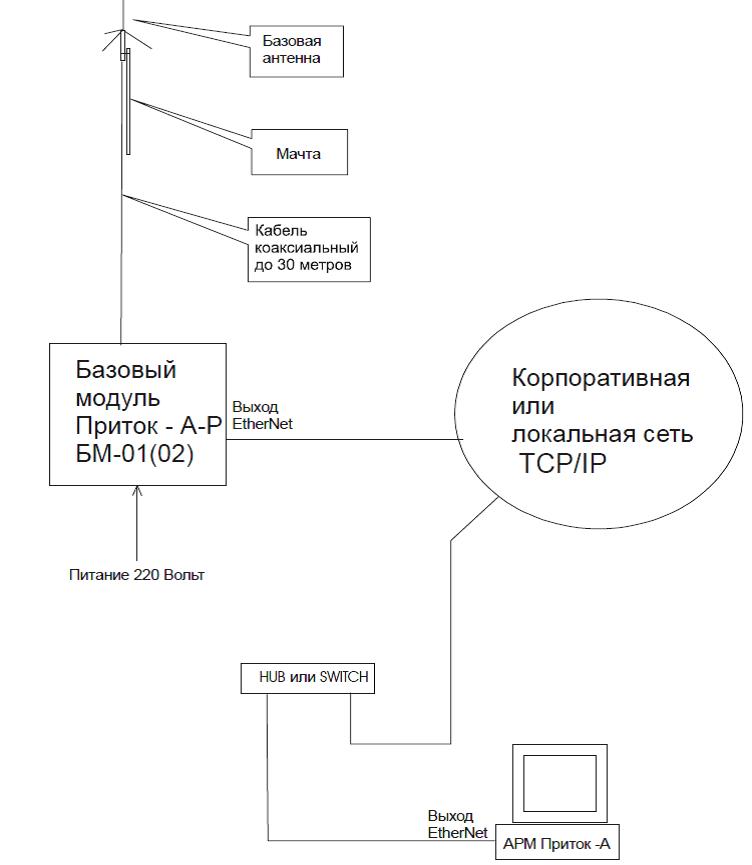

Рис. 84
Варианты построения базовой станции (вариант 3, схема подключения)

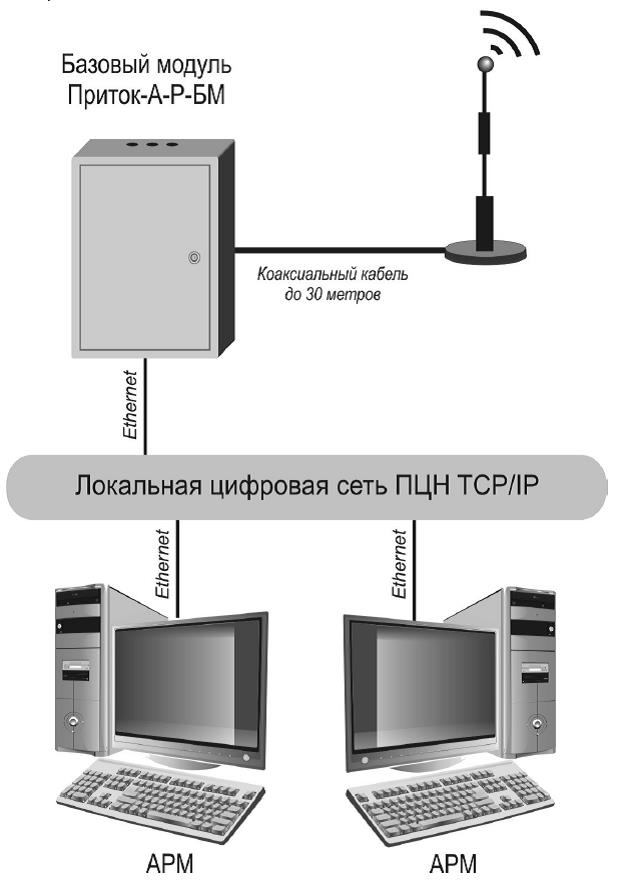

Рис. 85
Внешний вид построения базовой станции (вариант 3, структурная схема)
