2.3 АРМ РСПИ «Струна-5»



Главное окно:
1 - общий протокол;
2 - протокол тревожных событий;
3 - панель индикации обмена с блоком ПЦН и текущего состояния блока ПЦН;
4 - информационная строка;
5 - меню и панель инструментов.

Рис. 16

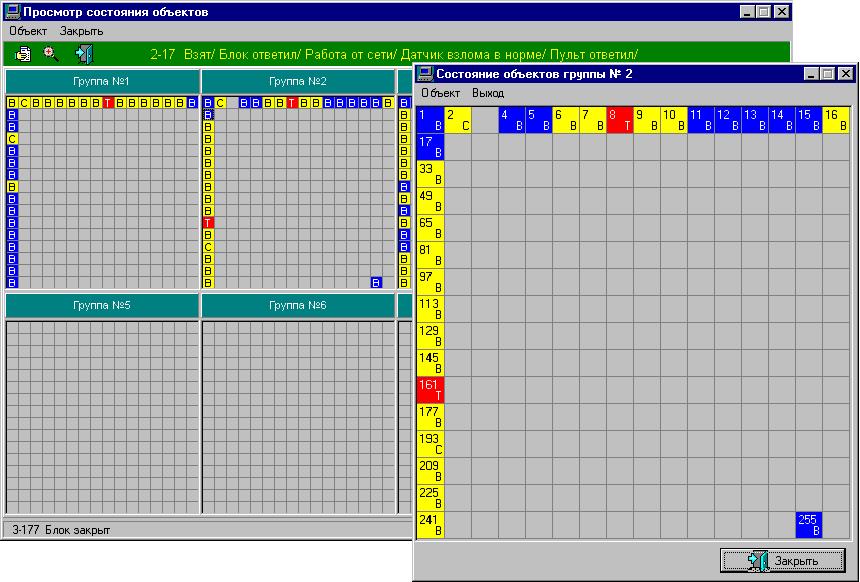

Рис. 17
Просмотр состояния объектов



- серый цвет ячейки означает, что соответствующий объект не существует в системе, т.е. он не описан в БД объектов. Если блок с таким номером всё же установлен на объекте, события, приходящие от него, не будут обрабатываться системой и отображаться в протоколе АРМ оператора;

- синий цвет ячейки обозначает личную форму собственности (описывается в карточке объекта). Буквы «В» или «С» обозначают, что объект взят на охрану или снят с неё соответственно;

- зелёный цвет ячейки обозначает общественную форму собственности (описывается в карточке объекта). Буквы «В» или «С» обозначают, что объект взят или снят;

- жёлтый цвет ячейки сигнализирует, что имеются проблемы с объектовым блоком (блок перешёл на резервное питание, взлом блока, блок не ответил и т.д.). Подробности можно увидеть на панели состояния объектов, которая появится при щелчке левой кнопкой мыши по объекту (клетке таблицы). Буквы «В» или «С» обозначают, что объект взят или снят;

- чёрный цвет ячейки и буква «Н» означает, что объект не оплачен по договору (поле «Оплачен» в карточке объекта установлено в значение «нет»). События, приходящие с этого объекта, игнорируются ПО «АРМ Оператора».

- красный цвет говорит о том, что произошла сработка одного из тревожных или пожарных шлейфов. Буква «Т» сигнализирует о тревоге на объекте, буква «П» сигнализирует о пожаре, соответствующее сообщение появится в протоколе тревожных событий. Чтобы обработать тревожное событие, нужно выйти в главное окно АРМ оператора, выбрав его щелчком мыши, если оно видно на экране, или выбрав пункт меню "Закрыть" текущего окна, если главное окно не видно в данный момент.

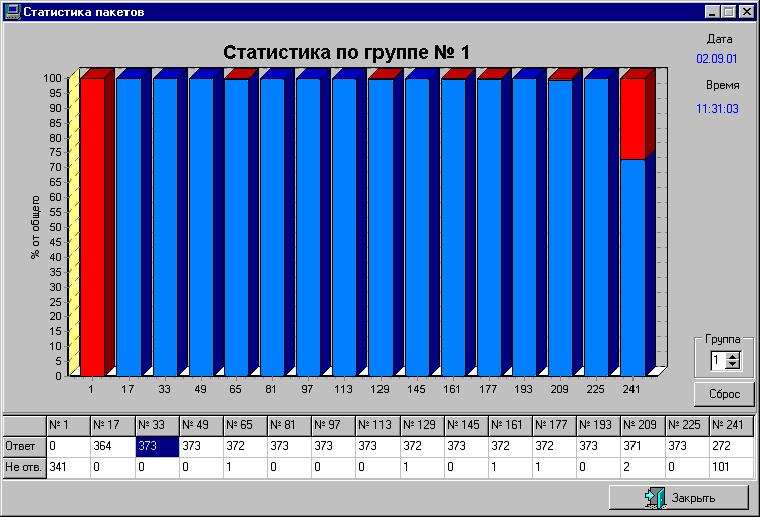

Рис. 18
Просмотр статистики по группам

В данном окне в виде диаграммы представлена статистика работы радиочастотных блоков, выбранной в данный момент группы. В таблице в нижней части окна отображается число ответов и неответов для каждого из 16 радиочастотных блоков в выбранной группе. На диаграмме показываются эти же значения, отнесённые к общему числу запросов от ПЦН для каждого радиоканального блока группы (в процентах); высота части столбца, закрашенной синим цветом, соответствует числу ответов, красным – числу неответов блока.

Данная функция АРМ не позволяет производить измерение соотношения сигнал/шум, но в данном случае необходимо использовать статистику неответов для оценки надежности связи РСПИ.

Функция просмотра видео с объекта с РСПИ «Струна-5»

Данная функция является сервисной (дополнительной) функцией АРМ РСПИ «Струна-5». Для передачи видеосигнала используется внешний канал передачи данных, а не УКВ/GSM канал передачи данных РСПИ (см. Рис. 19).



Рис. 19
Схема подключения оборудования просмотра видео с объекта

Примечание. DynDNS (Dynamic Network Services) - сетевые сервисы, которые позволяют пользователям получить домен, который будет привязан к пользовательскому компьютеру, не имеющему постоянного IP-адреса. Часто такая ситуация возникает при пользовании услугами Интернет-провайдеров.

Настройка карточки объекта для получения видео

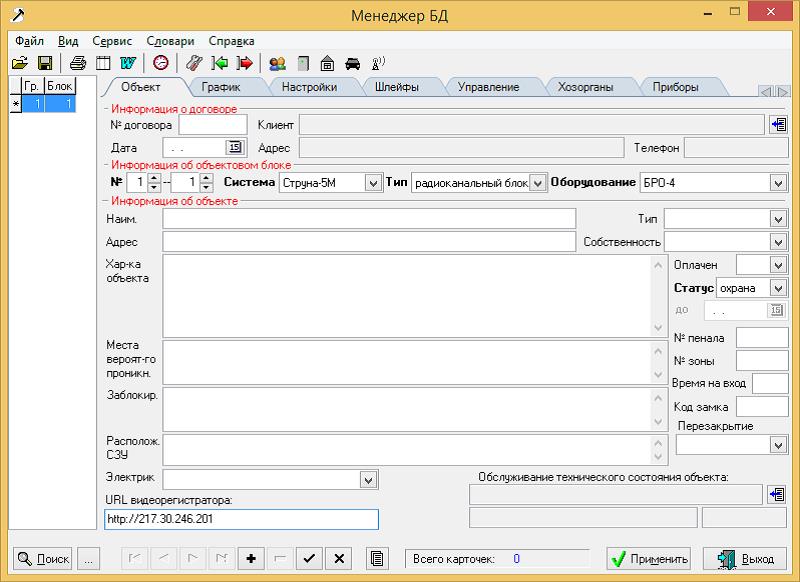

Рис. 20
Настройка карточки объекта для получения видео

В карточке объекта, с которого транслируется видео в поле «URL видеорегистратора» указать ссылку на адрес видеорегистратора в IP сети (статический IP, либо DynDNS). В ссылку могут быть включены параметры авторизации, либо другие параметры, в зависимости от используемого видеооборудования, видеорегистратора.

Для просмотра видео с объекта нужно открыть карточку объекта в АРМ оператора и перейти на вкладку «Видео».

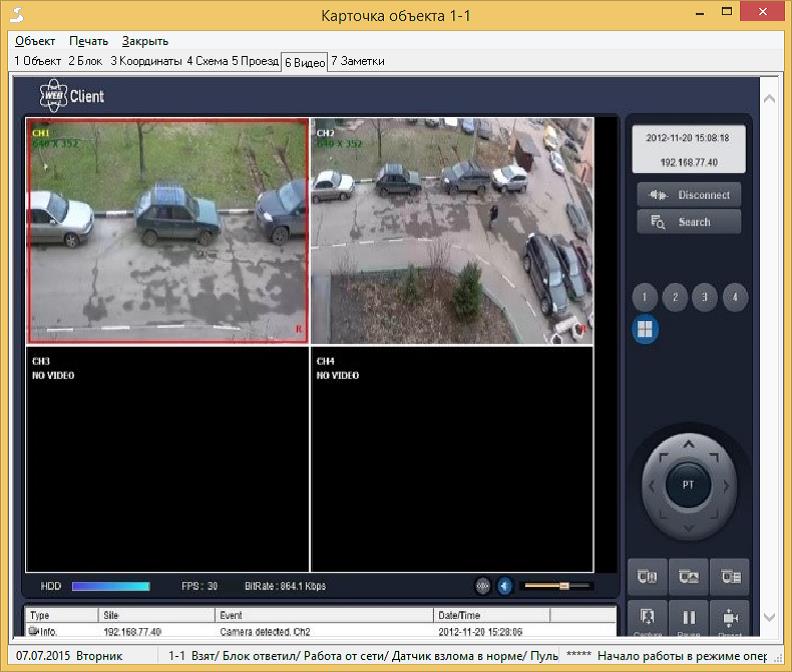

Рис. 21
Просмотр видео с объекта
