7. Радиосистема передачи извещений «Протон»
(Фирма-производитель ООО НПО АСБ «Центр-Протон» г. Челябинск)

Радиосистема передачи извещений «Протон» предназначена для организации централизованной охраны до 16000 шт. одиночных объектов, (адресная емкость при восьми Fраб, и одноуровневой ретрансляции и эпизодическом контроле канала в диапазонах (146-174/ 403-470) МГц.

По своему принципу работы РСПИ «Протон» является асинхронной двухсторонней РСПИ.

Асинхронный принцип работы позволяет снизить стоимость объектового оборудования за счет исключения из состава радиоканальной части большинства ППКОП приемника.

Одновременно РСПИ «Протон» позволяет осуществлять и двухсторонний обмен с объектовыми устройствами, имеющими в своем составе приемопередатчик.

Технология двухстороннего обмена следующая:

1) Сначала объект передает первую посылку. Пульт ПЦН, получив посылку, квитирует (дает подтверждение о принятии извещения) её через свой передатчик на объект.

2) Объектовый прибор, получив квитанцию, прекращает передачу посылок данного сообщения.

3) Если квитанция не доставлена, то объект отправляет вторую (очередную) посылку данного сообщения. И так до тех пор, пока не будет получена квитанция.

Другой отличительной чертой РСПИ «Протон» является большая адресная емкость и наличие в своем составе многофункционального ПЦН, что позволяет осуществлять полноценную охрану даже при выходе из строя АРМ на базе ПК.

Таблица 35 - Основные параметрам РСПИ «Протон»

Техническая характеристика Значение Примечание
Способ структурного построения и передачи информации РСПИ Асинхронная С возможностью двухстороннего обмена
Максимальное количество подключаемых объектовых устройств и необходимое при этом число рабочих частот с учетом ретрансляции сигналов 16000 шт., 8 Fраб, при одноуровневой ретрансляции сигнала
Максимальное количество подключаемых объектовых устройств, при времени контроля канала связи - 2 минуты 60 шт.
Диапазон рабочих частот 1-диапазон (146-174) МГц
2-диапазон (403-470) МГц

Ширина канала радиосвязи 1- 25 кГц
2-12,5 кГц




Таблица 35 - Основные параметрам РСПИ «Протон» (продолжение)

Техническая характеристика Значение Примечание

Мощность РПД ПЦН

до 10 Вт



Мощность РПД РТ

до 10 Вт



Мощность РПД объектового устройства

до 10 Вт



Относительный уровень побочных излучений передатчика, не более

- 60 дБ



Чувствительность приемника, при соотношении сигнал/шум 12 дБ

0,5 мкВ



Скорость передачи информации

2400 бит/с



Вид и параметры модуляции

ЧМ, девиация частоты 2,5 кГц



Длительность элементарного символа

2,3 мс



Длительность посылки между ПЦН и объектовым устройством

160 мс
160 мс

ПЦН УО
УО ПЦН

Длительность посылки между ПЦН и РТ

160 мс
160 мс

ПЦН РТ
РТ ПЦН

Длительность посылки между РТ и объектовым устройством

160 мс
160 мс

РТ УО
УО РТ

Максимальное количество РТ

7 шт.



Сервисные функции РСПИ (Возможность измерения: Рпер.., КСВ, кол-во пропущенных посылок, уровня сигнала и т.п.)

На пульте ПЦН:
1) Регистрация уровней S-метра принятых сигналов: прямых, ретранслированных и принятых ретрансляторами от объектов;
2) Регистрация фактов внутрисистемной перегрузки и помехи;
3) Прослушивание эфира;
4) Контроль количества посылок в каждом сообщении;
5) Аналитический контроль радиоканалов путем статистического анализа базы сообщений как по системе в целом, так и по отдельным объектам за длительный промежуток времени, формирование результатов на дисплее в виде графиков загрузки эфира.



Используемый вид кодирования между ПЦН и объектовым устройством

Код Баркера (7 бит)

Длина - 57 бит, информационных 48 бит, избыточных 9 бит

Используемый вид кодирования между РТ и объектовым устройством

Код Баркера (7 бит)



Количество уровней ретрансляции

2 уровня



Виды передаваемых извещений

Извещения в расширенном формате «Contact ID»

Имеется собственный протокол передачи данных

Диапазон рабочих температур, ПЦН, УО (по типам)

ПЦН - (от +1 до +40) °C;
УО и РТ - (от -25 до +55) °C





Таблица 36 - Виды передаваемых извещений

Охранные: «Пожар по шлейфу», «Нарушение шлейфа», «Тревожная кнопка», «Восстановление тревожной кнопки», «Неисправность шлейфа», «Взятие шлейфа», «Невзятие шлейфа», «Снятие шлейфа», «Взятие пользователем № тип 1» (полная охрана), «Взятие пользователем № тип 2» (частичная охрана), «Невзятие», «Снятие пользователем №», «Отсутствие снятия», «Снятие под принуждением», «Ложный пароль».
Диагностические: «Вскрытие корпуса», «Восстановление корпуса», «Отсутствие сети», «Восстановление сети», «Разряд аккумуляторной батареи», «Восстановление аккумуляторной батареи», «Авария аккумуляторной батареи», «Перегрузка радиоканала», «Помеха радиоканала», «Отмена перегрузки», «Отмена помехи», «Неисправность приемника», «Тест».
Конфигурации и управления: «Взять объект под охрану», «Частично взять объект под охрану», «Снять объект с охраны», «Взять ШС № под охрану», «Снять ШС № с охраны», «Включить внешнее устройство (выход №)», «Отключить внешнее устройство (выход №)».
Примечание. РСПИ позволяет передавать извещения в формате: «Ademco Contact ID» - не менее 255 извещений, в формате системы «Орион» - 192 извещения, RPI+ (полный формат извещений РСПИ «Протон») - 50 извещений. С учетом совместимости с радиосистемами «LARS» (протоколы RSE, RSE1), «Visonic» (RMD (Milcol-D) и RMD+(Visonic-32) и внутриобъектовой радиосистемой «Стрелец» максимальное количество извещений в РСПИ - около 2000.



7.1 Структурная схема РСПИ «Протон»

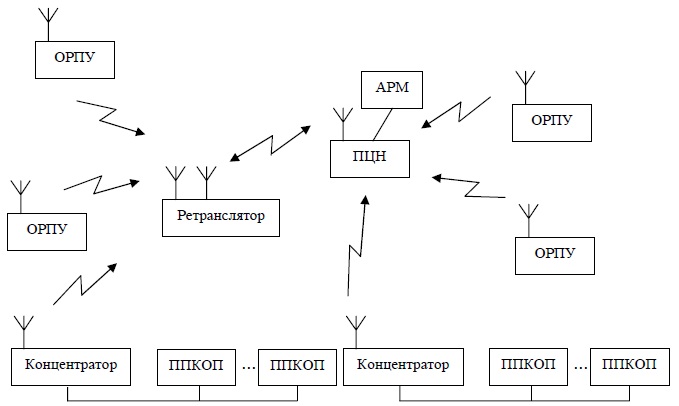

Рис. 109
Схема с однократной ретрансляцией




Рис. 110
Схема с последовательной ретрансляцией (ретрансляторы расположены цепочкой)




Рис. 111
Схема с передачей информации через два ретранслятора

Обозначения на рисунках: ОРПУ - объектовое радиопередающее устройство, АРМ - автоматизированное рабочее место, ППКОП - прибор приемно-контрольный охранно-пожарный, ПЦН - пульт централизованного наблюдения.

РСПИ «Протон» позволяет реализовывать различные схемы построения: без ретрансляции, с однократной ретрансляцией, с последовательной ретрансляцией («цепочкой»), с передачей извещений с дублированием через два или более ретрансляторов.

7.2 Расчет емкости РСПИ «Протон» в зависимости от времени контроля канала

Расчет емкости РСПИ «Протон» на одной рабочей частоте в зависимости от времени контроля радиоканала, определяется по графику (см. Рис. 112) и обоснован математическими расчетами. По оси «У» отложено допустимое количество объектовых в РСПИ «Протон» при контроле радиоканала в 2 минуты (Тк= 2 мин.), по оси «Х» - количество объектов в РСПИ «Протон» при контроле радиоканала в 24 часа (Тк= 24 ч.). Таким образом, в РСПИ «Протон» может одновременно работать 17 объектов при Тк= 2 мин., и 600 объектов при Тк= 24 ч. (при этом суммарная емкость РСПИ составит 617 объектов).

При 10 объектовых при Тк= 2 мин., и 900 объектов при Тк= 24 ч суммарная емкость РСПИ составит 910 объектов.



Рис. 112

7.3 Особенности РСПИ «Протон»

1) Асинхронная двухсторонняя РСПИ;

2) Возможность организации работы РСПИ в диапазоне (146-174 и 400-470) МГц;

3) Возможность расширения емкости системы за счет подключения объектового оборудования по интерфейсу RS-485 и радиорасширения на 433 МГц;

4) Автоматизированная сдача объектов под охрану и снятие с охраны с помощью клавиатуры или ключей «Touch-memory»;

5) Автоматический переход оборудования на резервное питание;

6) Наличие многоуровневой ретрансляции извещений;

7) Отсутствие внеполосных излучений передатчика;

8) Использование для передачи битовой информации кода «Баркера»;

Примечание. Каждый бит передается прямым (если бит равен «1») или инверсным (если бит равен «0») кодом «Баркера» (противоположные значения) длиной в 7 бит. Код «Баркера» обладает великолепной автокорреляционной функцией, что позволяет значительно улучшить помехозащищенность передаваемых извещений.

9) Осуществляется случайный доступ к каналу передачи данных (см. раздел «Асинхронные РСПИ»), что уменьшает вероятность взаимного подавления извещений при передаче;

Примечание. Каждое сообщение, передаваемое в протоколе, состоит из N одинаковых повторов (посылок), следующих друг за другом через паузы разной длительности (от 2,4 до 4,0 с), модулированные по случайному закону.

Число повторов устанавливается индивидуально, для каждого прибора, в диапазоне от 2 до 16.


10) Техническая документация содержит математически обоснованный расчет количества объектовых устройств в зависимости от установленного времени контроля радиоканала;

11) Высокая информативность извещений, поддерживается код сообщения в формате «Ademco Contact ID»;

12) РСПИ «Протон» имеет развитый АРМ;

13) Передатчики РСПИ «Протон», совместимы с радиосистемами «LARS» (протоколы RSE, RSE1), «Visonic» (RMD (Milcol-D) и RMD+ (Visonic-32) и внутриобъектовой радиосистемой «Стрелец».
