Б.2 Монтаж разъемов BNC

В нашей стране наиболее распространены три типа разъемов BNC: «под пайку» отечественного производства марки «СР», предназначенные для использования в сетях с волновым сопротивлением 50 Ом и частотой до 10 ГГц, а также «под обжим» и «под накрутку» импортного производства. Разъемы «под пайку» обычно не обеспечивают должного качества соединения, поскольку малейшая неосторожность в припаивании контакта центральной жилы или экрана приводит к тому, что при случайном шевелении кабеля сеть перестает работать, и локализовать сбойный участок оказывается крайне сложно. Поэтому опытные специалисты рекомендуют приобретать разъемы BNC «под обжим», которые не только полностью соответствуют стандарту Ethernet 10Base2, но и крайне просты в монтаже (рис. Б.2.1).



Условные обозначения: 1 — манжета; 2 — контактная площадка заземления; 3 — разъем;
4 — контакт центрального провода


Рис. Б.2.1. Разъем BNC «под обжим»


Обжимной инструмент для коаксиального кабеля

Рис. Б.2.2. Обжимной инструмент для коаксиального кабеля



Такой разъем состоит из трех элементов: это сам разъем с рифленой контактной площадкой заземления, контакт центрального провода и металлическое цилиндрическое кольцо — манжета. Помимо самого разъема вам понадобится также специальный обжимной инструмент для коаксиального кабеля (рис. Б.2.2). Если обжимного инструмента нет под рукой, можно воспользоваться обыкновенными пассатижами. Порядок монтажа разъема BNC (рис. Б.2.3).

1. Ровно обрежьте край коаксиального кабеля таким образом, чтобы на его торце не было зазубрин и скосов. Наденьте на кабель металлическую муфту разъема BNC.

2. При помощи острого ножа или скальпеля удалите верхний защитный изоляционный слой коаксиального кабеля на расстояние приблизительно 20-25 мм от края. Аккуратно расплетите оплетку экрана и разведите ее в стороны.

3. Стараясь не повредить центральный проводник, снимите острым ножом или скальпелем защитный слой проводящей жилы коаксиального кабеля на расстояние примерно 5-8 мм. Наденьте на проводящую жилу контакт центрального провода.

4. Посредством обжимного инструмента или тонких плоскогубцев зажмите цилиндрическую часть контакта центрального провода таким образом, чтобы он надежно зафиксировался на проводящей жиле. При отсутствии обжимного инструмента контакт центрального провода можно припаять к проводящей жиле.

5. Наденьте на кабель разъем до щелчка таким образом, чтобы контакт центрального провода показался из соответствующего отверстия во внутренней части разъема. Равномерно обмотайте ранее расплетенные вами проводники экранирующей оплетки вокруг рифленой контактной площадки заземления.

6. Надвиньте на контактную площадку заземления с обмотанным вокруг нее экранирующим проводником металлическую муфту разъема и надежно зафиксируйте ее при помощи обжимного инструмента или плоскогубцев.

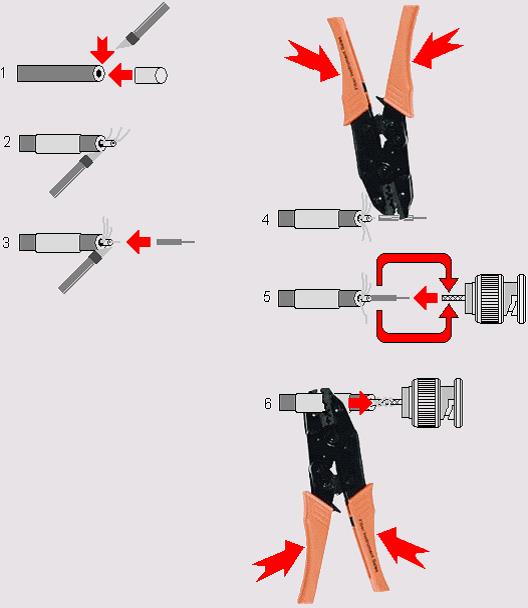

Порядок монтажа разъема BNC

Рис. Б.2.3. Порядок монтажа разъема BNC
