А.3 Аппаратура 10BASE-T

Сеть Ethernet на базе витой пары развивается с 1990 года и становится все более популярной. Во многом это объясняется модой, а вовсе не преимуществами витой пары. Ведь оборудование для нее обычно дороже, чем для 10BASE2. Однако 10BASE-T действительно имеет важные достоинства, главное из которых состоит в возможности плавного перехода на Fast Ethernet, чего не могут обеспечить сегменты на коаксиальном кабеле. Повреждение одного из кабелей не ведет к выходу из строя всей сети. Отказы оборудования проще локализовать. К тому же монтаж сети на витой паре проще. Удобно и то, что к каждому компьютеру подходит только один кабель, а не два, как в случае 10BASE2.

В сегменте 10BASE-T передача сигналов осуществляется по двум витым парам проводов, каждая из которых передает только в одну сторону (одна пара - передающая, другая - принимающая). Кабелем, содержащим такие двойные витые пары, каждый из абонентов сети присоединяется к концентратору (хабу), использование которого в данном случае в отличие от рассмотренных ранее обязательно. Концентратор производит смешение сигналов от абонентов для реализации метода доступа CSMA/CD, то есть в данном случае реализуется топология «пассивная звезда» (рис.А.3.1), которая, как уже отмечалось, равноценна топологии «шина».

Длина соединительного кабеля между адаптером и концентратором не должна превышать 100 м. Кабель используется гибкий, диаметром около 6 мм. Из четырех витых пар, входящих в кабель, используются только две. Наиболее распространенный тип кабеля — это кабель EIA/TIA категории 3. Рекомендуется использовать более качественный кабель категории 5 (или даже выше), который позволяет без проблем переходить на Fast Ethernet.



Рис. А.3.1. Подключения абонентов сети с помощью витой пары

Кабели присоединяются к адаптеру и к концентратору 8-контактными разъемами типа RJ-45 (рис. А.3.2.). Назначение контактов разъема приведено в табл. А.3.1.

Монтаж и обслуживание неэкранированных кабелей с витыми парами (UTP-кабелей) гораздо проще, чем коаксиальных кабелей, так как они не имеют металлической оплетки. Что касается стоимости кабеля, то UTP-кабели стоят примерно вдвое дешевле, чем тонкий коаксиальный кабель.

Табл. А.3.1. Назначение контактов разъема RJ-45 сегмента 10BASE-T

Контакт

Назначение

Цвет провода

1

ТХ+

Белый/оранжевый

2

ТХ-

Оранжевый/белый

3

RX+

Белый/зеленый

4

Не используется



5

Не используется



6

RX-

Зеленый/белый

7

Не используется



8

Не используется




Разъем RJ-45

Рис. А.3.2. Разъем RJ-45

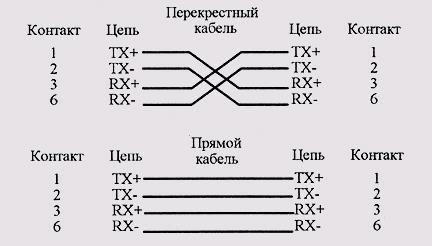

Рис. А.3.3. Соединение проводов прямого и перекрестного кабелей сегмента 10BASE-T


Соединение компьютеров сети 10BASE-T

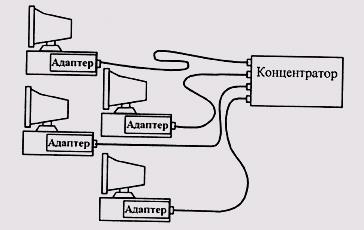

Рис. А.3.4. Соединение компьютеров сети 10BASE-T

В сети 10BASE-T применяются два вида соединения проводов кабеля (рис. А.3.3.). Если надо объединить в сеть всего два компьютера, то можно обойтись вообще без концентратора, применив так называемый перекрестный кабель (crossover cable), который соединяет передающие контакты одного разъема RJ-45 с приемными контактами другого разъема RJ-45 и наоборот. А для соединения компьютеров с концентратором обычно используется прямой кабель (direct cable), в котором соединяются между собой одинаковые контакты обоих разъемов (рис. А.3.4). На такой прямой кабель рассчитано большинство концентраторов.

Следует также отметить такую особенность адаптеров и концентраторов, рассчитанных на работу с витой парой, как наличие в них встроенного контроля правильности соединения сети. При отсутствии передачи информации они периодически передают тестовые импульсы (NLP - Normal Link Pulse), по наличию которых на приемном конце определяется целостность кабеля. Для визуального контроля правильности соединений предусмотрены специальные светодиоды «Link», которые горят при правильном соединении аппаратуры. Это очень удобно и выгодно отличает сегмент 10BASE-T от 10BASE2 и 10BASE5, где подобная функция из-за шинной структуры в принципе не может быть предусмотрена.
