Б.13 Последовательность монтажа разъема

1. Наденьте на кабель «витая пара» защитный колпачок.

2. Удалите верхний защитный слой кабеля на расстояние 0,5 дюйма (12,5 мм). Как правило, обжимной инструмент имеет специальную режущую кромку и ограничитель на это расстояние, позволяющий точно проделать указанную процедуру, не выверяя требуемый размер по линейке.

3. Аккуратно расплетите свитые пары проводников. Зачищать их изоляцию до проводящей жилы не требуется.

4. Расположите проводники витой пары в порядке, соответствующем выбранной вами схеме заделки кабеля. Всего для восьмижильного кабеля существует три возможные схемы заделки: EIA/TIA-568A, EIA/TIA-568В (рис. Б.13.1) и Cross-Over, которая предназначена для прямого соединения двух компьютеров без использования концентратора.



Рис. Б.13.1.а) Нумерация контактов в разъеме




Условные обозначения: 1 – (зб) зелено-белый проводник; 2 – (з) зеленый проводник;
3 – (об) оранжево-белый проводник; 4 – (с) синий проводник; 5 – (сб) сине-белый проводник;
6 – (о) оранжевый проводник; 7 – (кб) коричнево-белый проводник; 8 – (к) коричневый проводник


Рис. Б.13.1.б) Вариант обжима по стандарту TIA/EIA-568A




Условные обозначения: 1 – (об) оранжево-белый проводник; 2 – (о) оранжевый проводник;
3 – (зб) зелено-белый проводник; 4 – (с) синий проводник; 5 – (сб) сине-белый проводник;
6 – (з) зеленый проводник; 7 – (кб) коричнево-белый проводник; 8 – (к) коричневый проводник


Рис. Б.13.1.в) Вариант обжима по стандарту TIA/EIA-568B (используется чаще)

Указанные схемы в целом идентичны, однако следует понимать, что на обоих концах кабеля схема должна быть одинаковой, за исключением случая, когда посредством кабеля «витая пара» напрямую соединяется два компьютера (речь о таком соединении пойдет дальше). Выбор конкретного порядка следования проводников зависит от уже используемой в вашей локальной сети схемы заделки.

Перекрестный кабель (crossover cable) используется для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X).



Условные обозначения вариант для EIA/TIA-568B:
1 – (об) оранжево-белый проводник; 2 – (о) оранжевый проводник; 3 – (зб) зелено-белый проводник;
4 – (с) синий проводник; 5 – (сб) сине-белый проводник; 6 – (з) зеленый проводник;
7 – (кб) коричнево-белый проводник; 8 – (к) коричневый проводник

Вариант для EIA/TIA-568А:
1 – (зб) зелено-белый проводник; 2 – (з) зеленый проводник; 3 – (об) оранжево-белый проводник;
4 – (с) синий проводник; 5 – (сб) сине-белый проводник; 6 – (о) оранжевый проводник;
7 – (кб) коричнево-белый проводник; 8 – (к) коричневый проводник


Рис. Б.13.1.г) Варианты обжима crossover cable для скорости 100 Мбит/с.

5. В случае если вы используете четырехжильный кабель «витая пара», схема его заделки и расположение в разъеме будут несколько отличаться от описанного выше (рис. Б.13.2). Проводники располагаются в следующем порядке: оранжево-белый, оранжевый, сине-белый, синий, причем первые три подключаются к контактам разъема с 1 по 3, а последний — к контакту 6.

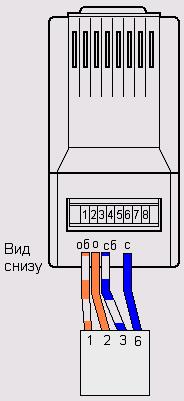

Рис. Б.13.2. Схема заделки четырехжильного кабеля «витая пара»

6. Расположив проводники соответствующим образом, возьмите в руки разъем RJ-45, переверните его контактами к себе, разместив тыльной стороной к кабелю - так, чтобы крепление замка оказалось на противоположной от кабеля стороне разъема, и до предела надвиньте его на выступающие из кабеля проводники (рис. Б.13.3).

7. Вставьте разъем с кабелем в углубление, расположенное на рабочей поверхности обжимного инструмента, и сильным быстрым нажатием на ручки обожмите кабель. При этом выступающие из корпуса разъема контакты и держатель кабеля должны полностью утопиться внутрь разъема.

8. Смонтируйте аналогичным образом все требуемые разъемы RJ-45.



Один из вариантов расположения проводников:
1 – (зб) зелено-белый проводник; 2 – (з) зеленый проводник; 3 – (об) оранжево-белый проводник;
4 – (с) синий проводник; 5 – (сб) сине-белый проводник; 6 – (о) оранжевый проводник;
7 – (кб) коричнево-белый проводник; 8 – (к) коричневый проводник

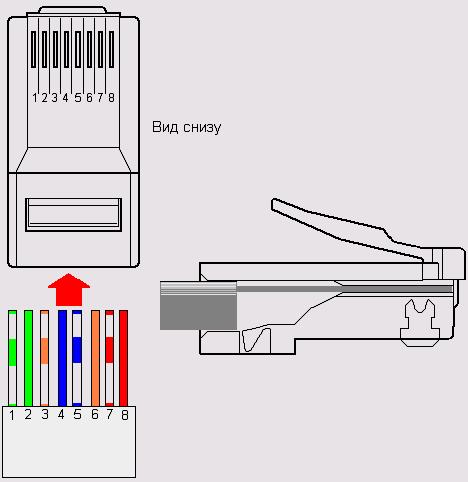

Рис. Б.13.3. Расположение кабеля «витая пара» в разъеме перед обжимом
