4.2 Среды передачи информации

Средой передачи информации называются те линии связи (или каналы связи), по которым производится обмен информацией между компьютерами. В подавляющем большинстве компьютерных сетей (особенно локальных) используются проводные или кабельные каналы связи, хотя существуют и беспроводные сети.

Информация в локальных сетях чаще всего передается в последовательном коде, то есть бит за битом.

Промышленностью выпускается огромное количество типов кабелей. Все выпускаемые кабели можно разделить на три большие группы:

- кабели на основе витых пар проводов (twisted pair), которые делятся на экранированные (shielded twisted pair, STP) и неэкранированные (unshielded twisted pair, UTP);

- коаксиальные кабели (coaxial cable);

- оптоволоконные кабели (fiber optic).

При выборе типа кабеля надо учитывать как особенности решаемой задачи, так и особенности конкретной сети, в том числе и используемую топологию.

4.2.1 Кабели на основе витых пар

Витые пары проводов используются в самых дешевых и на сегодняшний день, пожалуй, самых популярных кабелях. Кабель на основе витых пар представляет собой несколько пар скрученных изолированных медных проводов в единой диэлектрической (пластиковой) оболочке. Он довольно гибкий и удобный для прокладки.

Обычно в кабель входит четыре витые пары.

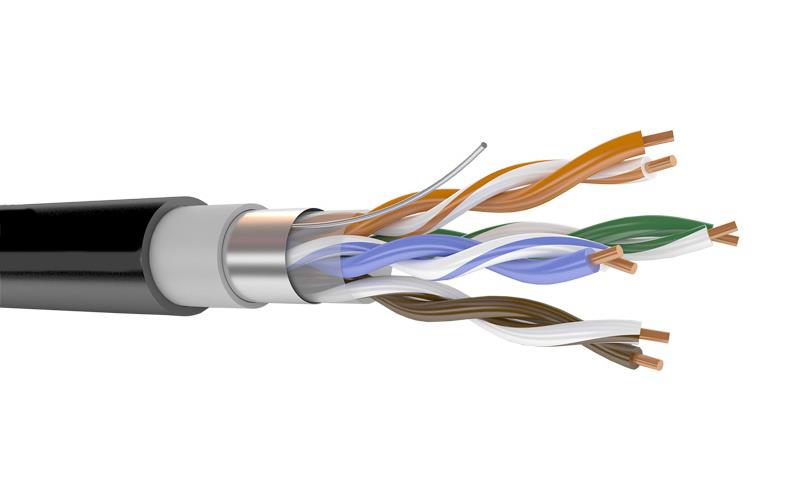

Кабель с витыми парами

Рис. 4.2.1.1. Кабель с витыми парами

Виды кабеля, применяемого в сетях:

В зависимости от наличия защиты — электрически заземлённой медной оплётки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

• неэкранированная витая пара (англ. UTP — Unshielded twisted pair) — без защитного экрана;

• фольгированная витая пара (англ. FTP — Foiled twisted pair), также известна как F/UTP) — присутствует один общий внешний экран в виде фольги;

• экранированная витая пара (англ. STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;

• фольгированная экранированная витая пара (англ. S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;

• незащищенная экранированная витая пара (англ. U/STP — Unshielded Screened twisted pair) — без внешнего экрана и каждая пара в фольгированной оплетке;

• защищенная экранированная витая пара (SF/UTP — или с англ. Screened Foiled Unshielded twisted pair).Отличие от других типов витых пар заключается в наличии двойного внешнего экрана, сделанного из медной оплётки, а также фольги.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединён с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многопроволочный. В первом случае каждый провод (жила) состоит из одной медной проволоки, а во втором — из нескольких скрученных проволок.

Однопроволочный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъёмы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многопроволочный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многопроволочный провод обладает большим затуханием сигнала. Поэтому многопроволочный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Неэкранированные витые пары характеризуются слабой защищенностью от внешних электромагнитных помех, а также слабой защищенностью от подслушивания с целью, например, промышленного шпионажа. Перехват передаваемой информации возможен как с помощью контактного метода (посредством двух иголочек, воткнутых в кабель), так и с помощью бесконтактного метода, сводящегося к радиоперехвату излучаемых кабелем электромагнитных полей. Для устранения этих недостатков применяется экранирование.

В случае экранированной витой пары STP, каждая из витых пар помещается в металлическую оплетку-экран для уменьшения излучений кабеля, защиты от внешних электромагнитных помех и снижения взаимного влияния пар проводов друг на друга (crosstalk - перекрестные наводки).

Основные достоинства неэкранированных витых пар - простота монтажа разъемов на концах кабеля, а также простота ремонта любых повреждений по сравнению с другими типами кабеля. Все остальные характеристики у них хуже, чем у других кабелей. В настоящее время витая пара используется для передачи информации на скоростях до 100 Мбит/с, и ведутся работы по повышению скорости передачи до 1000 Мбит/с.

Согласно стандарту EIA/TIA 568, существуют пять категорий кабелей на основе неэкранированной витой пары (UTP), но практически используются:

- кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.

- кабель категории 5 - самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях типа Fast Ethernet и TPFDDI.

Параметры кабеля:

Полное волновое сопротивление наиболее совершенных кабелей категорий 3, 4 и 5 должно составлять 100 Ом ±15% в частотном диапазоне от частоты 1 МГц до максимальной частоты кабеля. Волновое сопротивление экранированной витой пары STP должно быть по стандарту равно 150 Ом ±15%. Для согласования импедансов кабеля и оборудования в случае их несовпадения применяют согласующие трансформаторы.

Максимальное затухание сигнала, передаваемого по кабелю, на разных частотах. Величины затухания на верхних частотах для всех кабелей очень значительны, что предъявляет высокие требования к приемникам сигнала.

Затухание перекрестной наводки на ближнем конце. Оно характеризует влияние разных проводов в кабеле друг на друга. Более качественные кабели обеспечивают меньшую величину перекрестной наводки.

Максимально допустимая величина рабочей емкости каждой из витых пар кабелей категории 4 и 5. Она должна составлять не более 17 нФ на 305 метров (1000 футов) при частоте сигнала 1 кГц и температуре окружающей среды 20 °С.

Скорость распространения сигнала в кабеле, то есть задержка распространения сигнала в кабеле в расчете на единицу длины. Типичная величина задержки большинства современных кабелей составляет около 5 нс/м.

Для присоединения витых пар используются разъемы RJ-45 .Разъемы RJ-45 имеют восемь контактов. Присоединяются разъемы к кабелю с помощью специальных обжимных инструментов. При этом золоченые игольчатые контакты разъема прокалывают изоляцию каждого провода, входят между его жилами и обеспечивают надежное и качественное соединение. При установке разъемов допускается расплетение витой пары кабеля на длину не более одного сантиметра.

Каждый из проводов, входящих в кабель витых пар, как правило, имеет свой цвет изоляции, что существенно облегчает монтаж разъемов, особенно в том случае, когда концы кабеля находятся в разных комнатах, и контроль с помощью приборов затруднен.

Чаще всего витые пары используются для передачи данных в одном направлении, то есть в топологиях типа «звезда» или «кольцо». Топология «шина» обычно ориентируется на коаксиальный кабель. Поэтому внешние терминаторы, согласующие неподключенные концы кабеля, для витых пар практически никогда не применяются.

Кабели выпускаются с двумя типами внешних оболочек:

- кабель в поливинилхлоридной (ПВХ) оболочке. Он дешевле и предназначен для работы кабеля в сравнительно комфортных условиях эксплуатации;

- кабель в тефлоновой оболочке. Он дороже и предназначен для более жестких условий эксплуатации.
