А.5 Аппаратура 100BASE-TX

Схема объединения компьютеров в сеть 100BASE-TX практически ничем не отличается от схемы в случае 10BASE-T (рис. А.5.1.). Однако в этом случае необходимо применение кабелей с неэкранированными сдвоенными витыми парами (UTP) категории 5 или выше.

Для присоединения кабелей так же, как и в случае 10BASE-T, используются 8-контактные разъемы типа RJ-45. Но эти разъемы (категории 5) несколько отличаются от разъемов категории 3. Как и для 10BASE-T, длина кабеля не может превышать 100 м, используется топология «пассивная звезда» с концентратором в центре. Только сетевые адаптеры должны быть Fast Ethernet, и концентратор должен быть рассчитан на подключение сегментов 100BASE-TX. Именно поэтому рекомендуется при установке сети 10BASE-T сразу же прокладывать кабель категории 5. Между адаптерами и кабелями сети могут включаться выносные трансиверы.

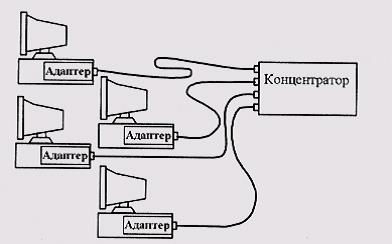

Схема объединения компьютеров по стандарту 10OBASE-TX

Рис. А.5.1. Схема объединения компьютеров по стандарту 10OBASE-TX

Хотя максимальная длина кабеля как в 10BASE-T, так и в 100BASE-TX равна 100 м, но природа этих ограничений различна. В случае 10BASE-T предельная длина кабеля в 100 м ограничена только качеством кабеля (точнее, затуханием сигнала в нем) и в принципе может быть увеличена при использовании более совершенного кабеля (например, до 150 м). А в случае 100BASE-TX предельная длина 100 м определяется заданными временными соотношениями обмена (установленным ограничением на двойное время прохождения) и не может быть увеличена ни при каких условиях. Поэтому стандарт даже рекомендует ограничиваться длиной сегмента в 90 м, чтобы иметь 10-процентный запас.

Разъем DB-9

Рис. А.5.2. Разъем DB-9

Табл. А.5.1. Распределение контактов разъема типа RJ-45

Контакт

Назначение

Цвет провода

1

ТХ+

Белый/оранжевый

2

ТХ-

Оранжевый/белый

3

RX+

Белый/зеленый

4

Не используется



5

Не используется



6

RX-

Зеленый/белый

7

Не используется



8

Не используется




Из восьми контактов разъема RJ-45 используется только 4 контакта (табл. А.5.1): два для передачи информации (ТХ+ и ТХ-) и два для приема информации (RX+ и RX-). Передача производится дифференциальными сигналами. Стандарт предусматривает также возможность применения экранированного кабеля с двумя витыми парами проводов (волновое сопротивление - 150 Ом). В этом случае должен применяться 9-контактный экранированный разъем DB-9, он же разъем STP IBM типа 1 (рис. А.5.2.). Назначение контактов этого разъема приведено в табл. А.5.2.

Табл. А.5.2. Распределение контактов разъема DB9

Контакт

Назначение

Цвет провода

1

RX+

Оранжевый

2

Не используется



3

Не используется



4

Не используется



5

ТХ+

Красный

6

RX-

Черный

7

Не используется



8

Не используется



9

ТХ-

Зеленый


Как и в случае 10BASE-T, в сети 100BASE-TX могут использоваться два типа кабеля: прямой и перекрестный (рис. А.5.3). Для соединения двух компьютеров без применения концентраторов используется стандартный перекрестный (crossover) кабель. А для присоединения компьютера к концентратору применяется прямой (direct) кабель с соединенными между собой одинаковыми контактами разъемов. Если перекрестное соединение предусмотрено внутри концентратора, то соответствующий порт его должен быть помечен буквой «X». Как видим, здесь все точно так же, как и в случае 10BASE-T.

Для контроля целостности сети в 100BASE-TX предусмотрена передача в интервалах между сетевыми пакетами специальных сигналов (FLP — Fast Link Pulse), выполняющих также функцию автоматического согласования скорости передачи аппаратных средств.

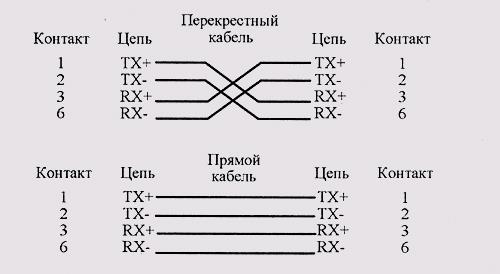

Рис. А.5.3. Прямой и перекрестный кабели, применяемые в сегменте 10OBASE-TX
