7.6.6 Применение технологии трансляции сетевых адресов

Кроме вышеупомянутых МЭ для построения системы защиты ЛВС ПЦО от внешней сети целесообразно использовать специальные устройства, обладающие механизмом трансляции сетевых адресов (NAT) — технология, которая позволяет устройству выполнять функцию прокси-сервера по сокрытию информации об узлах внутренней сети. Следует отметить, что данная технология может быть реализована почти любым маршрутизирующим устройством - маршрутизатором, межсетевым экраном, сервером доступа. Рассмотрим реализацию NAT-технологии на примере маршрутизатора.

В целях закрытия информации о внутренней сети, маршрутизатор с NAT функционирует следующим образом:

— при передаче запросов клиентов защищаемой сети во внешнюю сеть заменяет их IP-адреса на IP-адрес своего внешнего интерфейса (может использоваться и диапазон IP-адресов);

— при возврате ответов серверов клиентам производит обратную замену: свой адрес в поле получателя меняет на адрес клиента, отправившего исходный запрос (рис. 7.6.6.1 ).

Технология NAT

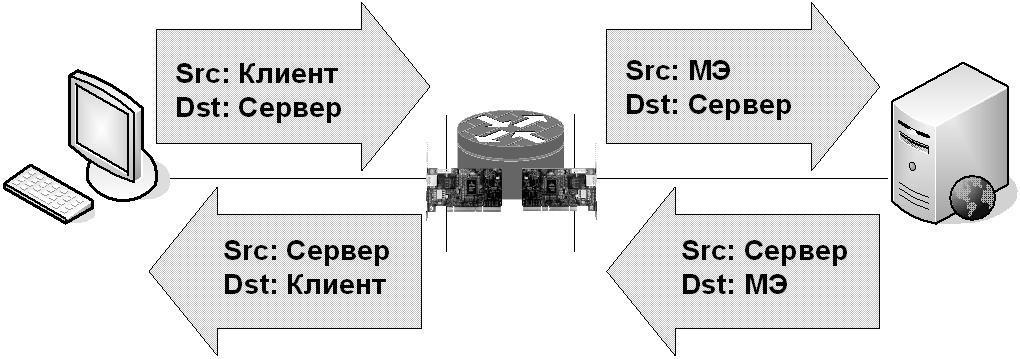

Рисунок 7.6.6.1. Технология NAT

Преимущество использования трансляции сетевых адресов состоит в том, что при подключении внутренней сети к сети Интернет технология NAT позволяет существенно увеличить адресное пространство за счет использования IP-адресов из диапазона частных сетей, не обрабатываемых маршрутизаторами Интернет.

Существует несколько методов реализации NAT. Одни трансляторы адресов осуществляют это посредством статического присваивания адресов (static address assignment), при этом адрес клиента внутренней сети связывается с фиксированным внешним IP-адресом. Другие трансляторы, функционирующие по принципу динамического присваивания адресов (dynamic address assignment), выделяют клиентам внутренней сети внешний IP-адрес по мере поступления запросов. После освобождения клиентом внешнего IP-адреса он возвращается маршрутизатором в список свободных адресов и может быть предоставлен другому клиенту.

Концепция трансляции сетевых адресов, о которой шла речь до сих пор, обычно называется базовой трансляцией адресов (basic NAT). Ее реализация требует наличия нескольких внешних IP-адресов для обеспечения одновременной работы нескольких клиентов внутренней сети. Это означает, что число внешних IP-адресов маршрутизатора с NAT должно быть равно максимально возможному числу активных исходящих соединений. Чтобы расширить число возможных исходящих соединений и при этом не увеличивать количество отведенных маршрутизатору внешних адресов в новой форме NAT, которая называется трансляцией портов сетевых адресов (NAPT), используется замена одновременно и IP-адреса и номера порта отправителя. Таким образом, один IP-адрес можно распределить между множеством клиентов внутреннней сети просто за счет изменения номера порта отправителя. Иногда для обозначения NAPT употребляются термины «PAT» (трансляция адресов портов) и «Overloading NAT».

Технология, называемая векторизацией адресов («address vectoring») или перенаправлением портов («port mapping»), по сути, является обратной NAT и служит для обеспечения возможности доступа извне к некоторым узлам защищаемой с помощью NAT сети. МЭ с включенной функцией перенаправления портов принимает запрос на соединение от внешнего клиента и в случае допустимости поступившего запроса переадресовывает его во внутреннюю сеть на указанный в таблице перенаправления узел, причем порт назначения внутреннего узла не обязательно должен совпадать с портом назначения в запросе внешнего узла (рис. 7.6.6.2).

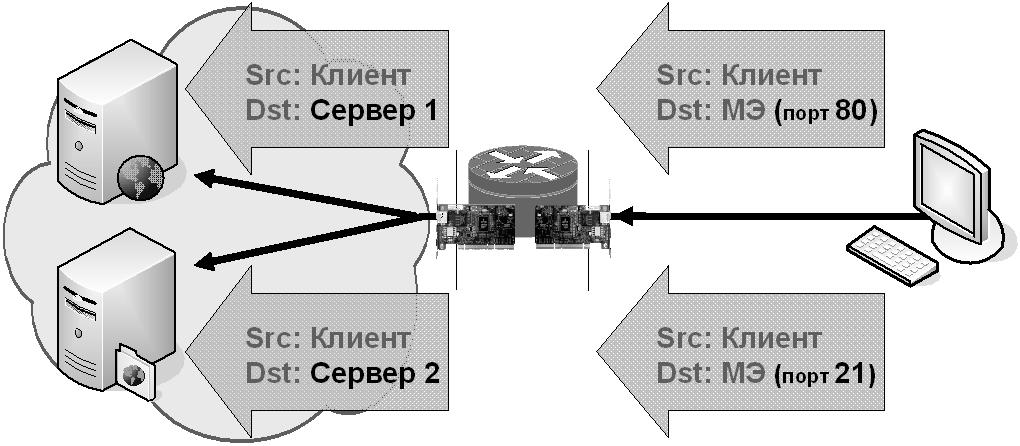

Рисунок 7.6.6.2. Технология векторизации адресов
