12.1.7.3 Тепловизор ThermoVision Sentinel

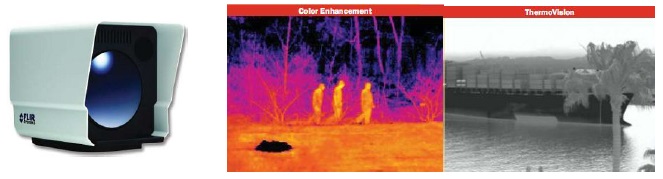

Окрашенная и черно-белая тепловизионная картинка тепловизора ThermoVision Sentinel

Рис. 111
Окрашенная и черно-белая тепловизионная картинка тепловизора ThermoVision Sentinel



Таблица 91 - Технические характеристики тепловизора ThermoVision Sentinel.

Тепловизионная камера

Детектор

320 x 240 длинноволновый VOx микроболометр

Поле зрения

Wide FOV 20° x 15°, Narrow FOV 5° x 3.75°

Цифровое увеличение

1x до 4x

Обработка изображения

Digital Detail Enchancment (DDE), Histogram Equalization (HEQ)

Варианты отображения

Горячий белый, горячий черный, цветовая палитра (+ инверсия)

Фокусировка

Автоматическая или ручная

Разрешения цифрового изображения

14-bit

Спектральный диапазон

7.5-13 мкм

Автоматические функции

Автофокус, обработка изображения, система антиобледенения

ТВ-камера

Детектор

1/4" ПЗС

Оптическое увеличение

18x (от 48° до 2.7°)

Цифровое увеличение

12x

Разрешение

460 ТВЛ NTSC, 470 ТВЛ PAL

Автоматические возможности

Автофокус, система улучшения изображения

Технические характеристики системы

Дистанционное управление питанием

Включение \ выключение

Автоматический подогрев

Возможность работы в условиях арктического климата

Built in Test (BIT)

Интеллектуальная диагностика работоспособности

Видео выход

Видео

NTSC (RS-170) или PAL (CCIR), 14 bit цифровой последовательный интерфейс

Тип разъемов подключения

RS-232, BNC (2)

Электропитание

Напряжение

18-32 В постоянного тока

Потребляемая мощность

12 Вт (без подогрева); с подогревом 150 Вт, при 28 В

Климатические характеристики

Защита от воздействия окружающей среды

В соответствии с требованиями стандарта IP 66

Интервал рабочих температур

-32 °С … 55 °C

Размеры, масса

Размеры

254x220x320 мм

Масса

6.7 кг

Интерфейсы

Управление и контроль

RS 232


Особенности:

- с точки зрения тепловидения, полный аналог тепловизора ThermoVision Security HD.
