12.1.10 «Cedip Infrared Systems», Франция

12.1.10.1 Тепловизор «PHAROS D»

Характеристики:


- высокочувствительный длинноволновой тепловизор;

- два поля зрения тепловизора;

- микроболометрический детектор FPA с разрешением 384x288 или 640x480;

- камера HAD CCD с мощным оптическим увеличением;

- непрерывное вращение по азимуту;

- работа в автоматическом режиме и широкий набор предустановок;

- высокая мобильность;

- возможность присвоения IP-адреса;

- стандартный протокол обмена данными;

- прочный водонепроницаемый корпус с классом защиты IP 65.

Область применения «PHAROS D»:

- наблюдение важных объектов;

- охрана границ и контроль прибрежной территории;

- правоохранительные органы;

- оборудование патрульных машин;

- контроль навигации судов;

- охрана правительственных объектов.

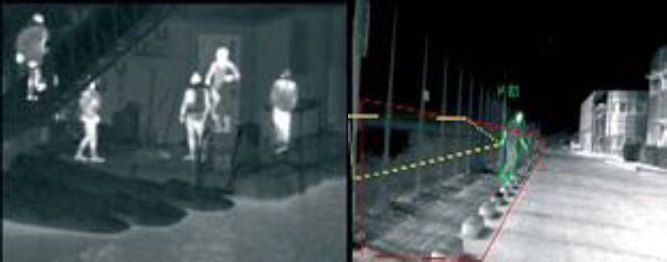

Тепловизионные изображения «PHAROS D».

Рис. 138
Тепловизионные изображения «PHAROS D».



Таблица 109 - Технические характеристики тепловизора «PHAROS D».

Тепловизионный канал

Тип детектора

A-Si микроболометр FPA

Размер матрицы датчика

384x288 (D) или 640x480 (DHR)

Спектральная чувствительность

7 - 14 мкм (длинная волна)

Количество полей зрения (FOV)

2 (Два поля зрения)

Узкое поле зрения

7.7° x 5.8° или 9.1° x 6.9°

Широкое поле зрения

23° x 17° или 27° x 21°

Канал видеокамеры

Тип датчика

1/4" Super HAD CCD

Разрешение по строке

740 000 пикселов / 640 ТВ строк

Увеличение - поле зрения по горизонтали

26-кратное оптическое увеличение - от 16° до 42°

Режим слабой освещенности

функция отключения ИК-фильтра

Другие особенности

стабилизация изображения,
система автоматической фокусировки,
12-кратное цифровое увеличение,
функция автоматического контроля усиления (AGC)

Поворотно-наклонная платформа

Диапазон по азимуту (Поворот)

n x 360° (непрерывное вращение с контактным кольцом)

Диапазон наклона

-35° до +55° (может быть изменен по требованию заказчика)

Скорость отработки

0,01 до 50°/сек. по обеим осям

Точность наведения

1 мрад

Особенности системы

Широкий набор предустановок

свыше 20

Автоматический режим работы

перемещение головки по выбранным предустановкам

Протокол обмена данными

поддерживает стандартный протокол обмена данными

Соотношение полей зрения (FOV)

автоматическая регулировка CCD FoV по IR FoV

Выходы

Выходной видеосигнал

PAL (CCIR) или NTSC (RS170)

Электрический интерфейс

Соединительный разъем военного исполнения (Видео/Обмен/Питание)

Возможность присвоения IP/TCP

Опционально (Видео и Обмен данными)

Команды и управление

Протокол

RS422 или RS232

Управляющее ПО

SENTINEL (под Windows)

Панель управления

Панель управления COTS

Характеристики системы

Корпус

Наружное исполнение в соответствии с IP65

Диапазон рабочих температур

-30 °C до 55 °C

Стандарт

Военный стандарт MIL STD 810F

Напряжение питания / Энергопотребление

постоянный ток напряжением 20-28 В или сеть питания переменного тока напряжением 110-220 В / 70 Вт (в установившемся режиме)

Вес

менее 18 кг


Особенности:

- комбинированный прибор, состоящий из тепловизора и ТВ-камеры;

- тепловизор построен на основе микроболометра;

- матрица размером 384x288 или 640x480 пикселов.
