12.1.1.2 Тепловизор AXIS Q1921/-E



Сетевые тепловизоры AXIS Q1921/-E для наблюдения в помещениях или на улицеСетевые тепловизоры AXIS Q1921/-E для наблюдения в помещениях или на улице

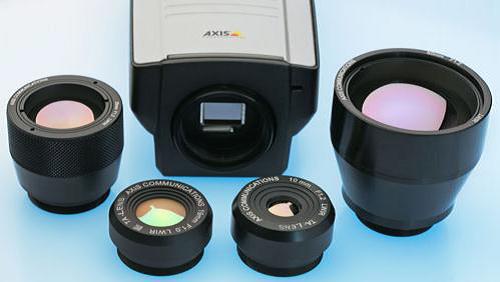

Рис. 78
Сетевые тепловизоры AXIS Q1921/-E для наблюдения в помещениях или на улице



Сетевой тепловизор Q1921, как и уличная модель Q1921-E компании AXIS Communications, предназначены для охранного видеонаблюдения в помещениях и уличных условиях при температурах от -40 до 60°C и эффективного обнаружения людей и транспортных средств в полной темноте или при плохой видимости из-за снега, тумана, дыма и др. Оба тепловизора созданы на базе неохлаждаемой микроболометрической матрицы с разрешением 384х288 пикс. и процессора ARTPEC-3. Они комплектуются объективом 10, 19, 35 или 60 мм, имеют чувствительность <100 мК, аудиоканал, детекторы движения и звука, 32 Мб видеобуфер и слот для SD/SDHC. Кроме того, эти тепловизоры Axis поддерживают удаленное управление с помощью ПО AXIS Camera Station и других производителей, технологию PoE, а также кодеки H.264/M-JPEG, и передают видео с разрешением до 768x576 пикс. при 8,3 к/с.

Экономичные тепловизионные камеры компании Axis серии Q192 входят в линейку сетевых тепловизоров для IP-систем видеонаблюдения и охраны периметра, способных обеспечить передачу информативного видео в условиях абсолютной темноты и в неблагоприятных погодных условиях. В отличие от предшествующих моделей, AXIS Q1921/-E имеют более высокое разрешение и поставляются с 4 вариантами объективов с широким углом обзора, которые обеспечивают повышенную дальность обнаружения различных объектов. В состав этой серии входят тепловизоры Q1921 для видеонаблюдения внутри помещений и уличные модели Q1921-E с обогревателем и классом защиты от пыли и влаги IP66.

Возможность выбора модели для любых задач видеонаблюдения

Во многих случаях тепловизоры применяют в составе охранных видеокомплексов различных объектов, поскольку высокая точность и качество их изображения не зависят от освещения и других внешних условий. Для круглосуточного видеонаблюдения внутри помещений предназначены тепловизоры Q1921, а для наружного видеоконтроля, например, охраны периметра, созданы сетевые модели Q1921-E, которые помещены в алюминиевый термокожух с классом защиты IP66 и имеют смотровое окно из германия, пропускающего тепловое излучение, а также обогреватель стекла. Каждый тепловизор этой серии может быть установлен на поворотную платформу, на потолок, стену или смонтирован на другое основание с помощью штатных кронштейнов.

Применение тепловизионного детектора высокого разрешения

Как и предшественницы серии Q1910, тепловизионные сетевые камеры AXIS Q1921/-E используют в качестве чувствительного элемента неохлаждаемый микроболометр, который позволяет фиксировать тепловое излучение, исходящее, например, от людей, двигателей автомобилей и др., в том числе, в абсолютной темноте. Все модели имеют температурную чувствительность менее 100 мК, однако тепловизоры серии Q1921 снабжены микроболометром с большим разрешением – 384х288 пикс., который позволяет захватить больший спектр обзора с наименьшими искажениями. Кроме того, неохлаждаемый микроболометр обеспечивает надежную работу тепловизора и не требует технического обслуживания.

Четыре варианта объективов для видеосъемки на расстоянии до 2670 м

Для того чтобы охранная IP-видеосистема функционировала максимально эффективно, в состав этой серии AXIS входят сетевые тепловизоры с 4 съемными объективами, имеющими различные фокусные расстояния и горизонтальные углы обзора. Так, модель Q1921 может быть укомплектована объективом 10 мм или 19 мм, а тепловизор Q1921-E в дополнение к ним может поставляться с объективами 35 мм и 60 мм. Обе модели фиксируют тепловое излучение в дальней области ИК-спектра, при этом обеспечивают различную дальность обнаружения людей и средств транспорта на расстоянии до 1200-2760 м.

Таблица 62 – Объективы с различным фокусным расстоянием и их возможности
Модель Объектив/F Горизонтальный угол обзора Обнаружение людей, м Обнаружение транспортных средств, м

Q1921
Q1921-E

10 мм/1.2 55° 200 460
19 мм/1.0 29° 380 870

Q1921-E

35 мм/1.2 15° 700 1610
  60 мм/1.2 9° 1200 2760


Формирование и передача по сети видеопотоков в H.264 и M-JPEG

Как и традиционный тепловизор, AXIS Q1921 работает в невидимом для человеческого глаза спектральном диапазоне, формирует изображение за счет разницы температур объекта и окружения, и позволяет выводить на монитор цветное/монохромное изображение, немногим отличающееся от видео с черно-белой камеры. Вместе с тем, эти сетевые тепловизоры поддерживают два видеокодека – традиционный Motion JPEG и экономичный H.264, и транслируют по сети видеопотоки с разрешением до 768х576 пикс. либо VGA и фреймрейтом 8,3 к/с. На экране «живого» просмотра Q1921/-E оператор может настроить все параметры потоков, включая цветовую палитру, яркость, контрастность изображения и др. Также предусмотрено управление экспозицией, наложение на видео текста и/или картинки, маскирование определенных зон в кадре и др.

Наличие встроенного микрофона и аудио- входа/выхода

Обе модели серии Q1921 полностью готовы к установке на объекте и способны оперативно обнаруживать несанкционированные вторжения в охраняемые помещения, запретные зоны и др. места сектора обзора. В отличие от ряда аналогов, эти тепловизоры имеют аудиоканал, благодаря чему оператор может «прослушивать» сектор видеонаблюдения и/или разговаривать с людьми, находящимися в зоне работы AXIS Q1921/-E. Модель для помещений имеет микрофон, вход для подключения внешнего более чувствительного микрофона, а также аудио выход для подсоединения внешнего динамика, а тепловизор Q1921-E оснащен аудио входом/выходом. Двунаправленное аудиосопровождение заметно повышает эффективность охранной видеосистемы.

Поддержка технологии PoE и реакции Q1921 на сигналы тревоги

В зависимости от конфигурации системы и схемы расположения телевизионного оборудования, каждый тепловизор серии можно установить в любом месте, так как Q1921 и Q1921-E поддерживают технологию PoE и питание через адаптер 8-20 VDC/20-24 VAC. Благодаря тому, что обе модели передают изображение, основанное на тепловом излучении объектов, с их помощью операторы могут вести видеонаблюдение круглосуточно и в любых условиях: при полной темноте, ярком солнечном свете, засветке от прожекторов или через сетчатое заграждение, листву, дым и др., и обнаруживать и реагировать на подозрительные события. Эти тепловизоры имеют видеодетектор движения, аудио детектор, систему оповещения о попытках их съема/порчи, а также тревожные входы/выходы. Наряду со стандартными для IP-камер Axis алгоритмами реакции на тревоги, Q1921/-E позволяют подключать модули видеоаналитики и сохранять видео на SD картах памяти, даже если сетевое соединение с тепловизором прервалось.

Управление работой AXIS Q1921/-E с помощью профессионального ПО

Сетевой интерфейс и поддержка всех современных сетевых протоколов и инструментов защиты видео- и аудиоданных в сети, позволяют использовать тепловизоры в качестве дополнения к системе, работающей под управлением профессионального программного обеспечения. Как и другие камеры Axis для IP-видеонаблюдения, Q1921/-E подключаются к Ethernet, позволяют оператору настраивать изображение и управлять всеми функциями тепловизора через веб-браузер или интерфейсы ПО AXIS Camera Station v.3.0, обслуживающее до 50 IP-устройств AXIS на один сервер, имеют меню на русском языке и полный набор функций. Более того, Q1921/-E интегрируются в ПО систем видеонаблюдения многих производителей и соответствуют спецификации ONVIF, что позволяет им взаимодействовать с передовым сетевым оборудованием.

Таблица 63 - Технические характеристики тепловизора AXIS Q1921/-E
Параметры Q1921 Q1921-E

Тип детектора:

Неохлаждаемый микроболометр

Разрешение:

384х288 пикс.

Чувствительность:

<100 мК

Объектив:

10 мм F=1.2; 55°
19 мм F=1.0; 29°

10 мм F=1.2; 55º
19 мм F=1.0; 29º
35 мм F=1.2; 15º
60 мм F=1.2; 9º

Дальность действия:

Как минимум 200 м для обнаружения людей (1,8 м х 0,5 м) и 460 м – транспортных средств (2,3 м х 2,3 м)

Видеокодеки:

H.264, M-JPEG

Разрешение:

Чувствительного элемента: 384х288. Изображение можно увеличить до 768x576 и до 640x480 (VGA)

Фреймрейт:

8,3 к/с

Видеопотоки:

1 видеопоток в H.264 и в M-JPEG одновременно с индивидуальными настройками, максимальным разрешением и частотой кадров;
Регулируемая частота кадров и пропускная способность;
VBR/CBR H.264

Цифровое увеличение:

Есть

Настройки изображения:

Параметры сжатия, яркость, управление экспозицией, поворот, зеркальное отображение, наложение текста, картинки или масок на изображение, палитра цветов

Подключение к сети:

Ethernet 10Base-T/100Base-TX, RJ-45

Поддерживаемые сетевые протоколы:

IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP/IP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS; все тепловизоры серии могут работать с наклонно-поворотными устройствами, поддерживающими протокол телеметрии Pelco-D.

Интерфейсы:

RS-422/RS-485

Сетевая безопасность:

Парольная защита, фильтрация IP-адресов, цифровая аутентификация, управление доступом к сети IEEE 802.1X, журнал регистрации доступа пользователей, HTTPS-шифрование

Передача аудиопотоков:

Двунаправленная; полудуплексная

Аудио интерфейсы:

Встроенный микрофон; 3.5 мм вход для опционального внешнего микрофона или линейный вход; 3.5 мм линейный выход

3.5 мм вход для опционального внешнего микрофона или линейный вход; 3.5 мм линейный выход

Алгоритмы сжатия аудио:

AAC LC 8/16 кГц; G.711 PCM 8 кГц; G.726 ADPCM: 8 кГц

Тревожные входы/выходы:

2/2

Детекция движения:

Встроенный видеодетектор движения, аудио детектор, активное оповещение о попытках порчи тепловизоров

Реакции на тревоги:

Загрузка тревожного видео на FTP, HTTP или адреса электронной почты; оповещение по E-mail, HTTP, TCP; запись видеофайлов в локальное хранилище данных; активация внешнего выхода

Видеобуфер:

32 Мб для хранения видео до и после сигнала тревоги

Локальное хранение данных:

Слот для карт памяти SD/SDHC (карты в комплект не входят)

Процессор и память:

ARTPEC-3, 128 Мб RAM, 128 Мб Flash

Поддержка системной интеграции:

Открытый API, включая ONVIF спецификации, AXIS VAPIX и AXIS Camera Application Platform

Исполнение:

Для помещений

Уличное; класс защиты: IP66

Корпус тепловизора:

Цинковый

Алюминиевый, германиевое смотровое окно

Обогреватель смотрового окна:

Нет

Есть, с клеммной колодкой

Питание:

8-20 В пост. тока или 20-24 В перем. тока; макс. 6 Вт. Power over Ethernet (PoE, IEEE802.3af Сlass3)

8-20 В пост. тока или 20-24 В перем. тока; макс. 10 Вт. Power over Ethernet (PoE, IEEE802.3af Сlass3)

Диапазон рабочих температур и влажности:

-10…+50°C, при влажности 20-80% (без конденсации)

-40…+60°C, при влажности 20-80% (без конденсации)

Габариты (ВхШхД, мм):

10 мм: 58х79х190
19 мм: 58х79х186

120х161х404

Вес, г:

950-970

3475-3650


Особенности:

Аналогичен (по функциям) тепловизору AXIS Q1910/-E, основное отличие матрица с разрешением 384x288 пик.
