3 Основные технические решения, принятые в проекте

Система телевизионного наблюдения (СТН) создана на основе системы «ТелеВизард-В».

В основе технических решений положены следующие подходы:

- основной функцией СТН является регистрация возможных преступлений и выявление несанкционированного доступа на охраняемую территорию путем срабатывания видеодетектора движения. Функция непосредственного теленаблюдения оператором является второстепенной, и будет использоваться в кризисной ситуации и при контроле посетителей при проходе через центральный вход.

- для получения максимального разрешения и динамического диапазона телевизионного сигнала использованы черно-белые телекамеры (ТВ-камеры) с разрешением 570 ТВ-линей марки VSN-741 и VСN-741 фирмы «ЭВС» г. С. Петербург с пороговой чувствительностью (соотношение сигнал/шум=10) 0,007 люкс.

(Допускается по требованию заказчика использование для внутренних помещений цветных телекамер с разрешением не хуже 400 ТВ-линей).

- использование во всех телекамерах автоматической регулировки диафрагмы (АРД).

(Допускается использование объективов без АРД для внутренних камер при условии гарантирования условиями эксплуатации постоянного светового потока от внешних источников освещения.)

- в качестве объективов выбраны высококачественные объективы, с фокусным расстоянием F=8 мм (угол зрения по горизонту 34,5°).

Данные параметры для наружных телекамер, при высоте подвеса в 3 м и угле наклона в 10°, позволяют получить расстояние идентификации – с 7,3 м, расстояние различимости – с 17,1 м, расстояние обнаружения – с 126,6 м, глубину резкости - от 1,72 м до бесконечности (рис. 111).



Рис. 111 - Параметры СОТ, рассчитанные с помощью программы «Проектировщик CCTV»

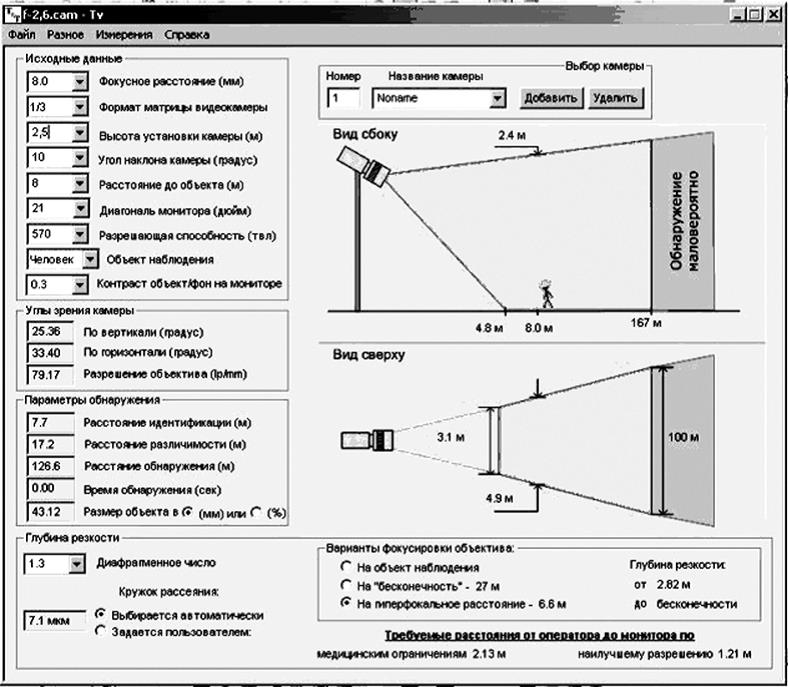

Данные параметры для внутренних телекамер, при высоте подвеса в 2,5 м. и угле наклона в 10°, позволяют получить расстояние идентификации – 7,7 м, расстояние различимости – 17,2 м, расстояние обнаружения – 126,6 м, глубину резкости от 2,82 м до бесконечности (рис. 112).



Рис. 112 - Параметры СОТ, рассчитанные с помощью программы «Проектировщик CCTV»

Для телекамеры (ТВ 13), установленной в помещении № 5 (холл здания на входе), применен объектив с фокусным расстоянием F=4 мм и углом зрения по горизонтали в 71,6°. Данные параметры при высоте подвеса в 2,5 м. и угле наклона в 10°, позволяют получить расстояние идентификации – с 2,1 м, расстояние различимости – с 6,8 м, расстояние обнаружения – с 62,5 м (рис. 113).



Рис. 113 - Параметры СОТ, рассчитанные с помощью программы «Проектировщик CCTV»

Для телекамеры (ТВ 11), установленной на входе, и телекамер (ТВ 16, ТВ 17) применен объектив с фокусным расстоянием F=2.3 мм и углом зрения по горизонтали в 116,1°. Данные параметры при высоте подвеса в 2,5 м. и угле наклона в 10°, позволяют получить расстояние идентификации – 1,6 м, расстояние различимости – 5,3 м, расстояние обнаружения - 40,7 м (рис. 114).



Рис. 114 - Параметры СОТ, рассчитанные с помощью программы «Проектировщик CCTV»

Примечание:

- для телекамер (ТВ 11, ТВ 16, ТВ 17) расчет расстояний идентификации, различимости и обнаружения произведен для объектива с фокусным расстоянием F= 2,6 мм. Реально используется объектив с фокусным расстоянием F= 2,3 мм. Фокусные расстояния объективов в 2,6 и 2,3 мм отличаются незначительно, поэтому с высокой долей точности можно считать расчетные параметры реальными.

- в проекте угол зрения телекамер по горизонту приводится по паспортным данным на объективы, поэтому они незначительно отличаются от расчетных значений.

- расположение телекамер выбрано так, чтобы подходы к любой из них наблюдались через другую (другие) телекамеры, что позволяет видеодетектору движению обнаружить нарушителя при приближении к ним и предотвратить их вывод из строя.

- периметр здания просматривается со всех сторон с целью предотвращения несанкционированного проникновения на территорию охраняемых помещений через торцы здания.

Данное решение снижает вероятности проведение террористической акции путем парковки машин с взрывчатыми веществами к стенам здания не имеющих окна.

(Допускается не устанавливать торцевые ТВ-камеры (обозначение на схеме ТВ3, ТВ4, ТВ7, ТВ8), если здание имеет высоту 6 и более этажей и подъезды к торцам здания блокируются иными средствами.)

- выбор фокусного расстояния объектива для телекамер (ТВ 11, ТВ 16, ТВ 17) в 2,3 мм продиктован стремлением получить как можно большой угол обзора и как можно меньшее расстояние до момента потери резкости объектива. При этом допускается появление геометрических искажений типа «бочка» на предельных углах наблюдения. Для более качественной регистрации посетителей на входе используется дополнительная камера в холле здания (ТВ 13) с фокусным расстоянием в 4 мм.

- использование наружных телекамер (и внутренних телекамер в коридорах здания) с объективом, имеющим фокусное расстояние в 8 мм, объясняется стремлением получить качественное изображение при максимально большом угле зрения.

На центральном посту охраны установлены:

- системные блоки на базе персонального компьютера - 3 шт;

- источники бесперебойного питания (UPS) - 3 шт;

- ЖК мониторы - 6 шт;

- источники питания для внутренних и внешних видеокамер - 2 шт.

В подвале здания - бензогенератор.

СТН построена по модульному принципу на базе ПК. Все ПК соединены между собой локальной сетью. Один ПК выполняет роль системного видеосервера, на него кроме записи информации от 4 ТВ–камер, возлагается задачи по сохранению и просмотру изображений от тревожных камер. С данного компьютера возможен доступ к локальным архивам ведомых видеосерверов. Емкость жестких накопителей локальных видеосерверов составляет 2 Тбайт, что позволяет производить на них запись с разрешением в 450 ТВ-линий от 8 камер со скоростью 15 кадров/сек непрерывно в течении 15 суток. Дале, более новая информация записывается вместо более старой, при этом видеоизображение о тревожных событиях с «откатом» в 15 с сохраняется на системном видеосервере, который тоже имеет емкость жестких накопителей 2 Тбайт.

СТН имеет встроенный детектор движения для внутренних и внешних видеокамер, входы тревоги по каждому каналу и встроенный обнаружитель пропадания видео. Детектирование осуществляется по трем параметрам: чувствительность, размер объекта и продолжительность движения. При срабатывании детектора изображение с тревожной камеры выводится в полноформатном режиме на монитор. Для получения качества изображения не ниже 450 ТВ-линий используется ЖК-монитор с диагональю в 21 дюйм.

На каждый монитор для непосредственно наблюдения выводится не более 4 ТВ-камер. Для оперативного наблюдения используется пять ЖК-мониторов. Шестой ЖК-монитор предназначен для оперативного просмотра видеоархивов и вывода на него изображения от тревожных видеокамер. Данный монитор устанавливается на ПК, выделенный под системный видеосервер. Таким образом, тревожная информация выводится в полноэкранном режиме на мониторе у оператора и у старшего смены.

Встроенный детектор активности позволяет оптимизировать запись информации и не требует дальнейшей настройки.

Технические средства телевизионного наблюдения обеспечивают:

- ручное управление элементами системы телевизионного наблюдения;

- круглосуточное наблюдение за периметром здания и внутренними помещениями оборудованных СТН;

- просмотр изображения от любой телекамеры c поста наблюдения;

- круглосуточную видеозапись на центральном посту охраны изображений от всех телекамер с регистрацией времени, даты, номера телекамеры;

- расширение системы до 24 телекамер;

- воспроизведение записи для просмотра.

Для выполнения требований, предъявляемых к системе телевизионного наблюдения, проектом предусматривается установка 20 видеокамер: 11 видеокамер для наружной установки в гермокожухах и 9 видеокамер для внутренней установки. Все видеокамеры черно-белого изображения.

Наружными видеокамерами осуществляется наблюдение за подходами к окнам здания. На мониторе можно различить человека и его действия.

Видеокамерой установленной на входе в здании (помещение холла №5) осуществляется регистрация входящих в здание, на мониторе можно идентифицировать личность входящего.

Внутренними видеокамерами осуществляется наблюдение за обстановкой:

- в коридорах здания. Видеокамеры обеспечивают просмотр нахождения людей в ночное время суток в здании;

- на 2-м этаже пом.10. Видеокамера обеспечивает идентификацию личности находящейся в этом помещении;

Для видеоархивирования изображений от всех видеокамер и для воспроизведения записи предусмотрена установка трех ПК с платой видеоввода PV-261 (2 шт. на ПК):

- длительность режима записи с 8 камер со скоростью 15 кадров/сек непрерывно в течение 15 суток;

- разрешающая способность тракта записи – воспроизведения - не менее 450 телевизионных линий (ТВЛ).

Все оборудование обработки и записи видеосигналов располагается в помещении охраны на первом этаже.
