4.2 Технология HDRC
Технология HDRC означает - High Dynamic Range CMOS. Компания IMS Vision
GmbH разработала и освоила выпуск сенсоров для цифровых видео и
фото-камер с расширенным динамическим диапазоном, равным 170 дБ по
мощности, а это означает, что отношение максимальной допустимой
освещенности (500,000 люкс) к минимальной (0.001 люкс) составляет 108
степени (рис. 102).
Рис. 102 - Сравнительные характеристики динамического диапазона
освещенностей для CCD и HDRC матриц

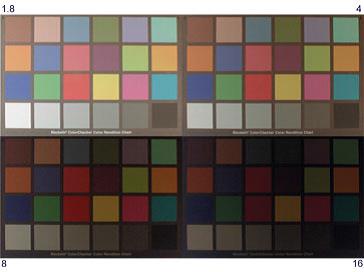

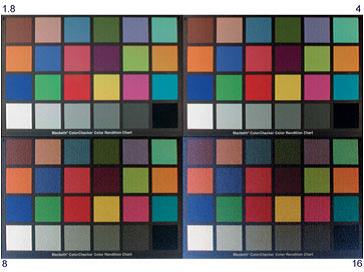

Рис. 103 - Цветопередача ПЗС (левая часть) и HDRC-матриц (правая часть)
при различных уровнях освещенностей.
Рис. 104 - KMOS HDRC камера 30 кадров/сек, ПЗС камера 1280x960 пикселей
512x256 пикселей.

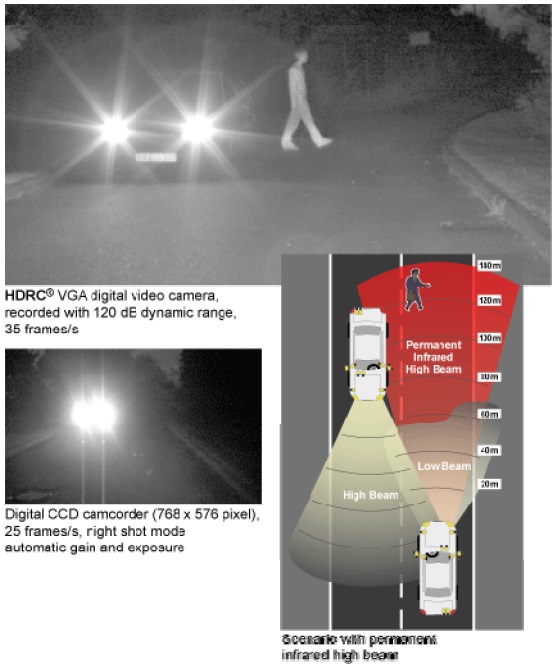

Рис. 105 - Использование HDRC камер в системах ночного видения
автомобиля
Наиболее очевидное использование HDRC камер в системах ночного видения
автомобиля. Верхний снимок позволяет отчетливо наблюдать пешехода при
воздействии фар встречного автомобиля (HDRC-технология, динамический
диапазон - 120 дБ, 35 кадров/с). При этом (нижний снимок) ПЗС- матрица
(768х576 пикселей, 25 кадров/с) полностью засвечена.
