2.2.3 Р 78.36.008-99 Проектирование и монтаж СОТ и домофонов. Рекомендации

Очевидно, что СОТ могут выполнять некоторые функции систем охранно-пожарной сигнализации (например, обнаруживать факт проникновения на охраняемый объект). Однако, несомненно, и то, что использование СОТ в таком качестве очень неэффективно как с экономической, так и с технической точек зрения. Исключение может составлять охрана больших территорий и внешних периметров, оборудование которых системами охранно-пожарной сигнализации (ОПС) либо слишком дорого, либо технически неосуществимо.

2.2.3.1 Классификация систем охранного телевидения

СОТ можно классифицировать следующим образом:

Класс I - системы, работающие при дневном освещении, т.е. в диапазоне освещенностей от полного солнца (105 лк) до заката (50 лк);

Класс II - системы, работающие при низком освещении, т.е. в диапазоне освещенностей от полного солнца (105 лк) до сумерек (приблизительно 4 лк);

Класс III - системы, работающие при лунном свете, т.е. в диапазоне освещенностей от полного солнца (105 лк) до четверти лунного света безоблачной ночью (0,1...0,4 лк);

Класс IV - системы, работающие при свете звезд, т.е. в диапазоне освещенностей от полного солнца (105 лк) до света звезд безоблачной ночью (0,0007...0,002 лк);

Класс V - инфракрасные системы, т.е. системы, в которых используются инфракрасные источники в дополнение к существующему уровню освещенности (например, для работы в полной темноте).

Примеры типичных уровней освещения:

Хорошо освещенная автомагистраль: 10 лк;

Лестница или коридор: 60 лк;

Офис или магазин: 250...500 лк.

2.2.3.2 Вопросы проектирования систем охранного телевидения

Проектирование СОТ должно осуществляться на основании технического задания, составляемого в соответствии с требованиями действующей нормативной документации.

Формирование СОТ должно проводиться по модульному принципу. При этом конфигурация, состав, основные и дополнительные функции СОТ должны быть технически и экономически обоснованы.

Информация о допустимых для СОТ воздействиях помех должна быть отражена в сопроводительной документации.

В системе должны быть предусмотрены аппаратные или программные средства обнаружения и регистрации как явных, так и скрытых отказов, а также защита от ошибок пользователя. Контроль работоспособности отдельных составных частей СОТ должен проводиться без нарушения выполнения системой основных функций.

Система охранного телевидения в целом, а также входящие в ее состав компоненты, электротехнические и другие изделия должны иметь сертификаты соответствия.

Структура СОТ, цели и задачи видеоконтроля отображаются на различных этапах проектирования по-разному. Поэтому очень важно правильно сформулировать и распределить функции, а также обеспечить четкое взаимодействие между главными заинтересованными сторонами, которыми являются заказчик (служба безопасности или собственник объекта) и подрядчик (проектировщик, поставщик оборудования и монтажная организация).

Очевидно, что никто, кроме заказчика, не может правильно определить перечень и степень вероятных угроз объекту, выбрать наиболее опасные из них, предусмотреть направления развития системы.

Организация проектирования осуществляется поэтапно:

1. Техническое задание;

2. Коммерческое предложение;

3. Проект.

Непременным условием разработки системы, полностью удовлетворяющей заказчика как по тактико-техническим характеристикам и функциональным возможностям, так и по стоимости, является полное взаимопонимание между заказчиком и разработчиком проекта, а также правильное планирование работ.

Далее проводят обследование охраняемого объекта.

2.2.3.3 Выбор и размещение оборудования

При определении количества ТК необходимо учитывать следующее:

1) недостаточное количество ТК приводит к наличию на охраняемом объекте не просматриваемых зон, в которых может перемещаться нарушитель, оставаясь незамеченным, либо могут находиться материальные ценности;

2) чрезмерное количество ТК приводит к многократному повторению большого количества ракурсов из одной зоны видеоконтроля, что мешает оператору правильно оценить ситуацию.

Таблица 27 - Размер МРД (минимальная различимая деталь) в зависимости от целевой задачи видеоконтроля

Целевая задача видеоконтроля

Размер МРД по горизонтали, мм

Идентификация

До 2

Различение

До 15

Обнаружение

Свыше 15


Для решения задачи обнаружения рекомендуется использовать камеры обычного, а для решения задачи идентификации - высокого разрешения. В любом случае отношение сигнал/шум ТК не должно быть менее 40 дБ, а коэффициент модуляции выходного видеосигнала при максимальном разрешении - не менее 15 процентов.

Чувствительность ТК определяется следующим образом:

1) с помощью люксметра, который имеет спектральную характеристику, соответствующую характеристике зрения человека, измеряют освещенность сцены;

2) определяют значение коэффициента отражения реального объекта контроля.

Таблица 28 - Значение коэффициента отражения реального объекта контроля

Объект контроля Коэффициент отражения, %

1 Одежда человека:



- белого цвета

80...90

- грязно-белого цвета

75...80

- желтого цвета

75...85

- желто-коричневого цвета

30...40

- серого цвета

20...60

- цвета слоновой кости

75...80

- ярко-голубого цвета

35...60

- ярко-зеленого цвета

50...75

2 Лицо человека

15...25


3) по технической документации определяют светосилу объектива для определения необходимого коэффициента прохождения.

Таблица 29 - Светосила объектива для определения необходимого коэффициента прохождения

Светосила Относительное отверстие Коэффициент прохождения
F 0,80 1:0,80 0,310000
F 0,95 1:0,95 0,200000
F 1,20 1:1,20 0,140000
F 1,40 1:1,40 0,100000
F 2,00 1:2,00 0,050000
F 2,80 1:2,80 0,025000
F 4,00 1:4,00 0,012500
F 5,60 1:5,60 0,006250
F 8,00 1:8,00 0,003125


4) рассчитывают минимальную освещенность на датчике изображения (Esensor), которая может быть получена в зоне контроля камеры по формуле:

Esensor=Escene х R х T / (4 х F2),

где: Esensor - освещенность на датчике изображения, лк;

Escene - освещенность сцены, лк;

R - коэффициент отражения объекта контроля;

F - светосила объектива;

Т - коэффициент передачи объектива.

Полученный результат Еsensor должен быть выше чувствительности, указанной в паспорте на ТК для данного типа источника освещения.

При установке ТК следует руководствоваться следующими принципами:

- камеру следует располагать на местности так, чтобы избежать возможных прямых засветок объектива яркими источниками света (солнце, фары машин и др.);

- размешать ТК так, чтобы размеры "мертвой" зоны были минимальными (рис. 57).

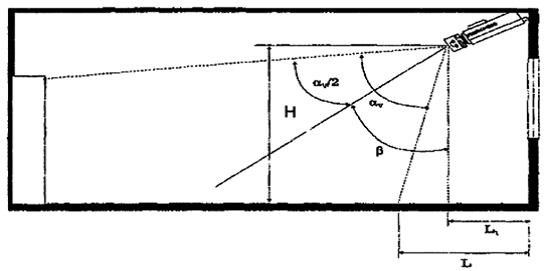

Рис. 57 - "Мертвая" зона ТК (вид сбоку)

Успешное выполнение целевой задачи видеоконтроля во многом определяется не только параметрами монитора (черно-белый или цветной, размер экрана, и т.п.), но и физиологическими характеристиками человека-оператора (особенности зрительной функции, время реакции на оценку ситуации и принятие решения, и т.п.), от которых зависят количество мониторов, приходящихся на одного оператора, и правила их расположения.

Приведем результаты (минимальное и максимальное расстояния наблюдения).

Таблица 30 - Результаты расчетов для наиболее часто используемых размеров видеомониторов

Размер экрана монитора по диагонали, дюймов (см) Рекомендуемое расстояние наблюдения, м
4(10) 0,50...0,70
5 (13) 0,65...0,87
9 (23) 1,15...1,57
12 (31) 1,55...2,10
14 (36) 1,80...2,62
20 (50) 2,55...3,50


2.2.3.4 Количество и расположение мониторов

В информационном поле рабочего места оператора различают три зоны:

В зоне 1 располагают очень часто используемые мониторы, требующие быстрого и точного анализа информации (например идентификации). На них рекомендуется выводить ТК, установленные в особо важных (или опасных) зонах объекта. В зоне 1 обычно умещается (в зависимости от расстояния наблюдения) от четырех до девяти мониторов (по два или три монитора в вертикальном и горизонтальном полях);

В зоне 2 может быть размещено от 12 до 27 мониторов;

В зоне 3 располагают редко используемые мониторы (например, включаемые по тревоге или вручную оператором).

Мониторы должны находиться на одинаковом расстоянии от оператора, т.е. располагаться по сферической поверхности (рис. 58).

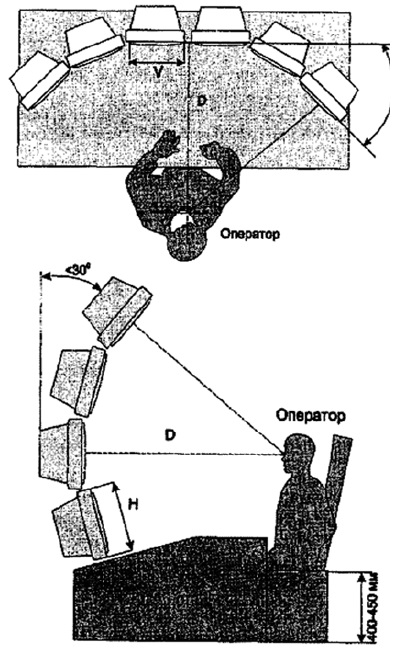

Рис. 58 - Схема рабочего места оператора

Следует особо отметить, что анализировать изображения, поступающие с нескольких мониторов одновременно, оператор практически не в состоянии - очень высока вероятность ошибки. Поэтому устанавливать для одного оператора более четырех мониторов не рекомендуется. Да и в этом случае целесообразно, чтобы оператор внимательно наблюдал один монитор, а на другие - переключал внимание при возникновении нештатных ситуаций.

При размещении мониторов на рабочем месте оператора необходимо также учитывать следующие требования:

- при потолочном освещении помещения, в котором расположены видеомониторы, рекомендуется устанавливать на экраны козырьки (чтобы оператор не увеличивал яркость и контраст изображения на мониторе);

- при необходимости местного освещения светильники должны иметь непрозрачные плафоны и быть расположены так, чтобы свет от них не попадал на экран монитора;

- использовать на мониторах специальные антибликовые экраны;

- не допускать попадания на экран монитора прямого или отраженного света от ярких источников. Нельзя располагать мониторы напротив окна или источников яркого искусственного освещения.

2.2.3.5 Устройства передачи видеосигнала

Для передачи телевизионного сигнала в СОТ могут быть использованы как проводные каналы связи (коаксиальные кабели, линии передачи "витая пара", телефонные линии, волоконно-оптические линии и др.), так и беспроводные – радиоканал, лазерный или ИК-канал.

Коаксиальный кабель – наиболее распространенный способ передачи изображения в реальных СОТ.

Как правило, входные и выходные сопротивления основных компонентов СОТ имеют значение 75 Ом, т.е. рассчитаны на применение кабелей с волновым сопротивлением 75 Ом. Поэтому применять для передачи видеосигнала кабели с волновым сопротивлением, отличным от 75 Ом, не рекомендуется.

2.2.3.6 Варианты оборудования объектов

Многообразие помещений и территорий, существующих на различных объектах, не позволяет дать однозначные рекомендации по размещению ТК на объекте. В данном разделе рассмотрены некоторые стандартные помещения (комната, коридор, лестница) и территории (периметр, стоянка автомобилей), которые могут быть на большинстве объектов, и даны рекомендации по размещению ТК в этих помещениях (на территориях). В любом случае варианты оборудования объектов должны выбираться индивидуально для каждого объекта на стадии его обследования и согласовываться с заказчиком.

При охране помещений с помощью СОТ (рис. 59) возможно выполнение следующих задач:

- общее наблюдение за текущей обстановкой в помещении;

- контроль за входной дверью;

- наблюдение за всеми проемами (двери, окна) помещения.

Для решения примера возьмем конкретные размеры помещения А=3 м, В=4 м.

Первую задачу решает ТК1, обладающая широким углом зрения (до 100°), а следовательно, охватывающая всю площадь помещения. Минимальная различимая деталь (изображения) на дальней границе зоны видеоконтроля при этом Sн = 31 мм.

С помощью ТК1 возможно выполнение только целевой задачи – обнаружения.

Для контроля всех входящих в помещение используется ТК2, которая имеет малый угол зрения. Выбирают камеру с углом зрения по вертикали, исходя из высоты двери или роста человека (т.е. поле зрения по вертикали Н равно, примерно, 1,8 м). Минимальная различимая деталь (изображения) при этом Sн = 4 мм.

С помощью этой ТК возможно выполнение целевой задачи различения объекта контроля. Для идентификации объекта контроля применяют ТК высокого разрешения (R = 600 ТВЛ).

Для наблюдения за всеми проемами помещения используется расположенная на потолке на поворотном устройстве ТКЗ, оборудованная объективом с трансфокатором и имеющая предустановки на окна и двери.

Для охраны коридора, как и для охраны комнаты, возможно решение следующих задач:

- наблюдение за всеми лицами, выходящими в коридор из кабинетов;

- контроль всех лиц, входящих в коридор через входную дверь (например, с лестничной клетки).

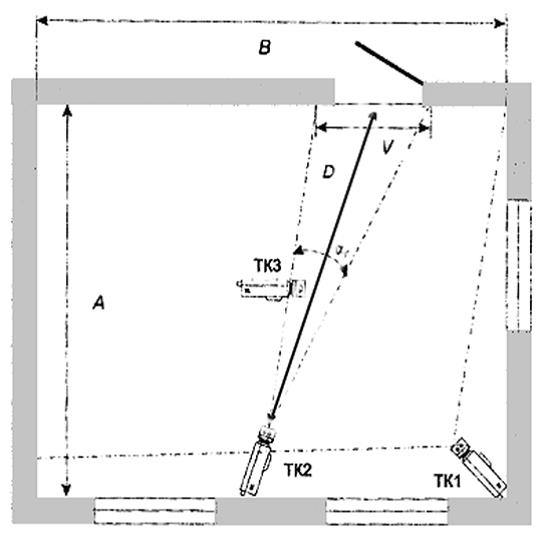

Рис. 59 - Схема охраны помещения

Решение этих задач можно выполнить (рис. 60) с помощью одной ТК, оборудованной объективом с трансфокатором, или двух ТК с большим и малым углами зрения (aГ1 и aГ2).



Рис. 60 - Схемы охраны коридора

При длине коридора 10 м, ширине 2,5 м и расположении первой двери на расстоянии 3 м от ТК имеем на дальней границе зоны контроля

S(aГ1) = 21 мм; S(aГ2) = 6 мм.

T. о. с помощью таких ТК можно выполнять целевую задачу обнаружения и различения соответственно. Если применяют объектив с трансфокатором, его увеличение должно быть равно 3 при минимальном угле обзора aГ2=15°. Для выполнения задачи по идентификации входящих в торцевую дверь лиц используют ТК высокого разрешения.

2.2.3.7 Выводы

Наиболее интересными с точки зрения эксплуатации являются следующие положения:

Таблица 31 - Размер МРД (минимальная различимая деталь) в зависимости от целевой задачи видеоконтроля

Целевая задача видеоконтроля Размер МРД по горизонтали, мм
Идентификация До 2
Различение До 15
Обнаружение Свыше 15


Для решения задачи обнаружения рекомендуется использовать камеры обычного, а для решения задачи идентификации - высокого разрешения. В любом случае отношение сигнал/шум ТК не должно быть менее 40 дБ, а коэффициент модуляции выходного видеосигнала при максимальном разрешении - не менее 15 процентов.




Далее >>>
