3.5.3 Антенны объектовые направленные Y3VHF, Y5VHF, Y4UHF(L,H), Y6UHF(L,H), ANT459Y, ANT460LY, SF7/453-468, SF10/440-470

В качестве направленных антенн УКВ диапазона на стационарных объектах обычно применяются укороченные (т.е. имеющие длину l < λ) дипольные антенны типа «волновой канал», называемые, по именам изобретателей, антеннами Уда-Яги.

Реже, когда требуется более высокий КУ, используются удлиненные ( l < λ) антенны «ВК», либо антенные системы, состоящие из двух или более «ВК», установленных на одной мачте и подключённых к фидеру через специальный сумматор, подобный суммирующим устройствам коллинеарных антенн с параллельным питанием.

Кроме того, находят применение удлиненные логопериодические антенны, отличающиеся от антенн «ВК» способом возбуждения, который обеспечивает более широкую рабочую полосу частот и более высокое защитное отношение «вперед-назад», а также так называемые логодиректорные антенны.

Последние являются гибридными антеннами, сочетающими в себе вибраторную логопериодическую структуру логопериодической антенны в качестве возбудителя и пассивные элементы, как у «ВК». Такие антенны обладают достоинствами антенн обоих типов.

Данные антенны, или схожие с ними по характеристикам, рекомендуются для установки на охраняемых объектах в случае необходимости увеличения дальности связи.

Диаграммы направленности и графики КСВ для вышеуказанных антенн приведены в Приложении 4.

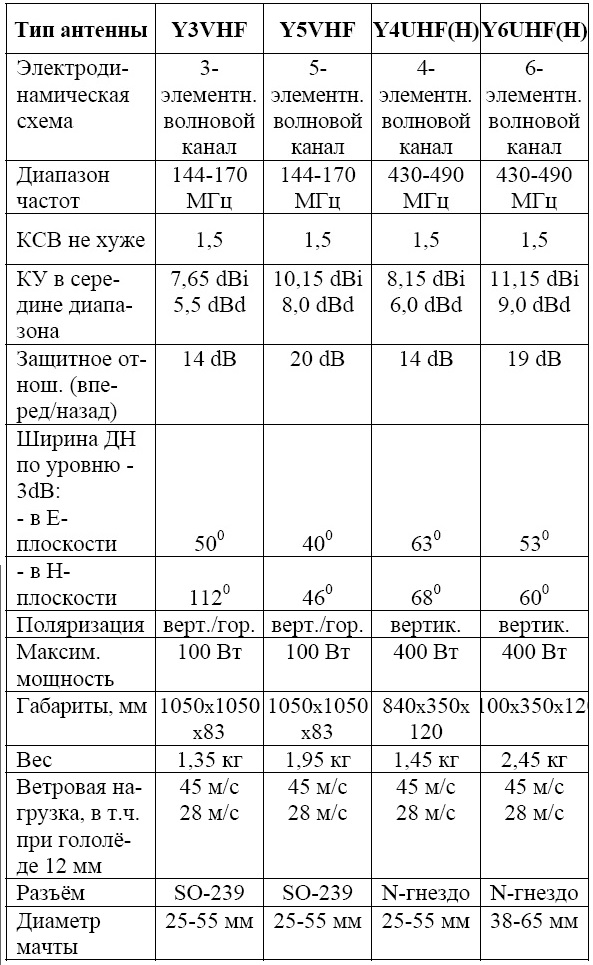

Технические характеристики объектовых направленных антенн Y3VHF, Y5VHF, Y4UHF(L,H), Y6UHF(L,H)



Технические характеристики объектовых направленных антенн ANT459Y, ANT460LY, SF7/453-468, SF10/440-470
