3.5 Наиболее распространенные типы антенн, применяемые в радиоканальных системах передачи извещений

3.5.1 Антенны базовые коллинеарные c последовательным питанием ANLI A-1000MV1, A-300MV, A-300MU, A-200MU


Все вышеуказанные антенны состоят из нескольких излучающих элементов длиной по 5/8λ или по 5/8λ + 1/4λ.

Излучающие элементы соединяются между собой последовательно через фазосдвигающие дроссели, которые компенсируют «отрицательные» набеги фазы тока в антенне в 135° (3/8λ), но сами практически не излучают.

Благодаря этому все элементы каждой из таких антенн излучают синфазно, ширина ДН антенны в Е-плоскости (угол раствора главного лепестка) резко сужается, а угол возвышения максимума излучения над горизонтом, называемый в технических данных антенн углом излучения, уменьшается практически до 0°.

С целью снижения активных потерь в антенне все ее излучающие и фазирующие элементы изготовлены из высокопроводящей медной проволоки диаметром около 3 мм.

Несущей конструкцией антенны служит высокопрочный корпус (пенал) из многослойного фибергласа, состоящий из одной или нескольких секций, оснащенных соединительными муфтами. Корпус надежно защищает установленную антенну от атмосферных воздействий и ветровой нагрузки, а в разобранном виде его секции служат контейнерами для транспортировки.

Антенны поставляются настроенными на нижние частоты своих диапазонов, однако, их перестройка на более высокие частоты не требует специального оборудования, т.к. осуществляется простым укорочением всех излучающих элементов (кроме противовесов) в соответствии с прилагаемыми подробными инструкциями по настройке и сборке и карточками размеров.

В комплект поставки входят специальные ключи для соединения элементов антенны и секций корпуса, а также крепеж для установки антенны на мачту.

Данные антенны, или схожие с ними по характеристикам, рекомендуются для установки на пунктах централизованной охраны.

Сведения, необходимые для настройки вышеуказанных антенн, приведены в Приложении 2.

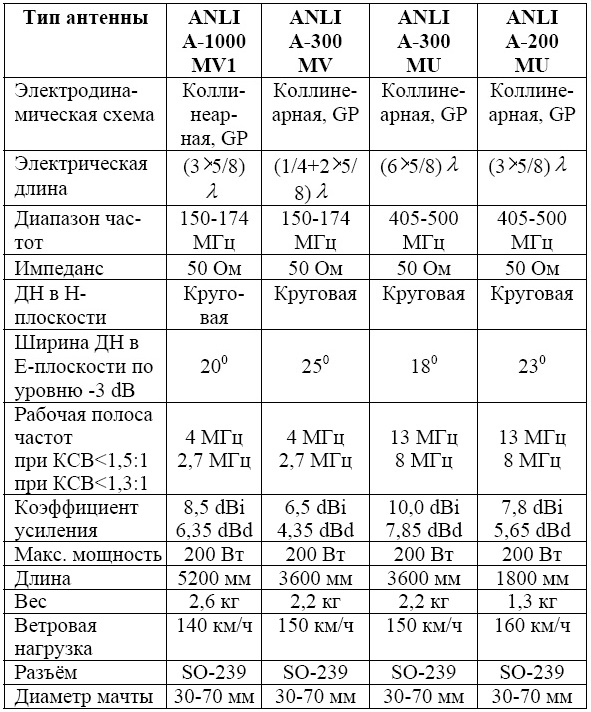

Технические характеристики базовых антенн
