3.5.2 Антенны объектовые ненаправленные GP 3-E, CX 164 U, CX-455

Все предлагаемые модели антенн по их конструктивному исполнению рассчитаны на установку на вершинах антенных мачт и при этом обеспечивают круговые ДН при сравнительно небольших углах излучения в Е-плоскости и невысоких КУ. Это несколько ограничивает, хотя и не исключает, применение таких антенн и в качестве базовых.

Не исключаются и боковые крепления этих антенн к мачтам или стенам зданий при помощи специальных кронштейнов (в комплекты поставки не входят), если допустимы «провалы» ДН в плоскости Н (со стороны мачты или стены) на 2-3 или более децибел. Зато в «незакрытых» направлениях (мачтой или стеной) может быть получен выигрыш на 2-3 дБ за счет отражений.

Благодаря заземлению узлов питания и излучающих элементов антенн по постоянному току и при условии хорошо заземленных мачт обеспечивается защита АФТ от статического электричества и разрядов без специальных грозозащитных устройств.

Антенны СХ164U и СХ455 с встроенными в их корпуса гамма-согласователями являются «узкополосными» моделями двух широкополосных конструктивных рядов СХ 2m и СХ 70cm, настройка которых на их рабочие полосы частот производится на заводе.

Антенна GP3-E имеет телескопическую конструкцию и может настраиваться непосредственно пользователем в соответствии с прилагаемой инструкцией и карточками настройки. Частота настройки уточняется при помощи КСВ-метра (SWR-meter).

Сведения, необходимые для настройки вышеуказанных антенн, приведены в Приложении 3.

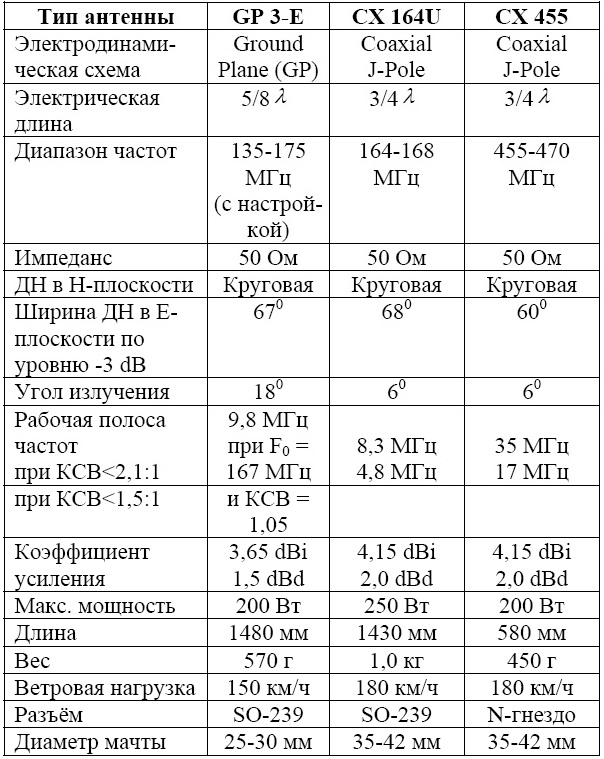

Технические характеристики объектовых ненаправленных антенн
