9.2 Устройства «Ольха»

Назначение, области применения и основные характеристики устройств «Ольха»

Устройства «Ольха» представляют собой платы расширения для персонального компьютера. «Ольха» обеспечивает обслуживание одновременно от одной до шестнадцати телефонных линий и других источников аудиоинформации или до 4-х высокоскоростных потоков Е1.

Цифровой поток E1 имеет 30 каналов, каждый по 64 Кбит/сек для голоса или данных и 2 канала для сигнализации - один для синхронизации оконечного оборудования - содержит кодовые синхрослова и биты сигнализации, другой для передачи данных об устанавливаемых соединениях. Общая пропускная способность E1 = 2,048 Мб/с = 2048 Кбит/сек = 2048000 бит/сек.

Некоторые модели плат имеют независимый канал с раздельными разъемами для подключения микрофона и колонок. Архитектура на базе цифрового сигнального процессора позволяет осуществить распознавание и генерацию всех сигналов телефонной сигнализации, а также решение большого количества задач по цифровой обработке аудиосигналов. Один компьютер может работать с несколькими устройствами «Ольха».

Среди наиболее распространенных можно перечислить следующие области применения устройств компьютерной телефонии «Ольха»:

• системы записи телефонных переговоров;

• голосовая почта, рассылка голосовых сообщений;

• системы голосовых меню, автоматизированные справочные системы;

• шлюзы IP-телефонии;

• цифровые автоответчики;

• автоматизация работы диспетчерских служб.

В настоящее время производится три серии плат: «Ольха-9P», «Ольха-10LP» и «Ольха-14».

Универсальные платы компьютерной и IP телефонии "Ольха-9P"

"Ольха-9P" - универсальные PCI-платы, встраиваемые в компьютер, и предназначенные для использования в приложениях компьютерной и IP-телефонии (шлюзы IP-телефонии, системы записи телефонных переговоров, учрежденческие АТС, голосовая почта, автоматизированные справочные системы, центры телефонного обслуживания, цифровые автоответчики и многие другие). Это PCI-платы с поддержкой специализированной шины CT bus (H.100), обеспечивающей обслуживание одновременно до 16-ти полнодуплексных аналоговых телефонных линий, либо до 8-ми внутренних ISDN BRI-линий цифровых мини-АТС, либо до 4-х высокоскоростных потоков E1, либо комбинации из вышеприведенных вариантов, в зависимости от типа и количества (до 4-х) устанавливаемых мезонинов.



Рис. 9.2
Плата "Ольха-9P"



Базовые комплектации плат "Ольха-9P":

"Ольха-9P/ОК" - универсальные компьютерные PCI-платы "Ольха-9P", с установленными на них одним или несколькими мезонинами типа "МА9-ОК", предназначены для работы c 1-16 аналоговыми двухпроводными телефонными линиями, а также для высокоомного мониторинга телефонных линий и других источников аудиоинформации;

"Ольха-9P/АК" - универсальные компьютерные PCI-платы "Ольха-9P", с установленными на них одним или несколькими мезонинами типа "МА9-АК", предназначены для реализации 1-16 двухпроводных абонентских комплектов (интерфейс FXS) с ring-генератором, каждый канал которых является полным аналогом двухпроводной телефонной линии с возможностью выдачи "звонка" по команде от компьютера;

"Ольха-9P/ISDN" - универсальные компьютерные PCI-платы "Ольха-9P", с установленными на них одним или несколькими мезонинами типа "МА9-ISDN", предназначены для помехоустойчивого ввода и декодирования 1-8 потоков ISDN BRI 2B+D от внутренних ISDN BRI-линий цифровых УАТС;

"Ольха-9P/E1" - универсальные компьютерные PCI-платы "Ольха-9P", с установленными на них одним или двумя мезонинами типа "МА9-E1", предназначены для обслуживания и мониторинга 1-4 цифровых потоков E1.

Платы компьютерной и IP телефонии "Ольха-10LP"

"Ольха-10LP" - малоканальные PCI-платы, встраиваемые в компьютер, и предназначенные для использования в приложениях компьютерной и IP-телефонии (шлюзы IP-телефонии, телефонные IP-удлинители, системы записи телефонных переговоров, учрежденческие АТС, голосовая почта, автоматизированные справочные системы, центры телефонного обслуживания, цифровые автоответчики и многие другие).

Платы "Ольха-10LP" являются модификацией плат серии "Ольха-9,-10" и выполнены в конструктиве PCI по обычной, одноплатной технологии, т.е. установка мезонинов не предусмотрена.

"Ольха-10LP" - обеспечивают полнодуплексное обслуживание до 4-х аналоговых двухпроводных телефонных линий (интерфейс FXО или высокоомный мониторинг) и одного линейного входа/выхода в режимах "ЕС" (поддержка эхокомпенсации G.165 и алгоритмов компрессии голоса G.711, GSM0610) и "ЕСХ" (поддержка эхокомпенсации G.165 и алгоритмов компрессии голоса G.711, GSM0610, G.729, G.723.1). Платы могут поставляться с наличием или отсутствием линейного канала (вход с микрофона, выход на стерео колонки).



Рис. 9.3
Плата "Ольха-10LP"



Универсальные платы компьютерной и IP телефонии "Ольха-14"

"Ольха-14" - поколение плат компьютерной и IP телефонии с поддержкой шины CT-bus (H.100), позволяющих реализовать приложения CTI с минимальными затратами времени и обеспечивающими высокую плотность обслуживаемых каналов на один PCI-слот компьютера.

В платах "Ольха-14" реализована новая для серии "Ольха" архитектура. Как и в "Ольхе-9", используется мезонинная технология, но, в отличие от "Ольхи 9", расширены возможности материнской платы, увеличена номенклатура и уменьшены габариты мезонинов.

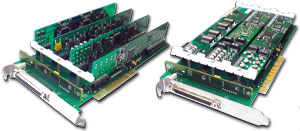

Рис. 9.4
Платы "Ольха-14"



На плате "Ольха-14" предусмотрена установка мезонинов следующих видов:

• интерфейсные терминальные мезонины обеспечивают подключение плат к различным телефонным линиям (FXS, FXO, ISDN BRI, Е1) в качестве терминального окончания;

• интерфейсные мониторинговые мезонины предназначены для съема информации с аналоговых и цифровых телефонных каналов связи посредством высокоомного подключения;

• вычислительные мезонины (ускорители) позволяют гибко наращивать голосовые ресурсы платы. Каждый ресурс обеспечивает: АРУ с шумоподавителем, VOX, эхокомпенсацию G.165; компрессии G711 (A/µ-law), GSM0610, G.723, G.729; работу в режиме терминального факс аппарата по T.30; режим факс сессии по T.38; режим мониторинга (перехвата) факсимильного сеанса связи; работу в режиме модема V.27, V.29. Для G.723, G.729 предусмотрены режим VAD и компенсация потерь голосовых пакетов.

Управление и координацию работы всех мезонинов, в том числе и обработку голосовых данных, обеспечивает мощный центральный процессор, установленный на материнской плате, ресурсы самого ПК при этом не задействуются. Этим обеспечивается высокая производительность работы платы. Поддерживаемая шина межплатной коммутации CT-bus (H.100) также позволяет производить коммутацию любых каналов между платами без использования ресурсов ПК.

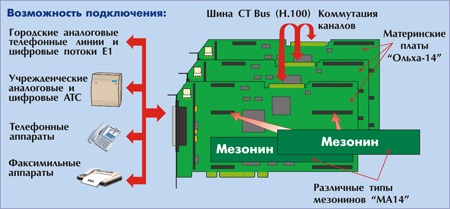

Рис. 9.5
Возможности подключения плат "Ольха-14"



Мезонинное исполнение позволяет устанавливать на плату только необходимые ресурсы, подбирая их произвольную комбинацию в требуемом количестве под конкретную задачу. Одна плата может одновременно выполнять функции интерфейсной платы, голосовой и факсимильной с поддержкой аудиоконференций.
