1.4 Система охранного телевидения «АСБ-Видео»

Система «АСБ-Видео» предназначена для эксплуатации как в составе интегрированного комплекса безопасности «Пахра», так и в качестве самостоятельного применения в системе охранного видеонаблюдения.

1.4.1 Состав комплекса

Программный комплекс «АСБ-Видео» использует двухуровневую архитектуру программного обеспечения, состоящую из АРМ «Видеосервер» и АРМ «Видеоклиент».

АРМ «Видеосервер» предназначен для:

• настройки параметров видеоустройств;

• приема информации (видео, аудио и событий) от видеоустройств;

• ведения архива (видео, аудио и событий);

• передачи информации (видео, аудио и событий) на АРМ «Видеоклиент».

АРМ «Видеоклиент» предназначен для:

• отображения информации (видео, аудио и событий) операторам системы видеонаблюдения;

• приема и выполнения команд оператора.

Использование АРМ «Видеосервер» и АРМ «Видеоклиент» в различных сочетаниях позволяет создавать системы безопасности видеонаблюдения различных масштабов и конфигураций.

АРМ «Видеосервер» и АРМ «Видеоклиент» могут быть установлены как на одном рабочем месте (локальная конфигурация), так и взаимодействовать по локальным и глобальным сетям Ethernet.

«АСБ-Видео» обеспечивает охранное видеонаблюдение с возможностью записи и отображения на одном компьютере на 4 мониторах 64 видеокамер «живого видео» (25 кадров в секунду) в разрешении 4CIF каждая. (Формат 4CIF для стандарта PAL соответствует размеру кадра 704 на 576 пикселей).

В сетевой конфигурации на удаленном АРМ «Видеоклиент» также обеспечиваются возможность отображения на одном компьютере на 4 мониторах 64 видеокамер видео с теми же параметрами.

Количество удаленных АРМ «Видеоклиент» зависит от пропускной способности сегмента локальной сети. На передачу медиаданных с одной видеокамеры расходуется 512 Кбит/сек пропускной способности сети в разрешении 1CIF (Формат 1CIF для стандарта PAL соответствует размеру кадра 352 на 288 пикселей) с частотой 25 кадров в секунду и 2048 Кбит/сек в разрешении 4CIF с частотой 25 кадров в секунду.

При выборе конфигурации компьютера для системы видеонаблюдения следует учитывать, что производительность процессора должна обеспечивать возможность декодирования до 64 потоков видео в разрешении 4CIF. Конкретные модели процессоров здесь указываться не будут из-за большого разнообразия и быстрого развития технологий в компьютерной сфере.

Отметим, что кроме рабочей частоты, скорость декодирования видео зависит от таких параметров процессора, как:

- архитектура процессора (Intel P6, Intel NetBurst, Core, AMD K7, K8 и прочие);

- объем кэша второго уровня процессора;

- наличие технологии Hyper Threading;

- скорость работы с ОЗУ (пропускная способность шины процессора).

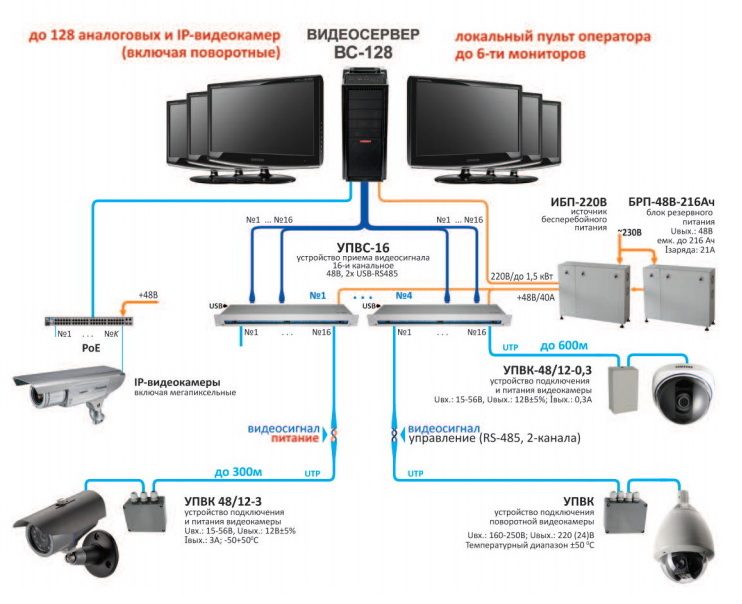

Схема подключений основных компонентов видеосервера

Рис. 1.7
Схема подключений основных компонентов видеосервера



1.4.2 Функциональные характеристики комплекса «АСБ-Видео»

• подключение обзорных (неуправляемых) видеокамер с дистанционным адаптивным питанием, грозозащитой и подогревом (в уличном исполнении). Подключение (питание и прием видеосигнала) каждой из видеокамер по одному кабелю типа «витая пара» на расстоянии до 350 м;

• подключение уличных купольных (управляемых) полноприводных видеокамер с переключением режимов день/ночь;

• конфигурирование - описание количества, состава, структуры и характеристик устройств подсистемы видеонаблюдения;

• видеообнаружение с использованием детектора движения. Настройка конфигурации и чувствительности зоны обнаружения движения, настройка расписаний работы по дням недели;

• индикация сработки детектора движения;

• возможность вывода видеоинформации от любой видеокамеры на любом АРМ по команде оператора или по событию в охранной подсистеме и СКУД (тревожной ситуации);

• возможность одновременного вывода сообщений о тревожной информации и видеоинформации с видеокамер на нескольких АРМ;

• возможность получения стоп-кадра с последующим сохранением в файл или выводом на печать;

• автоматическая настройка программным обеспечением АРМ яркости и контрастности изображения при изменении условий освещенности внешней среды;

• ведение видеоархива для каждой видеокамеры;

• кадровая частота до 25 кадров в секунду на видеокамеру («живое видео») не зависимо от количества видеокамер;

• разрешение до 704x576 пикселей при записи в видеоархив, просмотре из архива и отображении;

• поддержка технологии многопоточности с целью минимизации требований к количеству и характеристикам компьютеров;

• настройка качества видео для основного видеопотока (кадровая частота, разрешение, степень компрессии, эффективная скорость передачи и др.);

• настойка качества видео для дополнительного видеопотока (кадровая частота, разрешение, степень компрессии, эффективная скорость передачи и др.);

• ручная настройка качества изображения (яркости, контрастности и насыщенности);

• настройка и управление шаблонами (квадраторами) отображения видеокамер на видеомониторе. На один монитор может назначаться любое количество шаблонов отображения, переключаемых автоматически по тревожной ситуации или по команде оператора;

• быстрый поиск записи по дате и времени;

• режим замедленного и ускоренного воспроизведения видеоизображения;

• режим покадрового просмотра видеоизображения;

• просмотр видеоархива любой видеокамеры без необходимости остановки записи;

• автоматический контроль и управление свободным дисковым пространством при записи видеоинформации;

• настройка характеристик видеоархива - выбор видеопотока для записи, записи звука и типа записи - постоянная, по команде оператора и по тревожному событию;

• настройка характеристик передачи - выбор показателей качества видеопотока для отображения видеоинформации в одно- и многооконном режимах для согласования разрешающей способности окна видеомонитора с разрешением входного потока;

• настройка локальной сети (протоколов обмена TCP/UDP);

• выбор режимов отображения видеоокон - «все одинаковые», «во весь экран», «одно большое - остальные маленькие»;

• управление и отображение состояния видеокамер (детекторов движения) из АРМ оператора при помощи соответствующих иконок на интерактивных планах помещений;

• управление режимом отображения видеокамер по событиям в системе охранно-пожарной сигнализации и СКУД;

• ведение, просмотр и прослушивание синхронного (видео/аудио) медиаархива;

• возможность ведения двух медиаархивов различной глубины;

• возможность получения стоп-кадра с последующим сохранением в файл или выводом на печать;

• возможность сохранения видеофрагмента в видеофайл;

• ведение протокола событий в формате - время события, источник события (видеокамера, компьютер и т.д.), описание события;

• автоматическое восстановление видеоизображения после отказов и восстановлений локальной вычислительной сети и линий связи с видеокамерами.

1.4.3 Ключевые преимущества

• интуитивно понятный интерфейс пользователя системы безопасности видеонаблюдения;

• охранное телевидение, как система, может быть практически любой размерности, начиная с единиц, и заканчивая тысячами видеокамер;

• установка видеонаблюдения в любых климатических условиях (±50 C°);

• возможность гибкой настройки конфигурации рабочих мест операторов видеонаблюдения. Охранное телевидение «АСБ-видео» позволяет отображать любую видеокамеру на любом количестве рабочих мест. На один компьютер может подключаться до 8 мониторов и до 64 видеокамер «живого видео» (25 кадров/сек) с разрешением 4 CIF;

• возможность создания локальных и удаленных (сетевых) рабочих мест;

• оперативная установка видеонаблюдения и возможность наращивания в процессе эксплуатации;

• возможность работы с как с платами видеозахвата, так и цифровыми IP-видеосерверами;

• возможность создания шаблонов мониторов. Количество шаблонов не ограничено. Каждый шаблон может содержать произвольное количество окон;

• возможность автоматической программной настройки яркости и контрастности изображения при изменении освещенности внешней среды на основе анализа спектра видеосигнала;

• управление поворотными видеокамерами, поддерживающими протоколы Pelco-P или Pelco-D;

• использование технологии многопоточности - получение от каждой видеокамеры одновременно двух видео-потоков с различными характеристиками. Автоматическое переключение видеопотоков для оптимизации требований к вычислительным ресурсам персональных компьютеров в зависимости от количества окон в шаблоне монитора;

• синхронная запись звука;

• возможность создания и использования интерактивного графического плана (при работе в составе ИКБ «Пахра»);

• интеллектуальный доступ к журналу событий (при работе в составе ИКБ «Пахра»). Автоматический поиск и синхронный вывод видео- и аудиоинформации по тревожному событию в системе безопасности.

1.4.4 Состав оборудования АСБ-ВИДЕО

Устройство приема видеосигнала 16-канальное УПВС-16

Предназначено для подключения видеокамер к оборудованию видеорегистрации и источнику постоянного напряжения 18-54В для их питания.

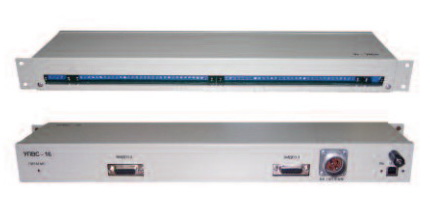

Устройство УПВС-16

Рис. 1.8
Устройство УПВС-16



• 2 активных 8-канальных приемника видеосигнала по кабелю “витая пара” UTP с 4-ступенчатой коррекцией АЧХ для компенсации ВЧ потерь (0-6-12-18dB на частоте 4.43 МГц);

• преобразователь USB-RS485 на 2 выходные линии, для управления поворотными видеокамерами по интерфейсу RS-485 от компьютера;

• распределительная колодка для питания 16 видеокамер с индивидуальной токовой защитой по каждому выходу;

• источник напряжения 12В для питания внутренней схемы;

• схема защиты от грозовых разрядов по всем выходам;

• установка в стойку 19”;

• крепление на стену.

Технические характеристики:

• диапазон рабочих температур - 0 +50 °C;

• исполнение IP20;

• диапазон входных / выходных напряжений: 42-55В;

• максимальный ток нагрузки на 1 канал 2А, но не более 16А на все каналы;

• полоса пропускания видеотракта 25Гц-8МГц;

• максимальная дальность линии связи:
- ЧБ сигнала - 900 м;
- ЦВ сигнала - 600 м.

Устройство подключения видеокамеры УПВК

Предназначено для подключения и питания видеокамер по одному кабелю типа “витая пара”. Обеспечивает преобразование несимметричного видеосигнала от видеокамеры в симметричный, а также грозозащиту.

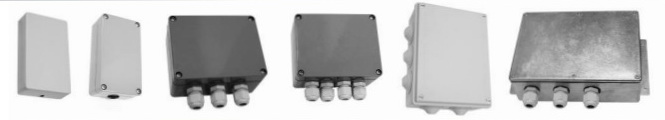

Варианты внешнего исполнения УПВК

Рис. 1.9
Варианты внешнего исполнения УПВК



Таблица 1.2. Технические характеристики УПВК
Устройство U вх., В U вых., В Ток нагр., А Диапазон температур Исполне-ние Защита от перегрузки и импульсных помех Грозо-защита Доп. функции

УПВК-0,3П

16-30 12±5% 0,35 0 +50 °C IP20 Да

УПВК-0,3П исп.2

18-55 12±5% 0,5 0 +50 °C IP20 Да

УПВК-0,3П исп.3

16-30 12±5% 0,35 0 +50 °C IP20 Да   Встр. микрофон

УПВК-1У

16-30 12±5% 1,7 ±50 °C IP65 Да Да

УПВК-1У исп.2

18-55 12±5% 3 ±50 °C IP65 Да Да

УППВК

16-30 Внешний ИП - ±50 °C IP65 Да Да

УПВК А220/А24

~160-250 24В/ 220В ±10% 0,45/ 4 ±50 °C IP65 Да Да

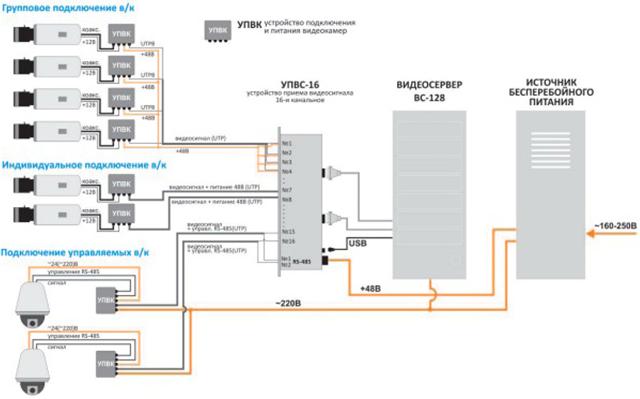

Схема построения системы охранного видеонаблюдения на базе аналоговых видеокамер

Рис. 1.10
Схема построения системы охранного видеонаблюдения на базе аналоговых видеокамер
