ПРИЛОЖЕНИЕ Г

Организация централизованной охраны с помощью оборудования СПИ «Юпитер» по сетям Ethernet

По назначению оборудование СПИ «Юпитер», допускающее работу с использованием цифровых сетей, подразделяется на две группы:

- устройства, используемые для адаптации к цифровым сетям ранее выпускавшегося оборудования, не имеющего в своем составе интерфейсов подключения к IP-сети;

- устройства изначально ориентированные на работу с цифровыми IP-сетями.

Первая группа представлена линейкой конверторов, позволяющих подключить к IP-сети как оборудование приемного комплекта (конверторы TCP/IP-RS232, TCP/IP-RS485), так и объектовое оборудование, использующее телефонные линии (конверторы «18 кГц - Ethernet», «18 кГц - GPRS»).

Вторая группа представлена, для приемного комплекта, модификацией КПЦО (коммутатора пульта централизованной охраны) для установки в шкаф 19" (конвертор включен в состав блока).

Объектовые приборы второй группы:

ППКОП «Юпитер» 4GSM............................... - подключение с использованием GPRS

ГК РИО с ИМ-Ethernet.................................. - подключение с использованием Ethernet

ГК РИО с ИМ-GSM.......................................... - подключение с использованием GPRS

ГК РИО с ИМ-Ethernet и ИМ-GSM - подключение с использованием Ethernet и GPRS

ГК РИО с ИМ-GSM.......................................... - подключение с использованием GPRS

ПОИСК с ИМ-Ethernet................................. - подключение с использованием Ethernet

ПОИСК с ИМ-GSM.......................................... - подключение с использованием GPRS

ППКОП «Юпитер» 24К с ИМ-Ethernet...... - подключение с использованием Ethernet

ППКОП «Юпитер» 24К с ИМ-GSM............... - подключение с использованием GPRS

РИО-Т/РИО-5Т............................................... - подключение с использованием Ethernet

ППКОП «Юпитер» 4/8/16 IP/GPRS - подключение с использованием Ethernet и GPRS

1. Подключение оборудования приемного комплекта

Оборудование приемного комплекта размещается в телефонных узлах (квартальных или домовых выносах), куда сводятся традиционные телефонные линии, поступающие от охраняемых объектов.

Вне зависимости от типа предполагаемого подключения к опорной сети (ADSL, FTTC, FTTB), оборудование приемного комплекта имеет дело с Ethernet-подключением.

Тип оборудования, используемого для формирования Ethernet-интерфейса, зависит от телефонного оператора (тип используемого оптического волокна, задействованные протоколы, применяемая линейка оборудования и т.д.).

При использовании ADSL для организации Ethernet-подключения задействуются ресурсы оборудования выноса (платы DSLAM) ориентированного на обслуживание абонентов. Отдельная ячейка DSLAM программируется для подключения к IP/VPN-сети. Для формирования Ethernet-интерфейса используется ADSL-модем, предоставляемый, как правило, телефонным оператором.

Варианты подключения приемного комплекта разнятся только объемом телефонных линий требующих контроля, что определяет состав используемого оборудования.

1.1 Подключение приемного комплекта на АТС

При размещении на районных АТС задействуется следующее оборудование, представленное в таблице Г.1.

Таблица Г.1 - Количество и перечень оборудования устанавливаемого на АТС
Оборудование Назначение Кол-во
КПЦО 19"(1)

Объединение информационных потоков от более чем 16-и УТ

1
УТ 19"

Контроль объектового оборудования, подключаемого по телефонным линиям

1 на 20 линий
Шкаф 19"

Монтажный конструктив для установки оборудования приемного комплекта, в зависимости от ситуации может использоваться шкаф на 7/12 или 16 УТ

По числу УТ
Кросс-рамки(2)

Используются для подключения абонентских и станционных линий внутри шкафа.

1 на 2 УТ


Примечания:

1) Если число УТ (устройств трансляции) на АТС не превышает шестнадцати, то АТС может рассматриваться как квартальный вынос, и использовать КПЦО не требуется;

2) При необходимости шкафы на 12/16 УТ могут быть использованы для размещения 24/32-х УТ, при условии установки дополнительных кросс рамок и наличия доступа к задней двери шкафа.






Рисунок Г.4 - Подключение оборудования приемного комплекта на АТС



1.2 Подключение приемного комплекта на квартальных выносах

При формировании приемных комплектов квартальных и домовых вносов приходится, дополнительно к традиционным, решать задачу обеспечения оборудования приемного комплекта гарантированным питанием. Это связано с тем, что на выносах, как правило, предоставляется только возможность подключения к сети 220 В, при этом данное подключение не защищено от кратковременных отключений. При размещении на районных АТС данная проблема, как правило, не стоит, так как имеется возможность получения гарантированного питания станционного типа.

Для решения данной задачи комплект оборудования приемного комплекта может быть доукомплектован источниками бесперебойного питания РБП-54/2.5. Использование данного блока позволяет решить проблему резервированного питания оптических преобразователей и модемов, так как источник также предоставляет резервированное питания 12 В (см. рисунки Г.5, Г.6).

При размещении на квартальных выносах задействуется следующее оборудование, представленное в таблице Г.2.

Таблица Г.2 - Количество и перечень оборудования устанавливаемого на выносах
Оборудование Назначение Кол-во
УТ 19"

Контроль объектового оборудования, подключаемого по телефонным линиям

1 на 20 линий
TCP/IP-RS232

Преобразование сигналов из Ethernet в RS-232

1
Шкаф 19"

Монтажный конструктив для установки оборудования приемного комплекта, в зависимости от ситуации может использоваться шкаф на 7/12 или 16 УТ

По числу УТ
РБП-54/2.5

Обеспечение бесперебойного питания оборудования приемного комплекта

1

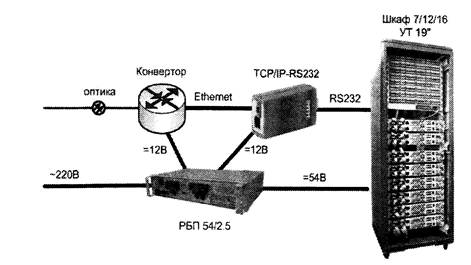

Рисунок Г.5 - Подключение оборудования приемного комплекта на квартальном выносе

1.3 Подключение приемного комплекта на квартальных выносах

Размещение оборудования приемного комплекта в домовых выносах характеризуется, как правило, отсутствием возможности установки отдельного шкафа для монтажа охранного оборудования (при наличии возможности установки шкафа подключение аналогично случаю использования квартального выноса, см. выше п. 2.2).

Число абонентских линий, требующих контроля, на домовом выносе относительно невелико, что позволяет арендовать место для установки охранного оборудования в шкафу оператора связи.

При заказе места в телекоммуникационном шкафу следует использовать информацию из таблицы Г.3.

Таблица Г.3 - Размеры оборудования устанавливаемого на выносах
Прибор Размер по высоте
1

УТ 19"

1U
2

Кросс рамки (одна на 2 УТ)

1U
3

РБП 54/2.5

2U
4

Соединительные кабели (на каждые 2 УТ)

1/3 U


При размещении на квартальных выносах задействуется оборудование, представленное в таблице Г.4.

Таблица Г.4 - Перечень оборудования устанавливаемого на выносах
Оборудование Назначение Кол-во
УТ 19"

Контроль объектового оборудования, подключаемого по телефонным линиям

1 на 20 линий
TCP/IP-RS232

Преобразование сигналов из Ethernet в RS-232

1
Кросс-рамки

Используются для подключения абонентских и станционных линий внутри шкафа.

1 на 2 УТ
РБП-54/2.5

Обеспечение бесперебойного питания оборудования приемного комплекта

1

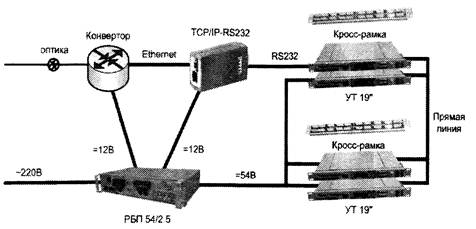

Рисунок Г.6 - Подключение оборудования приемного комплекта на домовом выносе

2. Подключение объектового оборудования

При подключении объектового оборудования для подключения опорной сети используется интерфейс Ethernet. Способ организации Ethernet-подключения на объекте не имеет значения, основным критерием является постоянство подключения и доступность пульта при посылке IP-пакетов.

Особенности функционирования оборудования на охраняемом объекте требуют выполнения следующих дополнительных требований, предъявляемых к телекоммуникационному оборудованию:

Так как для организации подключения используется активное оборудование, то для него следует обеспечить наличие бесперебойного питание. Это становится особенно актуально при использовании xPON -технологий, так как весь остальной канал связи до АТС функционирует без дополнительного питания. Выполнение данного требования накладывает ограничение на список используемого оборудования, так как желательно, чтобы оно питалось от источников питания напряжением 12 В, что позволит использовать источник питания охранного прибора.

Необходимо ограничить доступ к активному оборудованию, размещая его в защищенных от проникновения шкафах, оборудованных датчиками вскрытия.

Необходимо ограничить доступ пользователей к настройкам активного оборудования.



Рисунок Г.7 - Подключение оборудования (с использованием внешнего источника питания)




Рисунок Г.8 - Подключение оборудования (с использованием встроенного источника питания)

3. Экономические затраты на одно абонентское подключение

Расчет экономических затрат строится на основе данных из таблицы Г.5, приведенной ниже (розничные цены оборудования по состоянию на 01.11.2011 года). В таблице представлено оборудование СПИ «Юпитер», используемое для подключения охраняемых объектов по IP-сетям. Выбор объектового оборудования зависит от специфики объекта и не относится к выбранному каналу подключения.

В таблице Г.6 представлены затраты на охранное оборудование в пересчете на один охраняемый объект содержит расчет пяти вариантов организации охраны. Цены указаны розничные, могу быть использованы как ориентир при сравнении схем подключения, при закупке по госзаказу действуют специальные цены.

Таблица Г.5

Наименование Цена (руб.)
1

КПЦО «Юпитер» 19"

22163
2

УТ «Юпитер» 19"

52492
3

Монтажный шкаф 16 УТ

98670
4

Монтажный шкаф 12 УТ

72864
5

Монтажный шкаф 7 УТ

30360
6

Конвертор TCP/IP-RS232

11901
7

Кросс-рамка

6300
8

РБП 54/2.5

27096
8

РБП 12/1.5

1640
9

Конвертор 18 кГц-IР

6831
10

ИМ-Ethernet

5313


Таблица Г.6 - Стоимость оборудования на один охраняемый объект
Вариант Стоимость на одно направление
1

Подключение приемного комплекта на АТС (1280 абонентских линий):
- 2 шкафа на 16 УТ
- 64 УТ 19" с установкой в каждый шкаф по 32 УТ
- 16 дополнительных кросс-рамок
- КПЦО 19"

2875 руб.
2

Подключение приемного комплекта на квартальном выносе (320 абонентских линий):
- 1 шкаф на 16 УТ
- 16 УТ 19"
- конвертор TCP/IP-RS232
- блок питания РБП 54/2.5

3055 руб.
3

Подключение приемного комплекта на домовом выносе (80 абонентских линий):
- 4 УТ 19"
- 2 кросс-рамки
- конвертор ТСР/IР-RS232
- блок питания РБП 54/2.5

3270 руб.
4

Подключение объектового комплекта к опорной сети с использованием конвертора 18 кГц-IР:
- конвертор 18 кГц-IР
- блок питания РБП 12/1.5

8471 руб.
5

Подключение объектового комплекта к опорной сети с использованием ИМ-Ethernet
- ИМ-Ethernet

5313 руб.


4. Приборы СПИ «Юпитер», использующие оптические линии связи

Для использования с оптическими линиями связи (в том числе GPON) предназначена линейка оборудования, использующего для связи с пультом Ethernet-канал.

Также, для обеспечения возможности перевода на Ethernet оборудования, работающего с телефонными линиями на частоте 18 кГц («Юпитер», «Фобос-3») выпускается конвертор 18 кГц-IР, позволяющий модернизировать имеющиеся объекты без выполнения монтажных работ.

В таблице Г.7 приведены характеристики оборудования, использующего для связи с пультом Ethernet-канал.

Все приборы используют для связи с пультом единый протокол. Выпускаемые приборы имеют сертификаты соответствия.

Таблица Г.7 - Оборудование, использующее для связи с пультом Ethernet-канал
Наименование Описание
1

ГК РИО с ИМ-Ethernet

Групповой концентратор 24-х РИО (3 шлейфа каждый), встроенный РИП

2

Конвертор 18 кГц-IР

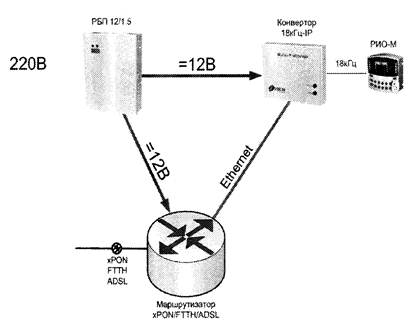

Преобразователь интерфейса 18 кГц для передачи на пульт по IP-каналам. Позволяет переключать на Ethernet проводные устройства «Юпитер», использующие 18 кГц (АК «Юпитер», УОО «Юпитер», РИО-М, ППКОП «Юпитер 5П»)

3

Конвертор 18 кГц-IР v.2

Преобразователь интерфейса 18 кГц для передачи на пульт по IP-каналам. Позволяет переключать на Ethernet как проводные устройства Юпитер», так и проводные устройства «Фобос-3» (УО-3К, Сигнал ВК4, УО-1А, УО-1Р, УО-2Р, УО-2А)

4

РИО-Т

Объектовый прибор на 3 шлейфа, связывающийся с пультом по Ethernet. Допускает расширение при помощи 7-и РИО

5

УОО-5 IP

Объектовый прибор на 5 шлейфов, связывающийся с пультом по Ethernet. Допускает расширение при помощи 7-и РИО, встроенный РИП

6

ППКОП «Юпитер» 4 IP/GPRS

Объектовый охранно-пожарный прибор на 4 шлейфа, связывающийся с пультом по Ethernet. Имеет возможность резервирования по GPRS, встроенный РИП

7

ППКОП «Юпитер» 8 IP/GPRS

Объектовый охранно-пожарный прибор на 8 шлейфов, связывающийся с пультом по Ethernet, встроенный РИП. Имеет возможность резервирования по GPRS


Групповой концентратор РИО «Юпитер»

РИО «Юпитер»

Рисунок Г.9 - Внешний вид прибора

Назначение

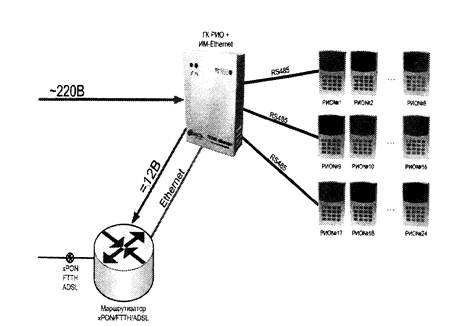

Групповой концентратор РИО «Юпитер» (в дальнейшем - ГК РИО) предназначен для связи группы индивидуальных ответчиков с расширенными функциональными возможностями (в дальнейшем - РИО) с ПЦН системы передачи извещений «Юпитер» по существующим каналам связи, включающим в себя телефонные сети, сети Ethernet и сети GSM (CSD и GPRS).

Особенности

- для обеспечения интерфейсов связи используются интерфейсные модули ИМ-ПП18, ИМ-Ethernet или ИМ-GSM, устанавливаемые в штатные места на плате ГК РИО. Интерфейсы можно использовать парами 18 кГц /GSM, Ethernet /GSM.

- для передачи извещений по телефонным линиям и с помощью CSD используется протокол «Юпитер», для остальных интерфейсов - ПК4;

- для конфигурирования ГК РИО используется интерфейс USB;

- для подключения ответчиков используется интерфейс RS485. Имеется 3 линии для подключения ответчиков. Общее количество подключённых к ГК РИО ответчиков не более 24-х;

- имеются встроенные часы реального времени с календарём. Предусмотрена синхронизация времени с компьютером посредством USB.

Технические характеристики

- информационная ёмкость (максимальное количество подключаемых РИО) - 24;

- информативность (количество видов извещений) - 26. Виды извещений: «Тревога», «Взлом», «Невзятие», «Тихая» тревога», «Подбор кода», «Неисправность», «Подмена», «Запуск», «Восстановление», «Закрытие корпуса», «Начало обучения», «Конец обучения», «Сброс памяти тревог», «Вход», «Взятие», «Снятие», «Патруль», «Резервное питание», «Восстановление питания», «Ответ на опрос», «Ответ на перевзятие», «Номер версии устройства», «Имитостойкость», «Невзятие шлейфа», «Восстановление аккумулятора», «Потеря аккумулятора».

- при использовании интерфейсного модуля ИМ-ПП18 ГК РИО передаёт информацию в телефонную линию в виде кодированного сигнала частотой (18±0,18) кГц;

- при использовании интерфейсного модуля ИМ-Ethernet ГК РИО передаёт информацию для ПЦН в сеть Ethernet. Для обмена используется протокол ПК4 с поддержкой шифрования данных. Для передачи через сети Ethernet данные ПК4 инкапсулируются протоколом UDP стека TCP/IP. Поддерживается DHCP (автоматическое получение настроек TCP/IP у шлюза);

- при использовании интерфейсного модуля ИМ-GSM данные на пульт могут передаваться через сети GSM с помощью CSD соединения или с помощью GPRS;

- питание от сети переменного тока 220 В. Так же предусмотрено использование свинцово-кислотного аккумулятора 12 В в целях резервирования питания;

- потребляемая ГК РИО мощность - не более 10 ВА;

- максимальное количество РИО, питающихся от внутреннего источника ГК РИО - 3;

- габаритные размеры 180х235х80 мм.

Конвертор 18 кГц - IP «Юпитер»

Конвертор 18 кГц - IP «Юпитер»

Рисунок Г.9 - Внешний вид прибора

Назначение

Конвертор 18 кГц-IP «Юпитер» предназначен для передачи информации от объектовых устройств СПИ «Юпитер», использующих занятые или выделенные телефонные линии, непосредственно на ПЦН, применяя канал IP.

Особенности

- прибор преобразует интерфейс 18 кГц «Юпитер» в интерфейс IP;

- прибор поддерживается программным обеспечением АРМ ДПУ «Юпитер», начиная с версии 7.3.107;

- конфигурирование прибора осуществляется с помощью «Программы конфигурирования «Конвертор 18 кГц-Ethernet». Программу конфигурирования необходимо скачать с сайта производителя: http://www.elesta.ru;

- предусмотрены передача сообщений на ПЦН при переходе источника питания (РБП) на резервное питание, а также при не санкционированном вскрытии корпуса.

Технические характеристики

- напряжение передатчика на частоте (18±0,18) кГц)
на сопротивлении нагрузки (180±4,0) Ом.................................... (0,45±0,05) В

- чувствительность приёмника на частоте (18±0,18) кГц........... от 20 до 30 мВ

- ток потребления, не более......................................................... 300 мА

- напряжение питания................................................................... 9 ... 15 В

- габаритные размеры, не более.................................................... 175х140х40 мм
