ПРИЛОЖЕНИЕ В

Типовые примеры организации централизованной охраны с помощью оборудования СПИ «Атлас-20» по сетям Ethernet

Организация работы оборудования СПИ «Атлас-20» по сетям Интернет.

На рисунке В.1 представлена типовая схема организации охраны - объектовое оборудование передает извещения по существующим «медным» телефонным линиям методом ВЧ-уплотнения (18 кГц). Связь станционного оборудования (ретрансляторов Р-112, Р-224, Р-448, Р-672 или блоков ретрансляторов) и ПЦО осуществляется посредством сети Интернет с резервированием по GSM каналу (data CSD).

В данной схеме задействованы помещения АТС, на которых устанавливаются ретрансляторы или блоки ретрансляторов. Емкость устанавливаемых ретрансляторов зависит от количества абонентских линий. Так, емкость блока ретранслятора составляет 20 линий (есть исполнение на 8 линий), емкость ретранслятора Р-112 - 112 линий и т.д.

Объектовое оборудование работает по телефонной линии методом ВЧ-уплотнения (18 кГц). При этом имеется возможность подключения сторонних услуг, например Internet - через внешние DSL модемы (обязательным является работа в протоколе Annex В).

В этом случае, в качестве объектового оборудования могут быть использованы:

- УОО «Прима-3А»;

- ППКОП «Прима-4А»;

- ВОРС (внутриобъектовая радиосистема) Стрелец совместно с блоком высокочастотного уплотнения БВУ-02;

- ППКОП «Аккорд-3.00»;

- Концентратор объектовый (КО) с блоками объектовыми (БО).

Телефонные линии, идущие от объектов, могут либо непосредственно заходить на АТС, либо проходить через промежуточные кроссы в распределительных шкафах (РШ).

Для организации передачи извещений на ПЦО применяются устройства сопряжения:

- МУ-3 - модуль управления, встраиваемый в секции ретранслятора и позволяющий осуществлять подключение непосредственно к сети Интернет через стандартные сетевые коммутаторы (коммутаторы не входят в комплект поставки Атлас-20);

- дополнительное устройство сопряжения УС-10, необходимое для организации канала передачи данных по сети Интернет для блока ретранслятора.

Подключение устройства сопряжения УС-10 к блоку ретранслятора осуществляется посредством СОМ порта.

В обоих случаях, имеется возможность организации резервного канала передачи данных на ПЦО - по GSM каналу в режиме data CSD. Для этого используются внешние GSM терминалы.

Территориально аппаратура, находящаяся на АТС, может располагаться в любом сухом, отапливаемом и обслуживаемом помещении с наличием кросса. Основные требования к этому помещению:

- температура от +1 °С до +55 °С;

- наличие резервированных напряжений питания: 60 В (питание АТС), 220 В;

- наличие преобразующей аппаратуры Ethernet-BOЛC;

- наличие физического места для размещения аппаратуры;

- должна быть предусмотрена возможность выноса в неэкранируемую часть помещения GSM-антенн от GSM-терминалов.

Типовая схема организации охраны при использовании технологии FTTC

Рисунок В.1 - Типовая схема организации охраны при использовании технологии FTTC

Для устройства сопряжения УС-10 и модуля управления МУ-3, используемых для работы по сети Ethernet, обязательным условием является наличие публичного статического IP-адреса. Сеть, которую образуют между собой устройство сопряжения УС-10 (модуль управления МУ-3) и ПЦН может быть локальной или с выходом в Интернет. Вариант локальной сети (например, при использовании пары DSL модемов) является предпочтительным, поскольку лучше защищен от внешнего вмешательства. SIM-карты, устанавливаемые в GSM-терминалы, должны быть с подключенным сервисом DATA CSD.

На ПЦО в этом случае необходимо установить следующее оборудование.

Персональный компьютер, который будет являться сервером аппаратуры, подключенный к сети Интернет. Обязательным условием должен быть фиксированный IP адрес. На этом компьютере запускается сервер Аппаратуры «Сетевой». Подключение компьютера в сеть Интернет осуществляется посредством сетевого маршрутизатора, который не является элементом «Атлас-20» и не входит в комплект поставки.

Для приема извещений по GSM каналу необходимо подключить к компьютеру внешний GSM терминал (подключение осуществляется через СОМ-порт).

В случае необходимости организации сетевой структуры программного обеспечения все остальные компьютеры должны подключаться к серверному компьютеру, на котором запущен сервер «Сетевой».

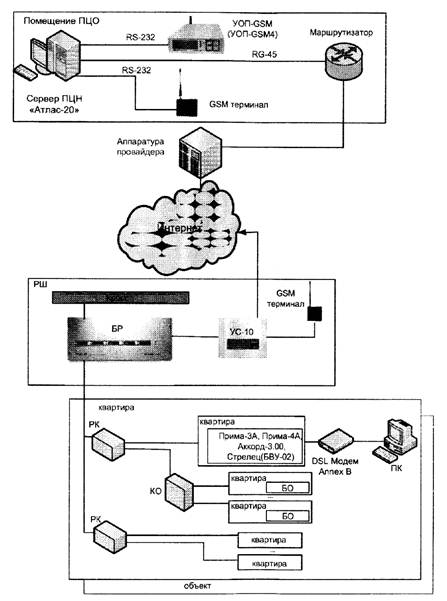

На рисунке В.2 показана схема, которая применяется в случае невозможности установки аппаратуры на АТС. Ввиду ограниченного свободного места, установка ретрансляторов (Р-112-674) в РШ невозможна. Единственным решением является размещение блоков ретранслятора малой емкости.

Установка ретрансляторов «малой» емкости при использовании технологии FTTB

Рисунок В.2 - Установка ретрансляторов «малой» емкости при использовании технологии FTTB

При такой схеме необходимо обеспечить свободное место в РШ, и обеспечить устройства (устройство сопряжения УС-10, внешний GSM терминал и блок ретранслятора) гарантированным питанием от внешних источников.

Вывод извещений на ПЦО в этом случае также осуществляется посредством устройства сопряжения УС-10 и внешнего GSM терминала.

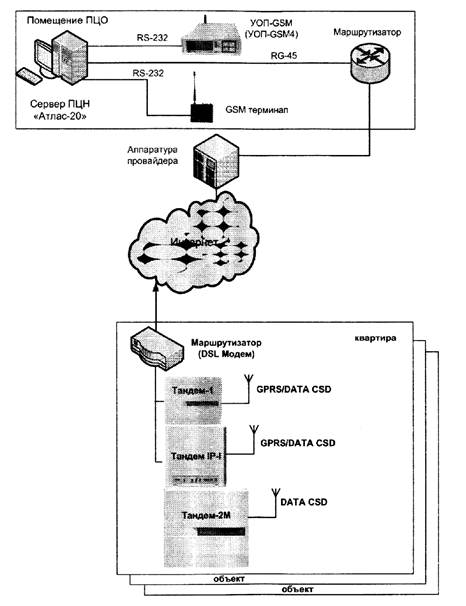

На рисунке В.3 приведена схема, при которой полностью исключен промежуточный вариант установки ретрансляторов в помещениях АТС или РШ.

Передача извещений осуществляется по следующим каналам:

1) Ethernet / Internet. В качестве объектовых устройств применяют:

- ИСБ Стрелец-Интеграл и УОО «Тандем IР-И»;

- ППКОП «Тандем-1».

2) GSM. В качестве объектовых устройств применяют:

- ИСБ Стрелец-Интеграл и УОО «Тандем IР-И»;

- ППКОП «Тандем-1»;

- ППКОП «Тандем-2М».

3) GPRS. В качестве объектовых устройств применяют:

- ИСБ Стрелец-Интеграл и УОО «Тандем IР-И»;

- ППКОП «Тандем-1».

Объектовое оборудование, работающее по сетям Интернет должно подключаться посредством промежуточного маршрутизатора (DSL модема), так как сами приборы не имеют возможности автоматической авторизации в сети. Данные модемы не являются элементами «Атлас-20» и не входят в комплект поставки.

Аппаратура, устанавливаемая между квартирным (объектовым) маршрутизатором и провайдером не подлежит точному описанию, поскольку принадлежит интернет-провайдеру и может отличаться как по техническим характеристикам, так и по цене. Обычно, это несколько многопортовых Switch-ей, выходящих на еще один маршрутизатор.



Рисунок В.3 - Работа объектовых устройств по сетям Интернет и GSM при использовании технологии FTTH

А данный маршрутизатор, через преобразователь «Ethemet-ВОЛС» выходит наружу здания, и ВОЛС идет к провайдеру (через промежуточные «собирательные» узлы).

Кроме того, необходим прямой доступ этих устройств в сеть без использования Proxy-серверов.

Следует помнить, что при использовании доступа в Интернет по технологии ADSL многие провайдеры закрывают доступ ко всем портам, оставляя открытыми на PROXY-сервере только общеизвестные порты - 80, 8080, 21, 25. Выход прибором в Интернет по данным портам может быть проблематичным. Для решения данной проблемы необходимо приобретение у провайдера статического IP-адреса со всеми открытыми портами.

Для приема извещений на ПЦО необходимо установить следующее оборудование.

Персональный компьютер, который будет являться сервером аппаратуры, подключенный к сети Интернет. Обязательным условием является наличие публичного статического IP адреса на ПК ПЦО. На этом компьютере запускается сервер Аппаратуры «Стрелец-Универсальный». Подключение компьютера в сеть Интернет осуществляется посредством сетевого маршрутизатора, который не является элементом «Атлас-20» и не входит в комплект поставки.
Пультовое оборудование УОП-GSM4, подключаемое к ПК посредством СОМ порта требует резервированного источника питания - 220 В.

В случае необходимости организации сетевой структуры программного обеспечения, все остальные компьютеры должны подключаться к серверному компьютеру, на котором запущен сервер «Стрелец-Универсальный».

Для объектового оборудования достаточно иметь динамический IP-адрес.

Оборудование для организации централизованной охраны с использованием технологии GPON

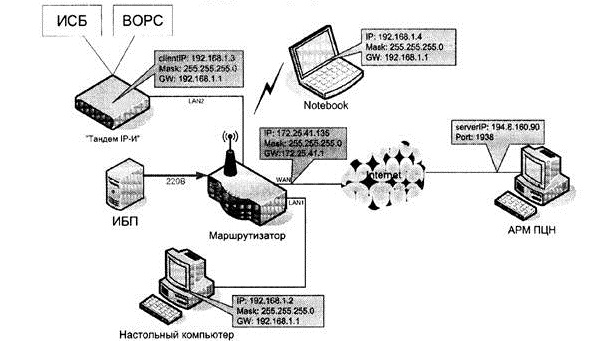

Варианты построения систем с использованием прибора Тандем IР-И при использовании технологии FTTH иллюстрируется на рисунках В.4 - В.7.



Рисунок В.4 - Выход в Интернет по выделенной линии через маршрутизатор




Рисунок В.5 - Выход в Интернет по технологии WiMAX через маршрутизатор




Рисунок В.6 - Прямое подключение прибора к Интернету с использованием фиксированного IP-адреса и без авторизации




Рисунок В.7 - Выход в Интернет через маршрутизатор с настроенной авторизацией (РРРоЕ)

Отличие технологии xPON от технологии FFTH не значительно. Технология xPON - это непосредственное подведение ВОЛС к квартире (объекту), где за счет интернет-провайдера ставится (на правах аренды) преобразователь ONT (Optical Network Terminal) «BOЛC-Ethernet» (например, Huawei HG850). Охранные приборы (Тандем-1, Тандем IР-И) подключаются к свободным портам RJ-45 данного преобразователя при помощи UTP-кабеля категории 5.

Прибор приемно-контрольный охранно-пожарный «Тандем-1»

Прибор приемно-контрольный охранно-пожарный «Тандем-1»

Рисунок В.8 - Внешний вид прибора

Назначение

Прибор предназначен для контроля состояния шлейфов сигнализации, передачи извещений о состоянии охранно-пожарной сигнализации на пульты централизованного наблюдения или сотовые телефоны пользователей. Передача извещений осуществляется по сети Ethernet и по GSM-каналу.

Особенности

- режим внутреннего тестирования и проверки работоспособности.

- электропитание прибора производится от сети переменного тока напряжением 220 (+10 -15 %) или от встроенной аккумуляторной батареи.

Технические характеристики

- 4 шлейфа сигнализации (охранный, пожарный или тревожный);

- управление с помощью пульта (ПУ-ТМ) или ключей Touch Memory (16 пользователей, поддержка ключей DS1990A и с защитой от копирования DS1971);

- 2 реле и 1 выход «Открытый коллектор» с программируемой логикой работы;

- память на 8 телефонных номеров для SMS-сообщений.

Прибор передает извещения в протоколах:

- по GSM каналу: Data-CSD; GPRS; SMS сообщения (в том числе управление); звонок с тональными сигналами.

- по сети Ethernet: IP ver. 4; DHCP.

- напряжение питания - 220 В.

- встроенный аккумулятор - 2,2 А*ч.

Устройство оконечное объектовое «Тандем IР-И»

Устройство оконечное объектовое «Тандем IР-И»

Рисунок В.9 - Внешний вид прибора

Назначение

Устройство оконечное объектовое «Тандем IР-И» предназначено для контроля состояния четырех входов подключения объектового оборудования посредством релейных входов, для передачи извещений от внутриобъектовой охранной радиоканальной системы ВОРС «Стрелец», для передачи извещений от оборудования интегрированной системы безопасности «Стрелец-Интеграл» (далее - ИСБ) на пульт централизованного наблюдения.

Особенности

- сменный модуль сетевого интерфейса S2 (стандарт ANSI/EIA/CEA-709.1 EN14908, ISO/IEC 14908, скорость - 78 кбит/с, длина линии - до 2,7 км);

- съемный модуль сетевого интерфейса Ethernet 10BaseT/100BaseTx (W5100);

- встроенный GSM-модем с поддержкой протоколов передачи данных GPRS, DATA CSD и SMS-сервиса;

- работа GSM-модема с двумя SIM-картами с тактикой резервирования сотовых операторов;

- порт RS-232 для подключения оборудования ВОРС «Стрелец»;

- входы контроля основного и резервного питания.

Технические характеристики

- интерфейс S2 (LON) для подключения к ИСБ «Стрелец-Интеграл»;

- интерфейс RS-232 для подключения к ВОРС «Стрелец»;

- 4 входа для подключения других устройств/приборов с релейными выходами;

- память на 8 телефонных номеров для SMS-сообщений;

- режим эмуляции УОО-GSM-C1.

Прибор передает извещения в протоколах:

- по GSM каналу: Data-CSD; GPRS; SMS сообщения (с ВОРС «Стрелец»);

- звонок с тональными сигналами.

- по сети Ethernet: IP ver. 4; DHCP.

- напряжение питания - 12 В.
