5.7 Оптико-электронные активные инфракрасные извещатели для блокировки периметров территорий, конструкций помещений и отдельных предметов

Линейные оптико-электронные извещатели (активные ИК извещатели) предназначены для обнаружения попыток проникновения на охраняемый объект и формирования извещения о тревоге. В отличие от пассивных ИК извещателей, регистрирующих тепловое излучение нарушителя, активные ИК извещатели регистрируют изменение собственного излучения, вызванное вторжением нарушителя в зону обнаружения (ЗО).

Достоинством активных ИК извещателей является то, что их обнаружительная способность не зависит от характеристик теплового излучения человека (нарушителя). Также они нечувствительны к изменению характеристик теплового излучения окружающих объектов (фона) и возникающим тепловым помехам.

К недостаткам активных ИК извещателей можно отнести то, что они способны формировать только линейную ЗО, что ограничивает их область применения. Отчасти эта проблема может быть решена путем организации поверхностной ЗО (так называемого «ИК барьера») за счет применения извещателей, формирующих несколько ИК лучей, или построения ИК барьера из нескольких извещателей. Но при этом размеры ЗО для первого варианта будут небольшими, а второй вариант потребует увеличения финансовых затрат. К недостаткам можно отнести и их чувствительность к оптическим засветкам.

Нормативно-технические требования к данному классу извещателей установлены в ГОСТ Р 52434-2005 «Извещатели охранные оптико-электронные активные. Общие технические требования и методы испытаний».

5.7.1 Устройство и основные характеристики оптико-электронных активных ИК извещателей

Устройство оптико-электронных активных ИК извещателей

Активные ИК извещатели, как правило, имеют двухблочную конструкцию и состоят из блока излучателя (БИ) и блока фотоприемника (БФ), образующих оптическую систему.

Излучатель формирует поток инфракрасного излучения (инфракрасный луч) с заданными характеристиками (частотой, мощностью и т.д.), который попадает на фотоприемник.

Появление в ЗО извещателя оптически непрозрачного объекта вызывает прерывание ИК луча (или снижение его мощности), попадающего в приемник, который анализирует величину и длительность этого прерывания в соответствии с заданным алгоритмом, формирует извещение о тревоге путем изменения сопротивления контактов, подключаемых к ШС.

Несколько излучателей (фотоприемников) могут быть объединены в одном корпусе в так называемые колонку излучателей (КИ) и колонку фотоприемников (КФ).

Также встречаются извещатели, имеющие одноблочную конструкцию, оптическая система которых состоит из излучателя и фотоприемника, объединенных в одном корпусе, и светоотражателя (катафота).

Входные окна БИ и БФ обычно закрыты специальными фильтрами (иногда эти фильтры выполнены одним целым с крышкой корпуса извещателя).

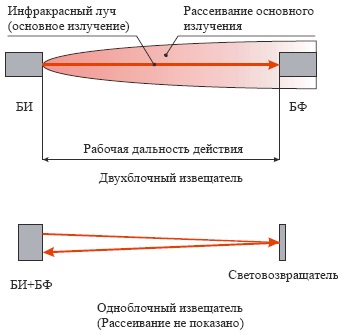

Схема активного ИК извещателя представлена на рисунке 64.



Пример активного ИК извещателя

Рисунок 64 – Пример активного ИК извещателя




Основные функциональные характеристики активных ИК извещателей, их влияние на применение и тактику охраны.

Активные ИК извещатели можно применять для организации первого рубежа охраны объектов (блокировка протяженных инженерных ограждений (заборов), окон или дверей снаружи здания, ворот, вентиляционных шахт и каналов и т.п.). Так как активные инфракрасные извещатели формируют линейную ЗО, на их применение будет оказывать значительное влияние форма охраняемого объекта, зависящая от особенностей его ландшафта, топографии и т.п. Охраняемые участки объекта должны быть прямолинейными, в противном случае объект должен быть разбит на несколько прямолинейных участков, для блокировки которых используется отдельный извещатель (см. рисунки 65, 66).

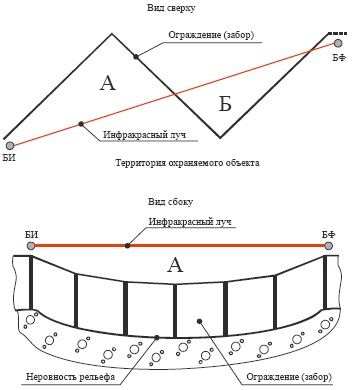

Пример неправильного размещения ИК извещателя

Рисунок 65 – Пример неправильного размещения ИК извещателя


Пример охраны объекта криволинейной формы

Рисунок 66 – Пример охраны объекта криволинейной формы




На рисунке 65 показано неправильное использование активного ИК извещателя. В зонах А и Б возможно проникновение нарушителя через охраняемое ограждение. В зоне Б ЗО извещателя находится за пределами охраняемого объекта, есть высокая вероятность ее случайного перекрытия (качающиеся ветки деревьев, действия случайных прохожих и т.п.), что приведет к формированию ложного извещения о тревоге.

На рисунке 66 показана примерная схема охраны объекта сложной формы при помощи нескольких извещателей. Разбивка объекта на участки должна быть произведена таким образом, чтобы нарушитель не смог проникнуть на объект, не перекрыв ИК луч, т.е. максимальное расстояние между полотном ограждения и ИК лучом (воображаемой линией между БИ и БФ) должно быть меньше габаритов человека.

Основными функциональными характеристиками активного ИК извещателя являются максимальная рабочая дальность действия, коэффициент запаса, чувствительность и помехозащищенность.

Коэффициентом запаса называется максимальное значение уменьшения потока инфракрасной энергии, не приводящее к формированию извещения о тревоге. Этот коэффициент характеризует устойчивость извещателя к воздействию метеорологических факторов (дождь, снегопад, туман). Минимально допустимые значения коэффициента запаса зависят от рабочей дальности действия, приведены в национальном стандарте. Так как в помещениях не бывает атмосферных осадков, требования к коэффициенту запаса извещателей, предназначенных для эксплуатации в помещении, значительно ниже аналогичных требований для извещателей, предназначенных для эксплуатации на открытом воздухе.

Конкретные значения максимальной рабочей дальности действия и коэффициента запаса для каждой модели извещателя устанавливает предприятие-изготовитель.

Для обеспечения возможности применения на различных объектах большинство современных активных ИК извещателей имеет возможность регулировки дальности действия. Как правило, регулировка дискретна, каждое ее значение соответствует определенному диапазону дальности действия. Не допускается эксплуатировать извещатель при несоответствии фактической дальности действия установленному при регулировке диапазону. Если фактическая дальность превышает установленную в извещателе, коэффициент запаса может оказаться недостаточным, что при наличии атмосферных осадков (интенсивный снег, дождь, плотный туман) может привести к нарушению работоспособности извещателя (проявляющемуся в виде формирования ложного извещения о тревоге и невозможности постановки на охрану). Если фактическая дальность ниже установленной, мощность ИК излучения, попадающего на приемник, будет избыточной, что в некоторых случаях может привести к пропуску нарушителя. Избыточной мощностью сигнала обусловлено и наличие у активных ИК извещателей минимальной дальности действия. Расстояние между БИ и БФ не должно быть меньше значения, указанного в эксплуатационной документации.

Чувствительностью активного ИК извещателя называется длительность прерывания инфракрасного луча, при превышении которой извещатель должен формировать извещение о тревоге. Минимально допустимое значение чувствительности для извещателей, эксплуатируемых на открытых площадках, регламентировано национальным стандартом и составляет 50 мс. Эта величина определена с учетом антропометрических характеристик человека и соответствует пересечению нарушителем ЗО извещателя бегом с максимальной скоростью. Условия для такого передвижения нарушителя в помещениях, как правило, отсутствуют, поэтому для извещателей, предназначенных для эксплуатации в закрытых помещениях, минимально допустимое значение чувствительности составляет 100 мс. В современных извещателях предусмотрена дискретная регулировка чувствительности до значения 400 – 500 мс.

Устанавливать значение чувствительности рекомендуется с учетом наиболее вероятного времени нахождения нарушителя в ЗО, которое зависит от его размеров и скорости перемещения. Так, если извещатель установлен на открытом пространстве, где нарушитель будет иметь возможность разбежаться и пересечь ЗО с высокой скоростью, следует выставить высокую чувствительность (50 мс). Если у нарушителя отсутствует возможность разбега и перемещения с высокой скоростью (например, при блокировке узкого пространства между двумя заборами), значение чувствительности можно установить в диапазоне 100 – 200 мс. Если нарушитель будет вынужден находиться в ЗО достаточно продолжительное время, например, при преодолении блокируемого участка ползком или перелезании ограждения (забора), значение чувствительности можно установить в диапазоне 400 - 500 мс. Корректность выбора значения чувствительности необходимо проконтролировать после установки и настройки извещателя на объекте совершением тестовых пересечений ЗО наиболее вероятными способами и с максимально возможной скоростью. После каждого пересечения ЗО извещатель должен формировать извещение о тревоге. За исключением обоснованных случаев, не рекомендуется устанавливать максимально высокую чувствительность (50 мс), т.к. это снижает помехозащищенность извещателя.

В соответствии с требованиями национального стандарта извещатель не должен формировать извещение о тревоге при прерывании инфракрасного луча на время менее:

- 35 мс – для извещателей, эксплуатируемых на открытых площадках;

- 70 мс – для извещателей, эксплуатируемых в закрытых помещениях.

Эти величины называются помехозащищенностью извещателя. Они определены с учетом размеров и скорости перемещения наиболее вероятных помех (падающие листья, пролетающие птицы при эксплуатации на открытом воздухе, перемещающиеся мелкие животные (грызуны) при эксплуатации в помещении).

В современных отечественных извещателях изменение помехозащищенности, как правило, происходит автоматически одновременно с изменением чувствительности в процессе ее регулировки.

Повышению помехоустойчивости извещателя способствует применение в нем сдвоенного (синхронизированного) ИК луча.

Соотношения между чувствительностью и помехозащищенностью для активных ИК извещателей, включенных на сегодняшний день в «Список технических средств безопасности» [4], приведены в таблице 14.

Таблица 14
Параметр Значение

Чувствительность, мс

50 100 200 400 500

Помехозащищенность, мс

35 70 140 280 350


5.7.2 Внешние факторы, влияющие на работу активных оптико-электронных ИК извещателей.

При выборе активных оптико-электронных извещателей для охраны объектов необходимо учитывать возможное влияние внешних факторов на их функционирование и принимать меры по уменьшению такого влияния.

Температура окружающего воздуха.

Несоответствие температуры воздуха диапазону рабочих температур извещателя будет оказывать негативное влияние на его работоспособность.

Для уменьшения вероятности перегрева извещателя следует по возможности избегать установки его в местах, где он будет подвергаться длительному воздействию прямых солнечных лучей, и использовать защитные козырьки.

Для эксплуатации в районах, где в зимнее время регулярно наблюдаются очень низкие температуры (минус 40 °С и ниже), необходимо выбирать извещатели, имеющие встроенный автоматический подогрев платы и оптики.

Нижнее значение диапазона рабочих температур для активных ИК извещателей, включенных в «Список технических средств безопасности» [4], составляет минус 40 °С, при наличии встроенного обогрева оно составляет минус 55 °С.

Если температура окружающего воздуха опустилась ниже допустимых значений рабочей температуры извещателя, он может потерять работоспособность, не обнаружит нарушителя. В современных отечественных извещателях предусмотрена функция дистанционного контроля работоспособности, позволяющая контролировать состояние извещателя.

Нижняя граница диапазона рабочих температур (минус 30°С или минус 40 °С) извещателей, предназначенных для эксплуатации в помещениях, обеспечивает возможность их эксплуатации в неотапливаемых помещениях в большинстве регионов страны, за исключением северных районов с очень холодным климатом.

Оптические засветки.

Причиной высокой освещенности может быть как солнце, так и источники искусственного освещения.

Наличие на входном окне БФ извещателя освещенности, фактическое значение которой превышает нормы, установленные в национальном стандарте (более 20000 лк (10000 лк в помещении) от естественного освещения и источников света, питающихся от источников постоянного тока, и 1000 лк от источников света (в т.ч. люминесцентных ламп), питающихся от сети переменного тока), может являться причиной ложных срабатываний или пропуска нарушителя.

Для исключения влияния данного фактора на работу извещателя он должен быть установлен таким образом, чтобы на входное окно БФ не попадали прямые солнечные лучи и излучение от мощных осветительных приборов (прожекторов, мощных люминесцентных ламп и пр.). Целесообразно применение защитных козырьков. Вместе с тем во время заката или восхода солнца при ориентации входного окна БФ в западном или восточном направлениях их эффективность резко снижается.

Большинство активных ИК извещателей, предназначенных для эксплуатации на открытом воздухе, включенных в «Список технических средств безопасности» [4], обладают устойчивостью к естественному освещению величиной до 30000 лк.

Атмосферные осадки.

Атмосферные осадки оказывают негативное влияние на коэффициент запаса извещателя вследствие ослабления излучения из-за рассеивания его каплями воды или снежинками. Также они могут быть причиной появления влаги в корпусах блоков извещателя, что способно вызвать потерю его работоспособности. В зимнее время возможно обледенение входных окон блоков извещателя, а также появление на них инея.

Коэффициент запаса извещателей, как правило, позволяет им нормально функционировать при наличии атмосферных осадков, но в случае их особой интенсивности может возникнуть нарушение работоспособности извещателя (проявляющееся в виде постоянного формирования извещения о тревоге и невозможности постановки на охрану). В этом случае следует организовать охрану объекта методом патрулирования.

Для уменьшения вредного воздействия атмосферных осадков можно использовать защитные козырьки, чаще проводить техническое обслуживание извещателя (очистку входных окон ото льда и инея), а также тщательно герметизировать вводные технологические отверстия в корпусах блоков при монтаже.

В соответствии с требованиями национального стандарта извещатели, предназначенные для эксплуатации на открытом воздухе, включенные в «Список технических средств безопасности» [4], имеют степень защиты оболочки не ниже IP54 по ГОСТ 14254-96, что позволяет им стабильно функционировать при наличии атмосферных осадков, а также повышенном содержании пыли в воздухе.

В случае установки извещателя на малой высоте от земли или иной поверхности (например, непосредственно над полотном ограждения) постепенно увеличивающийся слой снега (сугроб) может перекрыть ЗО извещателя, что вызовет постоянное формирование ложного извещения о тревоге. ЗО извещателя также может быть перекрыта образовавшимися сосульками в случае расположения ЗО под какими-либо выступающими конструкциями или их элементами.

Для предотвращения нарушения нормальной работы извещателя необходимо расчищать снег, скапливающийся в ЗО, своевременно удалять образующиеся сосульки. В случае установки извещателя вдоль верхнего края ограждения рекомендуется смещать его от оси ограждения внутрь объекта.

Электромагнитные помехи (ЭМП).

Источником ЭМП, способных повлиять на работу извещателя, могут быть как работающее электрооборудование большой мощности, так и атмосферные электрические разряды (гроза). Для обеспечения высокой устойчивости к ЭМП извещатели, предназначенные для эксплуатации на открытом воздухе, включенные в «Список технических средств безопасности» [4], имеют устойчивость к ЭМП не ниже 3 степени по ГОСТ Р 50009 (электростатический разряд, электромагнитное поле, электрические импульсы в цепи электропитания).

При установке извещателей на открытом воздухе, как правило, приходится прокладывать протяженные линии электропитания и ШС, подверженные воздействию ЭМП. Для ослабления их влияния на работу извещателя необходимо все соединительные линии прокладывать в металлорукавах (стальных трубах) и использовать заземление в соответствии с РД 78.36.006-2005 [1].

Изменение положения в пространстве конструкций, на которых закреплены блоки извещателя.

Эти изменения могут иметь как естественную, так и техногенную природу. Причиной их могут являться, например, вибрация вследствие работы каких-либо механизмов или движения большегрузного транспорта, сезонные подвижки грунта, ремонтные и другие работы, проводимые в непосредственной близости от места установки извещателя. Последствиями их могут быть ложные срабатывания и снижение коэффициента запаса.

Для предотвращения влияния данного фактора на работу извещателя необходимо устанавливать его на основаниях, не подверженных вибрации, деформации, имеющих устойчивый фундамент (несущие стены капитальных строений и т.п.).

Наличие в воздухе твердых мелкодисперсных частиц.

Эти частицы могут иметь как естественное (пыль, пыльца растений), так и техногенное (пыль, копоть и пр.) происхождение. Их оседание на входном окне извещателя приводит к уменьшению коэффициента запаса.

Для борьбы с этим явлением на объектах с повышенным содержанием пыли или копоти в воздухе следует чаще проводить техническое обслуживание извещателя (очистку входных окон блоков).

Преднамеренные воздействия на извещатель

Значительное изменение ориентации блоков извещателя (вызванное, например, преднамеренными воздействиями на них с целью саботажа) приводит к формированию извещения о тревоге. При небольших изменениях ориентации блоков происходит снижении устойчивости извещателя к воздействию атмосферных осадков при сохранении способности обнаруживать нарушителя.

Попытки маскировать любой из блоков извещателя какими-либо предметами приведут к формированию извещения о тревоге.

5.7.3. Эксплуатационные особенности оптико-электронных активных ИК извещателей

Электропитание


Электропитание активных ИК извещателей, как правило, осуществляется от источника постоянного тока с номинальным напряжением 12 или 24 В. Для электропитания извещателей, эксплуатируемых на открытых площадках (особенно при большой протяженности шлейфов питания), рекомендуется использовать источники с номинальным напряжением 24 В. Электропитание встроенного подогрева (при его наличии), как правило, осуществляется от отдельного источника постоянного или переменного тока с номинальным напряжением 24 В, подключаемого к специально предназначенным для этой цели клеммам. Выходная мощность источников должна соответствовать нагрузке. Величины тока, потребляемого извещателем и устройством подогрева, указаны в эксплуатационной документации.

Особенности организации активного ИК барьера

Интервал между извещателями следует выбирать таким образом, чтобы у нарушителя отсутствовала возможность пролезть между ИК лучами, не перекрыв их (около 350 мм).

Для организации ИК барьера можно применять извещатели, имеющие несколько рабочих частот. Это необходимо для исключения влияния излучения одного извещателя на работу соседнего.

В случае необходимости использования в барьере извещателей в количестве, превышающем количество рабочих частот, их нужно установить таким образом, чтобы ИК лучи извещателей, работающих на одной частоте, были направлены навстречу друг другу (см. рисунок 67). Таким же образом можно организовать двулучевой барьер из двух извещателей, имеющих одну рабочую частоту.

Для создания горизонтального ИК барьера (в одну линию) извещатели необходимо устанавливать таким образом, чтобы излучения одной рабочей частоты близко расположенных БИ были направлены в разные стороны и не могли одновременно попадать на входное окно одного БФ (см. рисунок 68).

Алгоритм выдачи извещения о тревоге (при пересечении любого одного или нескольких ИК лучей) зависит от логики соединения выходных реле извещателей, входящих в ИК барьер.

Настройка параметров извещателя, необходимых для работы на каждом конкретном объекте, производится либо с помощью переключателей, либо программированием. Процесс программирования параметров описан в эксплуатационной документации.

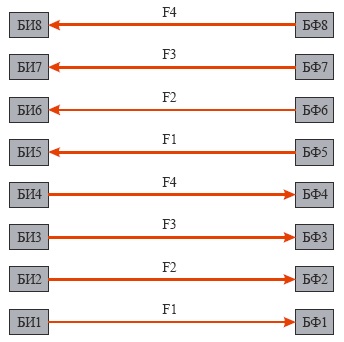

Пример ИК барьера со встречно направленными лучами

Рисунок 67 – Пример ИК барьера со встречно направленными лучами


Пример горизонтального ИК барьера

Рисунок 68 – Пример горизонтального ИК барьера




Настройка взаимного расположения блоков извещателя

После установки извещателя на объекте и подключения электропитания необходимо настроить взаимное расположение излучателя и приемника извещателя. Грубая настройка проводится визуально путем приблизительного совмещения их оптических осей или по показаниям индикатора ИК излучения (при наличии этого индикатора). В некоторых моделях извещателей для этой цели предусмотрен специальный оптический визир. После завершения грубой настройки необходимо произвести юстировку (точную настройку) блоков. Осуществляется она путем плавного поворота блока на небольшой угол в горизонтальной и вертикальной плоскостях рукой или при помощи предусмотренных конструкцией извещателя юстировочных приспособлений (винтов или маховиков). Процесс юстировки контролируется в зависимости от конкретной модели извещателя либо по показаниям вольтметра, подсоединяемого к специальному разъему, либо по изменению встроенной световой индикации. Юстировка считается завершенной при максимальных показаниях вольтметра либо при наличии световой индикации, вид которой указан в эксплуатационной документации.

Юстировка блоков извещателя обеспечивает наличие на входном окне БФ необходимой мощности ИК излучения, а также достижение максимального коэффициента запаса, является необходимой и обязательной процедурой даже в том случае, если после грубой настройки извещатель переходит в дежурный режим и способен формировать извещение о тревоге при пересечении ЗО.

Дистанционный контроль функционирования предназначен для проверки работоспособности извещателя с пульта централизованного наблюдения. Он осуществляется путем кратковременного замыкания специально предназначенного для этой цели вывода и положительного вывода электропитания.

В результате происходит прерывание излучения БИ, после чего извещатель должен сформировать извещение о тревоге. Рекомендуется использовать данную функцию, несмотря на то, что ее реализация требует прокладки дополнительного провода, т.к она позволит оперативно контролировать работоспособность извещателя при наличии неблагоприятных условий эксплуатации (например, при повышении или понижении температуры окружающего воздуха до значений, не соответствующих его диапазону рабочих температур).

Исключение влияния эффекта переотражения ИК излучения

В случае установки извещателя таким образом, что его ЗО направлена вдоль протяженной поверхности (например, стены и т.п.), может проявиться эффект переотражения, проявляющийся в том, что на входное окно БФ, помимо прямого ИК излучения, будет попадать и переотраженное (см. рис. 69). При достаточной мощности переотраженного излучения извещатель не будет формировать извещения о тревоге при перекрытии основного.

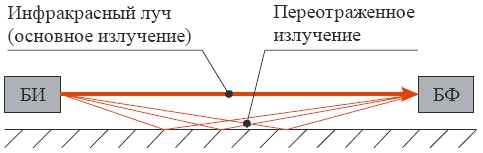

Пример эффекта преображения

Рисунок 69 – Пример эффекта преображения




Для исключения отрицательного влияния эффекта переотражения в современных отечественных извещателях предусмотрена возможность включения т.н. «интеллектуального режима обработки сигнала», суть которого заключается в том, что извещатель формирует извещение о тревоге при уменьшении мощности ИК излучения на входном окне БФ примерно на 70 %.

5.7.4 Рекомендации по выбору извещателей

В соответствии со «Списком технических средств безопасности» [4] на объектах, охраняемых или принимаемых под охрану подразделениями вневедомственной охраны, применяют активные оптико-электронные извещатели серии «СПЭК».

Извещатель ИО209-16 «СПЭК-7»

Многолучевой извещатель выпускается в двух исполнениях (модификациях): ИО209-16/1 «СПЭК-7-2» (формирует 2 луча с интервалом 350 мм) и ИО209-16/2 «СПЭК-7-6» (формирует 6 лучей с интервалом 70 мм).



Извещатель «СПЭК-7»

Рисунок 70 Извещатель «СПЭК-7»




Излучатели и фотоприемники смонтированы в единых корпусах (т.н. колонках КИ и КФ). Извещатель рекомендуется использовать для охраны проемов ворот, калиток, блокирования доступа к окнам и дверям здания извне. Оба исполнения извещателя имеют 4 значения чувствительности. Имеется возможность использования до 5 извещателей в ИК барьере. КИ при этом объединяются линией синхронизации. КФ могут быть как синхронизированы, так и работать каждый со своими собственными настройками. Максимальная длина линии синхронизации между соседними КИ или КФ - не более 10 м. Синхронизация позволяет экономить средства за счет прокладки меньшего количества ШС. Имеется возможность настройки количества ИК лучей, одновременное пересечение которых необходимо для формирования извещения о тревоге.

Извещатель можно использовать как на открытом воздухе, так и в помещении.

Технические характеристики извещателя «СПЭК-7» приведены в таблице 15.

Таблица 15
Наименование характеристики Значение

Дальность действия, м

на открытой площадке

от 0,4 до 15

в помещении

от 0,4 до 40

Коэффициент запаса по оптическому сигналу, не менее

на 15 метрах

40

на 40 метрах

4

Число ИК лучей

СПЭК-7-2 (через 350 мм)

2

СПЭК-7-6 (через 70 мм)

6

Число рабочих частот ИК-излучения

5

Напряжение питания постоянного тока, В

10,2 … 30

Потребляемый ток, не более, мА

СПЭК-7-2

55

СПЭК-7-6

95

Чувствительность, мс

50; 100; 200; 500

Помехозащищенность, мс

35 ... 350

Помехоустойчивость от электроосветительных приборов, не менее, лк

2000

Помехоустойчивость от солнца, галогенных ламп, не менее, лк

50000

Длительность извещения о тревоге, не менее, с

2

Поворот оптического узла по вертикали, °

отсутствует

Поворот оптического узла по горизонтали, °

±90

Рабочий диапазон температур, °С

минус 40 … +55

Габариты КИ и КФ, Ш×В×Г, мм

35×572×36

Масса, не более, кг

1


Извещатель ИО209-17 «СПЭК-8»

Извещатель имеет сдвоенный (синхронизированный) в горизонтальной плоскости ИК луч, 4 рабочих частоты, 4 значения чувствительности, встроенный подогрев.



Извещатель «СПЭК-8»

Рисунок 71 Извещатель «СПЭК-8»




Извещатель рекомендуется применять для блокировки прямолинейных участков периметров большой протяженности, в т.ч. в районах с холодным климатом.

Технические характеристики извещателя «СПЭК-8» приведены в таблице 16.

Таблица 16
Наименование характеристики Значение

Дальность действия, м

от 35 до 300

Коэффициент запаса по оптическому сигналу (на дальности L), не менее

800

Оптические потери (на дальности L), %

99,8

Число ИК-лучей

2

Число рабочих частот ИК-излучения

4

Напряжение питания постоянного тока, В

18 … 30

Потребляемый ток (с включенным подогревом), не более, мА

530

Чувствительность, мс

50; 100; 200; 400

Помехозащищенность, мс

35 ... 280

Помехоустойчивость от электроосветительных приборов, не менее, лк

2000

Помехоустойчивость от солнца, галогенных ламп, не менее, лк

30000

Выход извещения ТРЕВОГА

контакты оптореле (н.з.)

Длительность извещения ТРЕВОГА, не менее, с

2

Выход извещения ДОСТУП

контакты кнопки (н.з.)

Поворот оптического узла по вертикали, °

±10

Поворот оптического узла по горизонтали, °

±90

Рабочий диапазон температур, °С

минус 55 … +70

Габариты БИ и БФ, Ш×В×Г, мм

180×175×260

Масса, не более, кг

3


Извещатель ИО209-18 «СПЭК-9»

Извещатель предназначен для эксплуатации только в помещениях, имеет 4 рабочих частоты, 2 значения чувствительности. Рекомендуется применять для блокировки протяженных конструкций (например, световых фонарей в производственных помещениях).



Извещатель «СПЭК-9»

Рисунок 72 Извещатель «СПЭК-9»




Технические характеристики извещателя «СПЭК-9» приведены в таблице 17.

Таблица 17
Наименование характеристики Значение

Дальность действия в помещении, не более, м

100

Коэффициент запаса по оптическому сигналу (на дальности 100 м), не менее

10

Максимальные оптические потери (на дальности 100 м), %

90

Число ИК лучей

1

Число рабочих частот ИК-излучения

4

Напряжение питания постоянного тока, В

10,2 … 18

Потребляемый ток, не более, мА

60

Чувствительность, мс

100; 200

Помехозащищенность, мс

70; 140

Помехоустойчивость от электроосветительных приборов, не менее, лк

2000

Помехоустойчивость от солнца, галогенных ламп, не менее, лк

15 000

Выход извещения ТРЕВОГА

контакты реле (н.з.)

Длительность извещения ТРЕВОГА, не менее, с

2

Выход извещения ДОСТУП

контакты кнопки (н.з.)

Поворот оптического узла по вертикали, °

±10

Поворот оптического узла по горизонтали, °

±90

Диапазон рабочих температур, °С

минус 30 … +55

Габариты БИ и БФ, Ш×В×Г, мм

85×85×105

Масса, не более, кг

0,5


Извещатель ИО209-22 «СПЭК-11»

Данный извещатель предназначен для применения во взрывоопасных зонах класса 1 и 2 помещений и наружных установок по ГОСТ Р 52350.14 (классы B-Ia, B-Iб, B-Iг по ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Применение на иных объектах нецелесообразно вследствие высокой стоимости.

Техническое описание, характеристики и особенности применения данного извещателя приведены в разделе 5, особенности монтажа извещателей во взрывоопасных зонах – в разделе 9.

Извещатель ИО209-29 «СПЭК-1112»

Извещатель с двумя горизонтально расположенными несинхронизированными ИК лучами. За счет наличия двух выходных реле извещатель позволяет определять направление пересечения ЗО нарушителем. Извещатель имеет встроенный обогрев, 4 рабочих частоты, 2 значения чувствительности. Рекомендуется для охраны различных объектов, в т.ч. в районах с холодным климатом.



Извещатель «СПЭК-1112»

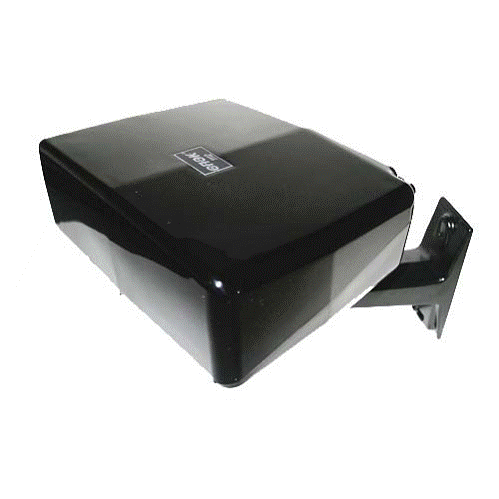

Рисунок 73 Извещатель «СПЭК-1112»




Технические характеристики извещателя «СПЭК-1112» приведены в таблице 18.

Таблица 18
Наименование характеристики Значение

Дальность действия, м

10 … 150

Коэффициент запаса по оптическому сигналу (на дальности 150 м), не менее

300

Максимальные оптические потери (на дальности 150 м), %

99,6

Число ИК лучей в горизонтальной плоскости

2

Число рабочих частот ИК излучения

4

Напряжение питания постоянного тока, В

18 … 30

Потребляемый ток (с учетом подогрева), не более, мА

520

Чувствительность, мс

50; 100

Помехозащищенность, мс

35; 70

Помехоустойчивость от электроосветительных приборов, не менее, лк

2000

Помехоустойчивость от солнца, галогенных ламп, не менее, лк

30 000

Выход извещения ТРЕВОГА 1

контакты оптореле (н.з.)

Выход извещения ТРЕВОГА 2

контакты оптореле (н.з.)

Длительность извещения ТРЕВОГА, не менее, с

2

Выход извещения ДОСТУП

контакты кнопки (н.з.)

Поворот оптического узла по вертикали, °

±10

Поворот оптического узла по горизонтали, °

±90

Рабочий диапазон температур, °С

минус 55 … +70

Габариты БИ и БФ, Ш×В×Г, мм

165×180×260

Масса, не более, кг

3


Извещатель ИО209-29 «СПЭК-1113»

Извещатель «СПЭК-1113» имеет одноблочную конструкцию со светоотражателем, 5 рабочих частот, 4 значения чувствительности.

Извещатель рекомендуется применять для блокировки проемов дверей и окон, выходов вентиляционных воздуховодов и т.п.



Извещатель «СПЭК-1113»

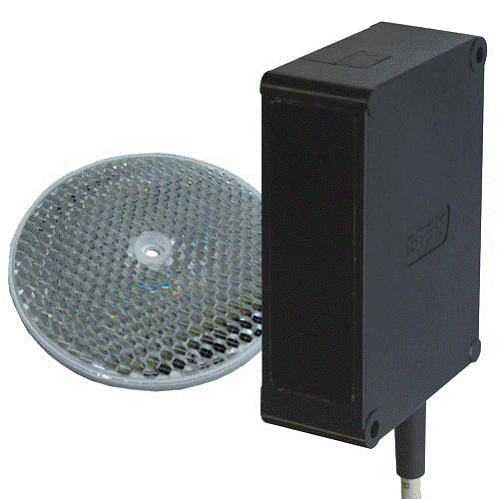

Рисунок 74 Извещатель «СПЭК-1113»




Технические характеристики извещателя «СПЭК-1113» приведены в таблице 19.

Таблица 19
Наименование характеристики Значение

Дальность действия, м

на открытой площадке

от 5 до 10

в помещении

от 0,5 до 30

Коэффициент запаса по оптическому сигналу, не менее

на 10 метрах

25

на 30 метрах

2

Число ИК лучей

1

Число рабочих частот ИК излучения

5

Напряжение питания постоянного тока, В

10 … 30

Потребляемый ток, не более, мА

60

Чувствительность, мс

50; 100; 200; 500

Помехозащищенность, мс

35 ... 350

Помехоустойчивость от электроосветительных приборов, не менее, лк

2000

Помехоустойчивость от солнца, галогенных ламп, не менее, лк

30000

Выход извещения ТРЕВОГА

переключающие контакты оптореле

Длительность извещения ТРЕВОГА, с, не менее

2

Поворот оптического узла по вертикали при установке на кронштейн, °

±5

Поворот оптического узла по горизонтали при установке на кронштейн, °

±90

Рабочий диапазон температур, °С

минус 40 … +55

Габариты БПП, Ш×В×Г, мм

30×90×65

Масса, не более, кг

0,5


Извещатель ИО209-32 «СПЭК-1115»

Выпускается в четырех исполнениях, отличающихся максимальной рабочей дальностью действия и наличием встроенного подогрева:

а) ИО209-32/1 «СПЭК-1115» имеет дальность действия от 1 до 75 м;

б) ИО209-32/2 «СПЭК-1115М» имеет дальность действия от 1 до 75 м и встроенный подогрев;

в) ИО209-32/3 «СПЭК-1115-100» имеет дальность действия от 1 до 100 м;

г) ИО209-32/4 «СПЭК-1115М-100» имеет дальность действия от 1 до 100 м и встроенный подогрев.

Извещатель имеет сдвоенный в вертикальной плоскости ИК луч, 4 рабочих частоты, 4 значения чувствительности.

Рекомендуется для охраны различных объектов, в т.ч. в районах с холодным климатом (для исполнений с литерой «М»).



Извещатель «СПЭК-1115»

Рисунок 75 Извещатель «СПЭК-1115»




Технические характеристики извещателя «СПЭК-1115» приведены в таблице 20.

Таблица 20
Наименование характеристики Значение

Рабочая дальность действия:
СПЭК-1115, СПЭК-1115М, м
СПЭК-1115-100, СПЭК-1115М-100, м


от 1 до 75
от 1 до 100

Коэффициент запаса по оптическому сигналу на дальности 75 м, не менее

100

Максимальные оптические потери (на дальности 75 м), %

99

Число синхронизированных ИК лучей в вертикальной плоскости

2

Число рабочих частот ИК излучения

4

Напряжение питания постоянного тока, В

10,2 … 30

Потребляемый ток, мА, не более

90

Напряжение питания линии подогрева (для СПЭК-1115М, СПЭК-1115М-100), В

~/= 21 … 27

Потребляемый ток по линии подогрева, мА, не более

500

Чувствительность, мс

50; 100; 200; 400

Помехозащищенность, мс

35 … 280

Помехоустойчивость от электроосветительных приборов, лк, не менее

2000

Помехоустойчивость от солнца, галогенных ламп, лк, не менее

30 000

Выход извещения ТРЕВОГА

контакты оптореле (н.з.)

Длительность извещения ТРЕВОГА, с, не менее

2

Выход извещения ДОСТУП

контакты кнопки (н.з.)

Поворот оптического узла по вертикали,°

±5

Поворот оптического узла по горизонтали, °

±90

Диапазон рабочих температур, °С



СПЭК-1115, СПЭК-1115-100

минус 40 … +70

СПЭК-1115М, СПЭК-1115М-100

минус 55 … +70

Габариты БИ и БФ, Ш×В×Г, мм

80×200×83

Масса, кг, не более

1,5


Извещатель ИО209-29 «СПЭК-1117»

Данный извещатель является упрощенной модификацией извещателя ИО209-32 «СПЭК-1115», поэтому имеет более низкую стоимость. Учитывая изложенное, его целесообразно применять, среди прочего, для охраны объектов подгруппы Б2 по РД 78.36.006-2005 [1], объектов ИЖС и т.п.

Извещатель имеет сдвоенный в вертикальной плоскости ИК луч, 1 рабочую частоту, 2 значения чувствительности.

Внешний вид и конструкция корпуса аналогичны извещателю ИО209-32 «СПЭК-1115».

Технические характеристики извещателя «СПЭК-1117» приведены в таблице 21.

Таблица 21
Наименование характеристики Значение

Дальность действия, м

от 1 до 50

Коэффициент запаса по оптическому сигналу (на дальности 50 м), не менее

75

Максимальные оптические потери (на дальности 50 м), %

98,6

Число синхронизированных ИК лучей в вертикальной плоскости

2

Число рабочих частот ИК излучения

1

Напряжение питания постоянного тока, В

10,2 … 30

Потребляемый ток, мА, не более

90

Чувствительность, мс

50; 100

Помехозащищенность, мс

35; 70

Помехоустойчивость от электроосветительных приборов, лк, не менее

2000

Помехоустойчивость от солнца, галогенных ламп, не менее, лк

30 000

Выход извещения ТРЕВОГА

переключающие контакты оптореле

Длительность извещения ТРЕВОГА, не менее, с

2

Выход извещения ДОСТУП

контакты кнопки (н.з.)

Поворот оптического узла по вертикали, °

±5

Поворот оптического узла по горизонтали, °

±90

Диапазон рабочих температур, °С

минус 40 … +70

Габариты БИ и БФ, Ш×В×Г, мм

80×200×83

Масса, кг, не более

1,5


5.7.5 Особенности применения активных оптико-электронных извещателей для охраны различных объектов

5.7.5.1 Использование извещателей на открытом воздухе

Блокировка ограждения (забора) «на перелаз».


Особенность данного варианта применения заключается в том, что при попытке преодолеть ограждение сверху нарушитель окажется в ЗО извещателя, перекроет ИК луч, извещатель сформирует извещение о тревоге.

В соответствии с РД 78.36.006-2005 [1] установка извещателя сверху ограждения допускается только в случае, если высота ограждения превышает 2 м (для исключения прямого доступа в ЗО извещателя и к его блокам). Это необходимо для того, чтобы исключить непредумышленное перекрытие ЗО случайными прохожими, а также значительно затруднить доступ к извещателю лицам, пытающимся преднамеренно перекрыть ЗО или переориентировать блоки извещателя.

Извещатель необходимо устанавливать таким образом, чтобы нарушитель при преодолении ограждения гарантированно перекрыл ЗО (расстояние между верхним краем полотна ограждения и воображаемой линией, проходящей через БИ и БФ, не должно быть больше 300 – 350 мм). Чувствительность следует установить в диапазоне 400 – 500 мс.

Для исключения перекрытия ЗО снегом, скапливающимся в зимнее время на полотне ограждения, а также садящимися птицами извещатель рекомендуется устанавливать не по оси ограждения, а со смещением внутрь охраняемого объекта. На особо важных объектах для обнаружения попыток перепрыгнуть ЗО можно организовать двухлучевой ИК барьер. Чувствительность извещателя верхнего яруса можно повысить до 100 мс.

Если полотно ограждения не подвержено деформациям и сильной вибрации (например, конструкция из толстых металлических прутков или труб), допускается устанавливать извещатель непосредственно на него. В случае недостаточной жесткости ограждения извещатель следует монтировать на отдельных стойках, устанавливаемых в грунт. Общая схема блокировки ограждения «на перелаз» представлена на рис. 76 (элементы крепления извещателя не показаны).



Пример блокировки ограждения

Рисунок 76 – Пример блокировки ограждения




В местах, где ограждение имеет излом (угол), извещатели следует устанавливать таким образом, чтобы ИК лучи пересекались (см. рис. 77).



Пример блокировки ограждения, имеющего излом

Рисунок 77 – Пример блокировки ограждения, имеющего излом




Фактором, значительно осложняющим организацию блокировки ограждения «на перелаз», является наличие непосредственно над ограждением каких-либо конструкций (например, проложенных открытым способом трубопроводов), перекрывающих ЗО извещателя, по которым нарушитель может проникнуть на охраняемый объект. В этом случае следует отдельно блокировать участки ограждения по обеим сторонам трубопровода (см. рис. 78), а путь по трубопроводу перекрыть дополнительным ограждением в соответствии с РД 78.36.006-2005 [1]. Это дополнительное ограждение (на рис. 78 не показано) можно блокировать еще одним извещателем, устанавливаемым так, чтобы его ЗО и ЗО извещателей, блокирующих основное ограждение, взаимно перекрывались.



Пример блокировки ограждения с конструкциями над ним

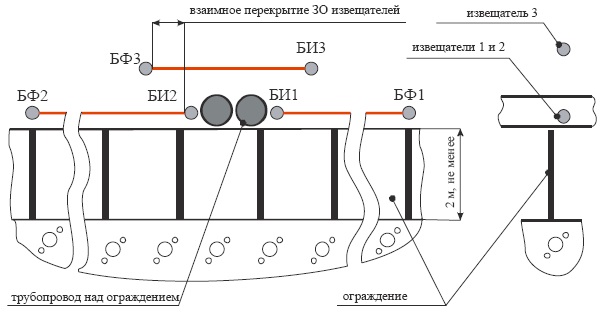

Рисунок 78 – Пример блокировки ограждения с конструкциями над ним




Тип используемых извещателей определяется с учетом длины участков охраняемого периметра и климатических факторов, обуславливающих необходимость наличия у извещателей встроенного подогрева.

Блокировка ограждения (забора) «на пролом».

Данный вариант блокировки предназначен для обнаружения попыток проникновения на охраняемый объект через отверстие в полотне ограждения. Он осуществляется путем организации многолучевого вертикального ИК барьера с внутренней стороны ограждения. Принцип данной блокировки заключается в том, что нарушитель, пытаясь проникнуть на территорию охраняемого объекта через отверстие в ограждении, окажется в ЗО извещателей, перекроет ИК лучи, извещатели сформируют извещение о тревоге. Общие принципы построения ИК барьера изложены в разделе 4.7.3.

Извещатели, составляющие барьер, можно устанавливать как непосредственно на ограждении, так и на отдельных стойках. Предпочтительным является вариант установки на отдельных стойках на расстоянии 2 – 2,5 м от ограждения. Такой способ установки имеет ряд преимуществ:

- нарушитель, преодолевший ограждение и блокировку «на перелаз» сверху, будет вынужден пересечь ИК барьер;

- нарушитель, преодолевший ограждение путем подкопа, также будет вынужден пересечь ИК барьер (для подготовленного нарушителя, осведомленного о наличии ИК барьера, возникнет необходимость делать подкоп большей длины);

- можно не учитывать незначительную непрямолинейность ограждения, что позволит использовать меньшее количество извещателей;

- извещатели, установленные на отдельных стойках, не будут зависеть от колебаний ограждения.

Недостатком данного способа является увеличение затрат на прокладку кабелей электропитания и ШС.

Высота барьера должна быть не менее 1,5 м, что практически полностью исключает преодоление его человеком без использования каких-либо подручных средств. На особо важных объектах высоту барьера необходимо увеличить.

Для обеспечения стабильной работы извещателей нижних ярусов ИК барьера необходимо по всей длине барьера скашивать траву летом и расчищать снег зимой. Для обеспечения устойчивости к перемещению мелких животных (грызунов, птиц и т.п.) извещатель нижнего яруса должен быть установлен на высоте 300–350 мм от поверхности земли. Необходимо максимально уменьшить его чувствительность (до 400 – 500 мс). Следует учитывать, что извещатели нижних ярусов ИК барьера будут реагировать на перемещение в ЗО крупных животных (например, собак), поэтому рекомендуется принять меры по недопущению их появления на охраняемом объекте.

Блокировка проемов в ограждении.

Данный вариант применения предназначен для обнаружения перемещения нарушителя через проемы в ограждении (ворота, калитки, технологические каналы). Активные ИК извещатели позволяют также обнаруживать проезд транспортных средств через ворота.

В соответствии с РД 78.36.006-2005 [1] извещатели, обеспечивающие охрану основных ворот объекта, должны быть подключены к отдельному ШС. Извещатели должны быть установлены как в проеме ворот для обнаружения прохода (проезда транспортных средств), так и над воротами для обнаружения попыток перелезания через них. Для блокировки калиток и ворот в большинстве случаев целесообразно применять извещатели ИО209-16/1 «СПЭК-7-2» или ИО209-29 «СПЭК-1113».

С помощью активных ИК извещателей также возможна блокировка имеющихся на охраняемом объекте выходов на поверхность различных подземных коммуникаций, а также технологических проемов в ограждении (водостоки, коллекторы и т.п.), имеющих размеры, достаточные для проникновения через них человека. Для этого варианта использования рекомендуется установить максимально низкую чувствительность. Извещатель должен быть установлен таким образом, чтобы нарушитель гарантированно перекрыл ЗО при выходе из проема.

Блокировка окон, световых фонарей, ворот, выходов технологических каналов и т.п. извещателями, установленными снаружи здания.

Блокировка окон, световых фонарей и т.п. извещателями, установленными снаружи здания, применяется как для обнаружения проникновения в здание через проем, так и для обнаружения попыток несанкционированного воздействия на оконные конструкции (нередки случаи попыток проникновения в здание через оконный проем путем вынимания стекла без его разрушения, при котором акустические извещатели, установленные в здании, извещение о тревоге не формируют).

В соответствии с РД 78.36.006-2005 [1]в случае, если здание объектов категорий А1 и Б2 охраняется по всему периметру, допускается применять блокировку окон только на первом этаже.

Извещатели монтируются непосредственно на капитальные стены (или иные конструктивные элементы) здания таким образом, чтобы нарушитель при попытке проникнуть в здание гарантированно перекрывал ЗО. Количество извещателей определяется с учетом важности объекта, размеров оконного проема и факторов, определяющих возможность проникновения через него. Например, при решении задачи охраны производственного здания с большими по высоте оконными проемами. Верхнюю часть проема необходимо блокировать в случае наличия внутри и (или) снаружи здания каких-либо конструкций, по которым возможно проникновение в него через охраняемый проем. Одним извещателем можно охранять несколько оконных проемов (расположенных в ряд) одновременно.

Активными ИК извещателями также удобно блокировать проемы ворот, имеющихся в здании (например, ворота боксов или гаражей для хранения автотранспорта. Помимо прохода человека через проем, извещатель будет обнаруживать и проезд транспортного средства. Если ворота имеют распашную конструкцию, их створки открываются наружу, извещатель также будет обнаруживать факт открытия ворот.

Количество используемых извещателей должно определяться с учетом особенностей объекта и тактики охраны. Так, если необходимо блокировать одновременно несколько ворот, расположенных в ряд, выбирается извещатель с максимальной дальностью действия, соответствующей длине объекта, либо организуется горизонтальный ИК барьер из нескольких извещателей с меньшей максимальной дальностью. Если необходимо обнаружение только прохода человека и проезда транспортного средства через проем ворот целесообразно устанавливать один извещатель на высоте около 1 м от поверхности земли. Для обнаружения проникновения нарушителя через проем ворот любым способом (например, ползком) необходимо организовать вертикальный ИК барьер из нескольких извещателей.

5.7.5.2 Использование извещателей в помещении

Блокировка дверных, оконных и технологических проемов, стен и межэтажных перекрытий

Одним из примеров применения активных ИК извещателей в помещении является блокировка ряда дверных проемов, выходящих в прямой коридор. При этом извещатель в некоторых случаях будет формировать извещение о тревоге уже при попытке нарушителя открыть дверь (взломать, подобрать ключи и т.п.). Можно также блокировать дверные проемы и по одному, устанавливая извещатели внутри каждого помещения. В этом случае нарушитель, входя в охраняемое помещение, не будет видеть установленный извещатель. Если необходимо обнаружение только прохода человека через блокируемый дверной проем, целесообразно устанавливать один извещатель на высоте около 1 м от поверхности пола. Для обнаружения проникновения нарушителя через проем любым способом (например, ползком) необходимо организовать вертикальный ИК барьер.

Если извещатель установлен таким образом, что створка двери (непрозрачной) при открывании перекрывает его ЗО, он сформирует извещение о тревоге. Это позволяет применять активные ИК извещатели для блокировки дверей «на открывание» как самостоятельно, так и в сочетании с магнитоконтактными извещателями.

Можно блокировать также окна, световые фонари в производственных помещениях, различные технологические проемы, имеющие размеры, достаточные для проникновения через них человека (выходы вентиляционных коробов, погрузочно-разгрузочные люки и т.п.). Извещатель должен быть установлен таким образом, чтобы нарушитель гарантированно перекрыл ЗО при выходе из проема. Блокировка ряда окон одним извещателем возможна только в пределах помещения (необходима прямая видимость между БИ и БФ).

В некоторых обоснованных случаях активными ИК извещателями можно блокировать строительные конструкции (стены, межэтажные перекрытия) «на пролом» путем организации ИК барьера из нескольких извещателей, установленных непосредственно на охраняемых конструкциях. Следует заметить, что данный вариант применения потребует значительных затрат.

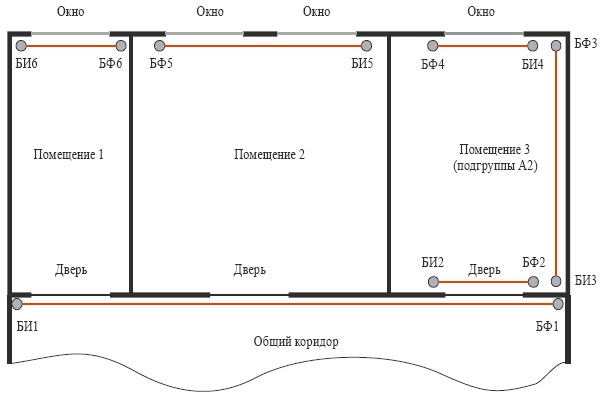

Приведенные выше варианты использования активных ИК извещателей можно рекомендовать для охраны объектов (помещений) подгрупп А2 и Б2 по РД 78.36.006-2005 [1]. Примерная схема размещения извещателей приведена на рисунке 79.

На рисунке извещатель №1 установлен в общем коридоре для блокировки дверных проемов, извещатель №2 также блокирует дверной проем, но установлен внутри охраняемого помещения. Извещателем №3 (на практике несколькими извещателями, образующими вертикальный ИК барьер) блокируется стена «на пролом». Извещателями №№4-6 блокируются оконные проемы.



Примеры размещения извещателей для охраны объектов подгрупп А2 и Б2

Рисунок 79 – Примеры размещения извещателей для охраны объектов подгрупп А2 и Б2




Охрана отдельных предметов

Активные ИК извещатели позволяют организовать охрану предметов, имеющих большую материальную, художественную или историческую ценность. Для решения этой задачи целесообразно использовать извещатели ИО209-16/1 «СПЭК-7-2» или ИО209-16/2 «СПЭК-7-6».

Как правило, извещатель устанавливается таким образом, чтобы его ЗО перекрывала нарушителю пути доступа к охраняемому предмету при попытке его изъятия или какого-либо иного воздействия. При этом необходимо учитывать, что извещатель предназначен для обнаружения факта приближения к охраняемому предмету, но не способен предотвратить его повреждение (акт вандализма и т.п.). Извещатель следует настроить таким образом, чтобы он выдавал извещение о тревоге при перекрытии любого из лучей.

Ниже приведены примерные схемы организации охраны различных предметов.

Охрана сейфов и других крупных предметов, имеющих материальную или иную ценность

При наличии в помещении указанных предметов целесообразно выделить для их размещения специальную зону, доступ в которую блокировать извещателем (см. рис. 80).

Целесообразность организации вертикального ИК барьера из нескольких извещателей определяется из характеристик охраняемых предметов (размер, масса) и блокируемой зоны. Так, например, ЗО одиночного извещателя, установленного на высоте около 1 м, можно преодолеть сверху. Если охраняемый предмет имеет небольшие габариты и массу, его можно будет изъять. В этом случае зону, где размещены охраняемые предметы, необходимо блокировать вертикальным ИК барьером из нескольких извещателей. Зону размещения предметов, имеющих большие массу и габариты, перемещение которых потребует приложения значительных физических усилий, можно блокировать одним извещателем.

Для блокировки сейфа, встроенного в стену, извещатель необходимо установить таким образом, чтобы его ЗО располагалась непосредственно перед дверью сейфа.



Пример охраны сейфов и других крупных предметов

Рисунок 80 – Пример охраны сейфов и других крупных предметов




Для снижения затрат на установку извещателей рекомендуется охраняемые предметы располагать вдоль стен помещения. В противном случае (например, охрана музейного экспоната с возможностью всестороннего осмотра), извещатель придется устанавливать на специальные стойки, потребуется прокладка проводов электропитания и ШС.

Охрана музейных ценностей

Следует отметить, что ИК лучи, образующие ЗО извещателя, невидимы для человека и не препятствуют осмотру музейных экспонатов посетителями.

Для охраны предметов искусства и других музейных ценностей целесообразно использовать извещатель ИО209-16/2 «СПЭК-7-6», ЗО которого представляет собой шестилучевой ИК барьер с расстоянием между лучами 70 мм. Такая ЗО позволяет обнаруживать протянутую через нее руку.

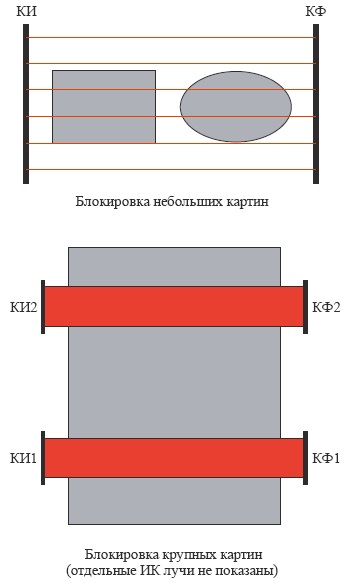

Для охраны небольших картин, икон и т.п. извещатель необходимо установить таким образом, чтобы его ЗО располагалась непосредственно перед охраняемыми предметами. При этом она должна полностью закрывать охраняемую картину (при необходимости нужно использовать два извещателя). Этим полностью блокируется доступ к ней, исключается возможность ее изъятия путем перемещения параллельно стене. Охрану крупногабаритных картин можно осуществлять двумя извещателями, установленными так, чтобы их ЗО находились в верхней и нижней третях полотна. Такой способ обеспечивает обнаружение попыток вырезать полотно из рамы или оторвать картину от стены (см. рис. 81).

Преимущество активных ИК извещателей перед пассивными поверхностными ИК извещателями, которые также можно использовать для блокировки картин, состоит в том, что они не зависят от температур фона и человека, длины траектории его перемещения, устойчивы к тепловым помехам. Вместе с тем они имеют существенно более высокую стоимость, поэтому можно рекомендовать их применение для охраны наиболее ценных экспонатов.



Пример охраны музейных ценностей

Рисунок 81 – Пример охраны музейных ценностей




Для охраны коллекций небольших предметов, экспонирующихся в витринах, необходимо блокировать все возможные пути доступа к ним. Извещатели можно устанавливать как внутри витрины, так и снаружи. В последнем случае необходимо обеспечить отсутствие доступа посетителей непосредственно к витрине (для исключения случайного перекрытия ЗО извещателя). Также следует учитывать, что открытие стеклянной (без переплета) двери витрины извещатель обнаружить не сможет.

Выводы

Анализ конструктивных, функциональных и стоимостных особенностей, а также тактики применения оптико-электронных активных извещателей показывает, что применение большинства извещателей данного класса наиболее целесообразно на объектах высоких категорий значимости, например, для охраны исторических, культурных и других ценностей, имеющих высокую стоимость и значимость, например, в музеях, выставочных экспозициях, зданиях историко-религиозного назначения.

Данные извещатели не чувствительны к тепловым помехам, что немаловажно при использовании на открытом воздухе. Также они обладают высокой устойчивостью к попыткам саботажа.

Учитывая широкий диапазон рабочих температур, данные извещатели можно применять в различных климатических условиях (некоторые из них и в районах с очень холодным климатом), а также в помещениях с нерегулируемыми климатическими параметрами с учетом установленного ограничения диапазона рабочих температур для каждого типа извещателя.

Выбор извещателей данного класса, как правило, осуществляется с учетом максимальной рабочей дальности действия. Нецелесообразно применять извещатель с максимальной рабочей дальностью действия, значительно превышающей фактические размеры охраняемого объекта. Монтаж, подключение, настройка и эксплуатация извещателей должны проводиться в строгом соответствии с прилагаемой эксплуатационной документацией.

Некоторые извещатели можно эксплуатировать как на открытом воздухе, так и в помещениях. В этом случае их максимальная рабочая дальность действия увеличивается вследствие более низких требований к коэффициенту запаса, что отражается в эксплуатационной документации.




Далее >>>



|   Главная   |   Законы   |   ГОСТ   |   РД   |   Требования   |   Пособия   |   Рекомендации   |   Перечни   |


books on zlibrary
