5.6 Оптико-электронные пассивные инфракрасные извещатели для блокировки внутреннего пространства помещений и проемов в строительных конструкциях

5.6.1 Функциональные особенности оптико-электронных пассивных ИК извещателей

Оптико-электронные пассивные инфракрасные (ИК) извещатели разделяются по типу формируемой зоны обнаружения (ЗО):

- объемные;

- поверхностные;

- линейные.

Они предназначены для обнаружения нарушителя, перемещающегося в их ЗО (или пересекающего ЗО).

Извещатели, формирующие объемную ЗО, в свою очередь, подразделяются по способу установки (на стене или на потолке).

Нормативно-технические требования к данному классу извещателей установлены в ГОСТ Р 50777-95 «Системы тревожной сигнализации. Часть 2. Требования к системам охранной сигнализации. Раздел 6. Пассивные оптико-электронные инфракрасные извещатели для закрытых помещений».

Извещатели имеют одноблочную конструкцию. Корпус извещателя состоит из основания и крышки. Основание закрепляется на стене (непосредственно или с помощью кронштейна) или потолке охраняемого помещения. На основании закрепляется плата с электронными компонентами и клеммами для подключения проводов электропитания и ШС, а также крышка с входным окном, закрытым линзой. Линза извещателя, как правило, состоит из нескольких линз Френеля. Количество, форма и взаимное расположение линз Френеля определяют тип формируемой извещателем ЗО. Линза извещателя может быть как цилиндрической (плоская линза изгибается при установке в крышку извещателя), так и жесткой сферической, обладающей более высокими оптическими характеристиками.

ЧЭ пассивных ИК извещателей является двух- или четырехплощадный пироприемник, который вместе с линзой образуют оптическую систему, в которой тепловое излучение нарушителя и окружающих предметов (фона) при помощи линзы фокусируется на пироприемник (см. рисунок 4.21).



Оптическая система ИК извещателя

Рисунок 40 – Оптическая система ИК извещателя




Он преобразует тепловое излучение в электрический сигнал, поступающий на блок обработки (в настоящее время, как правило, микропроцессор), который производит анализ поступившего сигнала и в соответствии с заданным алгоритмом формирует (или не формирует) извещение о тревоге.

При отсутствии движения нарушителя в ЗО пироприемник на выходе формирует слабые, хаотично изменяющиеся сигналы (т.н. шум). При движении человека поперек ЗО (стрелка А на рис. 40) его тепловое излучение фокусируется линзой сначала на одну площадку двухплощадного пироприемника (пару площадок для четырехплощадного), а затем на вторую. Появление на площадке теплового излучения вызывает формирование на выходе пироприемника электрического сигнала, амплитуда и длительность которого зависят от мощности теплового излучения и продолжительности его наличия на площадке. Этот сигнал получил название «импульс». Область пространства, в которой линза извещателя способна фокусировать на площадку пироприемника тепловое излучение, называется элементарной чувствительной зоной (ЭЧЗ).

Площадки в пироприемнике включены с разной полярностью, поэтому импульсы будут положительными и отрицательными. При движении нарушителя по траектории от внешней границы ЗО к извещателю (стрелка Б на рис. 40) тепловое излучение будет попадать на площадки пироприемника одновременно, поэтому возникающие разнополярные импульсы будут взаимно уничтожаться и сигнал на выходе пироприемника будет отсутствовать (синфазное подавление помехи).

Основными характеристиками пассивных ИК извещателей являются:

- максимальная рабочая дальность действия – максимальное расстояние, на котором извещатель обнаруживает движение нарушителя в соответствии с ГОСТ Р 50777-95. Обнаружение нарушителя вне ЗО или в ЗО на расстоянии, превышающем заявленную для данного извещателя максимальную рабочую дальность действия, не гарантировано. Если размеры помещения превышают максимальную рабочую дальность действия извещателя, необходимо использовать несколько извещателей;

- диапазон обнаруживаемых скоростей движения нарушителя – в соответствии с действующим стандартом должен составлять от 0,3 до 3,0 м/с;

- чувствительность – в соответствии с действующим стандартом извещатель должен сформировать извещение о тревоге при величине перемещения нарушителя в ЗО не более 3 м. Это означает, что извещатель соответствует стандарту, если для формирования им извещения о тревоге нарушителю нужно пройти в ЗО расстояние < или = 3 м. Если для формирования извещения о тревоге нарушитель должен пройти большее расстояние (например, 3,5 м), извещатель требованиям стандарта не соответствует. В случае наличия функции регулировки чувствительности извещатель должен соответствовать этому (а равно и другим) требованию стандарта при любом значении регулировки.

Регулировка чувствительности должна осуществляться в зависимости от длины наиболее вероятных траекторий перемещения нарушителя в ЗО. Чем меньше длина траектории, тем выше должна быть установлена чувствительность. Правильность регулировки необходимо проконтролировать совершением тест-проходов в ЗО по наиболее вероятным траекториям и с разными скоростями. Повышать чувствительность извещателя следует только в обоснованных случаях, т.к. это снижает его помехозащищенность.

Способность извещателя стабильно функционировать в различных условиях, негативно влияющих на его работоспособность, называется помехозащищенностью. Эта способность является следствием различий характерных сигналов, получаемых от движения человека и от воздействия помех. Применение в извещателе четырехплощадного пироприемника увеличивает его помехозащищенность.

5.6.2 Влияние на функционирование извещателя внешних факторов и тепловых помех

Так как принцип действия пассивных ИК извещателей основан на регистрации изменения уровня теплового излучения, то одним из основных факторов, оказывающих влияние на их работу, является изменение температуры предметов, находящихся в зоне обнаружения извещателя (фона), и окружающего воздуха. Можно выделить несколько основных проявлений данного фактора:

а) резкое (со скоростью свыше 1°С/мин) изменение температуры какого-либо предмета, находящегося в ЗО, относительно температуры фона, что может вызвать выдачу ложного извещения о тревоге. В качестве примера можно привести радиаторы и трубы центрального отопления.

б) повышение температуры фона до величин, близких к температуре тела человека, что приводит к снижению обнаружительной способности из-за уменьшения теплового контраста между нарушителем и фоном. Для исключения влияния данного фактора следует применять извещатели с функцией температурной компенсации (или «термокомпенсация»).

К уменьшению контраста также приводит надетая на нарушителя теплоизолирующая одежда. Если нарушитель будет перемещаться в ЗО, закрывшись каким-либо предметом (например, листом картона с температурой, равной температуре в помещении), то извещатель его не обнаружит.

в) наличие перемещения в зоне обнаружения больших объемов теплого воздуха, что может вызвать выдачу ложного извещения о тревоге.

Перемещение воздуха в зоне обнаружения может быть вызвано конвекцией (как естественной, так и имеющей техногенную природу) или наличием выходов вентиляционных воздуховодов и т.п.

Извещатель рекомендуется устанавливать таким образом, чтобы в его ЗО не попадали потоки теплого воздуха. В период охраны в помещении должны быть закрыты окна (форточки, фрамуги), балконные и входные двери, отключены обогревательные вентиляторы, кондиционеры и т.п.

г) температура окружающего воздуха.

Температура окружающей среды оказывает влияние на обнаружительную способность, помехозащищенность и работоспособность в целом извещателя, если ее значение превышает допустимые значения рабочей температуры, установленные для данного извещателя разработчиком.

Если температура окружающего воздуха ниже (при установке в неотапливаемых помещениях) или выше допустимых значений рабочей температуры извещателя, то извещатель может не обнаруживать нарушителя.

Оптические засветки

Наличие на входном окне извещателя постоянной или переменной освещенности, фактическое значение которой превышает нормы, установленные в национальном стандарте (более 6500 лк), может являться причиной ложных срабатываний или пропуска нарушителя. Причиной высокой освещенности может быть как солнце, так и источники искусственного освещения.

Для исключения влияния данного фактора на работу извещателя он должен быть установлен таким образом, чтобы на его входное окно не попадали прямые солнечные лучи и излучение от мощных осветительных проборов.

Следует иметь в виду, что резкое чередование на входном окне извещателя света и тени (вызванное, к примеру, перемещающимися по небу облаками, качающимися ветвями деревьев и т.п., перекрывающими солнце) негативно влияет на работу извещателя, может являться причиной ложных срабатываний. При этом следует отметить, что сами качающиеся за окном ветки влияния на работоспособность пассивного ИК извещателя, установленного в помещении (при условии, что окна помещения закрыты, что обычно оговаривается в прилагаемой к извещателю эксплуатационной документации), не оказывают.

Наличие в воздухе твердых мелкодисперсных частиц

Эти частицы могут иметь как естественное (бытовая пыль, пыльца растений), так и техногенное (промышленная пыль, копоть и пр.) происхождение. Их оседание на входном окне извещателя приводит к уменьшению максимальной рабочей дальности действия и обнаружительной способности.

Для борьбы с этим явлением в помещениях с повышенным содержанием пыли или копоти в воздухе (например, какие-либо производственные помещения) следует чаще проводить техническое обслуживание извещателя (очистку входного окна).

Для своевременного предупреждения дежурного пункта централизованной охраны (ПЦО) о чрезмерном загрязнении линзы необходимо применять извещатели, имеющие функцию антимаскирования.

Изменение положения в пространстве извещателя или конструкций, на которых он закреплен

Эти изменения могут иметь как естественную, так и техногенную природу. Причиной их могут являться, например, вибрация вследствие работы каких-либо механизмов или движения большегрузного транспорта, ремонтные и другие работы, проводимые в непосредственной близости от места установки извещателя. Последствиями их могут быть ложные срабатывания или переориентация зоны обнаружения, что может привести к ложному срабатыванию извещателя или пропуску нарушителя.

Для предотвращения влияния данного фактора извещатель необходимо устанавливать на основаниях, не подверженных вибрации, деформации, (несущие стены капитальных строений и т.п.), а также периодически проводить контроль ориентации зоны обнаружения путем совершения тест-прохода.

Наличие в ЗО крупногабаритных предметов и конструкций

Такие предметы (сплошные, сетчатые, стеклянные перегородки и т.п.) перекрывают ЗО извещателя, перемещение нарушителя за ними обнаружено не будет. При этом обеспечить полное отсутствие таких предметов на большинстве объектов невозможно. В этом случае для обеспечения надежной охраны необходимо установить несколько извещателей таким образом, чтобы все возможные пути перемещения нарушителя попадали в их ЗО.

Следует исключить возможность появления в ЗО извещателя вне периода охраны каких-либо посторонних предметов, перекрывающих зону обнаружения (не допускать складирования чего-либо и т.п).

В случае изменения расположения крупногабаритных предметов в охраняемом помещении (например, мебели в квартирах граждан, охраняемых вневедомственной охраной) может возникнуть необходимость изменения места установки извещателя.

Наличие на охраняемом объекте животных

На многих объектах (в основном в жилищах граждан) могут находиться животные. Перемещающееся в ЗО извещателя животное может привести к ложному извещению о тревоге. Вероятность ложного срабатывания зависит от размеров животного, длины его шерсти, скорости перемещения и др. факторов, для условий установки извещателя в квартире весьма высока. Для охраны таких объектов необходимо применять специальные извещатели, обладающие устойчивостью к перемещению в ЗО животных, а при выборе места их установки и монтаже строго выполнять требования, изложенные в прилагаемой к извещателю эксплуатационной документации.

Эти требования в основном касаются ограничения массы животного и расстояния до извещателя, на котором оно может находиться:

а) в «Список технических средств безопасности» [4] на сегодняшний день включены и прошли в установленном порядке необходимые испытания извещатели с устойчивостью к перемещению в ЗО животных массой до 10 кг (кошки и небольшие собаки) и до 20 кг (собаки средних размеров). В некоторых извещателях устойчивость к перемещению животных регулируется, при установке максимальной устойчивости (до 20 кг) снижается их максимальная рабочая дальность действия. Это отражается в прилагаемой к извещателю эксплуатационной документации.

б) расстояние до извещателя определяется высотой предметов мебели, на которые может взобраться животное, и расстоянием от них до проекции извещателя на пол. Если животное оказывается к извещателю ближе, чем указано в эксплуатационной документации, отсутствие выдачи ложного извещения о тревоге не гарантируется. Это объясняется как увеличением уровня ИК излучения животного, попадающего на пироприемник, так и тем, что животное, двигаясь вблизи от извещателя, будет пересекать одновременно несколько ЭЧЗ. При наличии в охраняемой квартире кошек также рекомендуется, чтобы рядом с извещателем отсутствовали ковры, шторы и т.п. предметы, по которым кошка может забраться близко к извещателю.

Примечание. Заявляемая некоторыми производителями устойчивость ИК извещателей к перемещению в ЗО животных массой до 40 кг (крупные собаки) в настоящее время испытаниями не подтверждена.

5.6.3 Особенности размещения оптико-электронных пассивных ИК извещателей на охраняемом объекте

Обнаружительная способность пассивных ИК извещателей из-за их конструктивных особенностей (описаны в п. 4.6.1) сильно зависит от направления перемещения нарушителя в ЗО. При его перемещении поперек ЗО она будет максимальной, а при перемещении в радиальном направлении (от внешней границы к извещателю) – минимальной.

Извещатель следует устанавливать на объекте таким образом, чтобы наиболее вероятные траектории перемещения нарушителя проходили поперек ЗО. На рис. 41 стрелками «А» показаны неблагоприятные траектории, а стрелками «Б» – благоприятные.

Извещатель, предназначенный для установки на потолке и имеющий один пироприемник, будет иметь максимальную обнаружительную способность при движении нарушителя в зоне обнаружения в тангенциальном направлении (стрелки А на рис. 42). При отклонении траектории движения нарушителя от этого направления обнаружительная способность извещателя будет уменьшаться и достигнет минимума при движении нарушителя в радиальном направлении (стрелки Б, В на рис. 42).

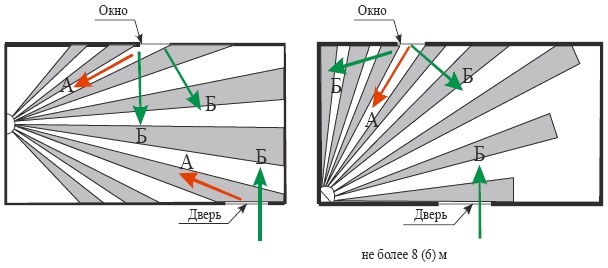

Возможные траектории перемещения нарушителя в зоне обнаружения ИК извещателя, устанавливаемого на стене

Рисунок 41 – Возможные траектории перемещения нарушителя в зоне обнаружения ИК извещателя, устанавливаемого на стене

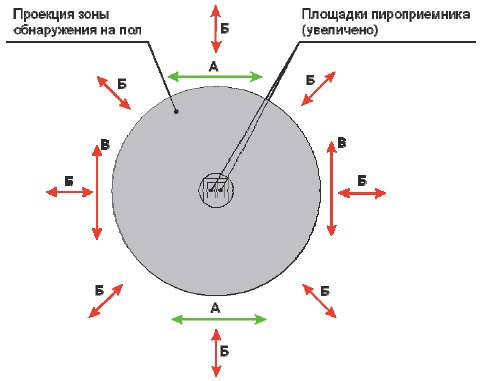

Возможные траектории перемещения нарушителя в зоне обнаружения ИК извещателя, устанавливаемого на потолке

Рисунок 42 Возможные траектории перемещения нарушителя в зоне обнаружения ИК извещателя, устанавливаемого на потолке




5.6.4 Способы защиты оптико-электронных пассивных ИК извещателей от несанкционированных действий

Существует несколько разновидностей несанкционированных воздействий на извещатели:

а) вскрытие корпуса извещателя. Все извещатели, включенные в настоящее время в «Список технических средств безопасности» [4], в соответствии с требованиями национального стандарта выдают извещение о несанкционированном доступе при открытии крышки корпуса на величину, обеспечивающую доступ к его органам управления и элементам фиксации. Извещение может передаваться либо по специально предусмотренному ШС «Неисправность», либо по отдельному ШС «Доступ»;

б) изменение положения корпуса с целью переориентации ЗО. Переориентация извещателя, установленного непосредственно на стене, как правило, невозможна без вскрытия его корпуса. Для защиты от переориентации при установке на кронштейне в некоторых извещателях предусмотрена возможность выдачи извещения об изменении положения корпуса. Извещатель формирует это извещение при попытке наклонить, повернуть его корпус. Извещение передается по специально предусмотренному ШС «Неисправность»;

в) маскирование извещателя и его линзы. Под маскированием понимается попытка закрыть извещатель каким-либо предметом (небольшой коробкой, шапкой и т.п.) либо покрыть линзу краской, лаком, заклеить ее скотчем. На объектах, где имеется вероятность подобных воздействий на извещатель, необходимо применять извещатели с функцией антимаскирования. Эти извещатели в соответствии с требованиями ГОСТ Р 50777-95 формируют извещение о маскировании при закрашивании, заклеивании линзы и экранировании ее непрозрачным предметом на расстоянии не менее 10 см. Извещение передается по специально предусмотренному ШС «Неисправность».

5.6.5 Основные типы оптико-электронных пассивных ИК извещателей для блокировки внутреннего пространства помещений и проемов в строительных конструкциях

В соответствии со «Списком технических средств безопасности» [4] в подразделениях вневедомственной охраны применяются следующие типы оптико-электронных пассивных инфракрасных извещателей для блокировки внутреннего пространства помещений и проемов в строительных конструкциях: ИО209-24 «Астра-5» исп. В, ИО209-20 «Фотон-10А», ИО209-21 «Фотон-15А», ИО209-27 «Фотон-16А», ИО309-11 «Астра-5» исп. Б, ИО309-28 «Астра-531» исп. ИК, ИО309-19 «Икар-Ш», ИО309-16 «Икар-5Б», ИО309-9 «Фотон-10Б», ИО309-22 «Фотон-10БМ», ИО309-17/3 «Фотон-12Б», ИО309-17/4 «Фотон-12-1Б», ИО309-10 «Фотон-15Б», ИО309-14 «Фотон-16Б», ИО309-23 «Фотон-20Б», ИО309-7 «Фотон-Ш», ИО309-7/А «Фотон-Ш-1», ИО309-7/1 «Фотон-Ш2», ИО409-10 «Астра-5» исп. А, ИО409-25 «Астра-511», ИО409-42 «Астра-512», ИО409-15А «Астра-7» исп. А, ИО409-15Б «Астра-7» исп. Б, ИО409-8 «Фотон-9», ИО409-48 «Фотон-9М», ИО409-12 «Фотон-10», ИО409-49 «Фотон-10М», ИО409-54 «Фотон-10М-01», ИО409-17/1 «Фотон-12», ИО409-17/2 «Фотон-12-1», ИО409-23 «Фотон-15», ИО409-30 «Фотон-16», ИО409-41 «Фотон-19», ИО409-45 «Фотон-20», ИО409-52 «Фотон-21», ИО409-55 «Фотон-22», ИО409-20 «Икар-1», ИО409-26/3 «Икар-2/1», ИО409-47/1 «Икар-7/1», ИО409-34 «Икар-5А».

Внешний вид используемых в практике вневедомственной охраны пассивных ИК извещателей приведен на рисунках 43-63, основные технические характеристики извещателей приведены в таблицах 7–13.



Извещатели «Астра-5» исп. А, Б, В

Рисунок 43 - Извещатели «Астра-5» исп. А, Б, В


Извещатели «Фотон-10», «Фотон-10А», «Фотон-10Б», «Фотон-15», «Фотон-15А», «Фотон-15Б»

Рисунок 44 - Извещатели «Фотон-10», «Фотон-10А», «Фотон-10Б», «Фотон-15», «Фотон-15А», «Фотон-15Б»


Извещатели «Фотон-16», «Фотон-16А», «Фотон-16Б»

Рисунок 45 - Извещатели «Фотон-16», «Фотон-16А», «Фотон-16Б»


Извещатель «Астра-531» исп. ИК

Рисунок 46 - Извещатель «Астра-531» исп. ИК


Извещатель «Икар-Ш»

Рисунок 47 Извещатель «Икар-Ш»


Извещатели «Икар-5А», Икар-5Б»

Рисунок 48 Извещатели «Икар-5А», Икар-5Б»


Извещатели «Фотон-12», «Фотон-12Б», «Фотон-20», «Фотон-20Б»

Рисунок 49 Извещатели «Фотон-12», «Фотон-12Б», «Фотон-20», «Фотон-20Б»

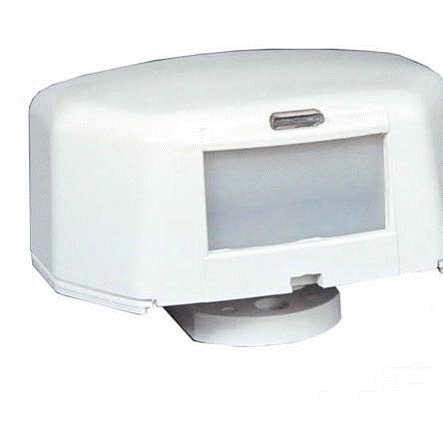

Извещатели «Фотон-Ш», «Фотон-Ш-1»

Рисунок 50 Извещатели «Фотон-Ш», «Фотон-Ш-1»


Извещатель «Фотон-Ш2»

Рисунок 51 Извещатель «Фотон-Ш2»


Извещатель «Астра-511»

Рисунок 52 Извещатель «Астра-511»


Извещатель «Астра-512»

Рисунок 53 Извещатель «Астра-512»


Извещатель «Астра-7» исп. А, Б

Рисунок 54 Извещатель «Астра-7» исп. А, Б


Извещатели «Фотон-9», «Фотон-9М»

Рисунок 55 Извещатели «Фотон-9», «Фотон-9М»


Извещатели «Фотон-10М», «Фотон-10БМ», «Фотон-10М-01»

Рисунок 56 Извещатели «Фотон-10М», «Фотон-10БМ», «Фотон-10М-01»


Извещатели «Фотон-12-1», «Фотон-19»

Рисунок 57 Извещатели «Фотон-12-1», «Фотон-19»


Извещатель «Фотон-17»

Рисунок 58 Извещатель «Фотон-17»


Извещатель «Фотон-21»

Рисунок 59 Извещатель «Фотон-21»


Извещатель «Икар-1»

Рисунок 60 Извещатель «Икар-1»


Извещатель «Фотон-22»

Рисунок 61 Извещатель «Фотон-22»


Извещатель «Икар-7/1»

Рисунок 62 Извещатель «Икар-7/1»


Извещатель «Икар-2/1»

Рисунок 63 Извещатель «Икар-2/1»




Таблица 7
Характеристика Астра-5 исп. В Фотон-10А Фотон-15А Фотон-16А

Дальность действия, м

20 20 20 20

Зона обнаружения

линейная

Угол обзора зоны обнаружения в горизонтальной плоскости, град.

7 6 6 6

Ток потребления, мА, не более

12 20 В режиме «КЗ» - 0,5 В режиме «Разрыв» - от 2 до 15 25

Диапазон напряжения питания, В

От 8 до 15 От 10 до 15 От 8 до 72 От 10 до 15

Диапазон рабочих температур, °С

–30 … +50 –30 … +50 –30 … +50 –30 … +5

Габаритные размеры, мм

75×58×48 124×68×51 126×70×55 126×70×55

Степень защиты оболочки

IP41 IP41 IP41 IP41

Защита от маскирования

нет нет нет есть


Таблица 8
Характеристика Астра-5 исп.Б Астра-531 исп. ИК Икар-Ш Икар-5Б Фотон-10Б Фотон-10БМ Фотон-12Б

Дальность действия, м

10 5 8 10 10 10 15

Зона обнаружения

поверхностная

Угол обзора зоны обнаружения, град.

7 30 горизонт.
95 вертик.
16 горизонт.
90 вертик.
135 вертик. 100 вертик. 90 вертик. 100 вертик.

Ток потребления, мА, не более

12 18 10 15 20 20 15

Диапазон напряжения питания, В

От 8 до 15 От 8 до 15 От 8 до 16 От 10 до 16 От 10 до 15 От 10 до 15 От 10 до 15

Диапазон рабочих температур, °С

–30 … +50 –20 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50

Габаритные размеры, мм

75х58х48 62х37х27 72х48х42 100х65х55 124х68х51 90х60х50 92х57х48

Степень защиты оболочки

IP41 IP41 IP41 IP41 IP41 IP41 IP41

Защита от маскирования

нет нет нет нет нет нет нет


Таблица 9
Характеристика Фотон-12-1Б Фотон-15Б Фотон-16Б Фотон-20Б Фотон-Ш Фотон-Ш-1 Фотон-Ш2

Дальность действия, м

15 10 15 15 5 5 5

Зона обнаружения

поверхностная

Угол обзора зоны обнаружения град.

100 вертик. 100 вертик. 100 вертик. 100 вертик. 70 70 90

Ток потребления, мА, не более

В дежурном реж. – 0,3, в режиме «Трево-га» от 2 до 15 В режиме «КЗ» - 0,5, в режиме «Раз-рыв» - от 2 до 15 30 15 15 В дежур-ном реж. - 0.3, в режиме «Трево-га» от 1 до 15 10

Диапазон напряжения питания, В

От 8 до 30 От 8 до 72 От 10 до 15 От 10 до 15 От 10 до 15 От 8 до 30 От 10 до 15

Диапазон рабочих температур, °С

–30 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50

Габаритные размеры, мм

105х75 х56 126х70 х55 126х70 х55 92х57х48 91х52х56 91х52 х56 80х47 х42

Степень защиты оболочки

IP41 IP41 IP41 IP41 IP41 IP41 IP41

Защита от маскирования

нет нет есть нет нет нет нет


Таблица 10
Характеристика Астра-5 исп. А Астра-511 Астра-512 Астра-7 исп. А Астра-7 исп. Б Фотон-9

Дальность действия, м
Диаметр зоны обнаружения, м

12 12 10
9

13
10

Зона обнаружения

объемная

Угол обзора зоны обнаружения в горизонтальной плоскости, град.

90 90 90 360 360 90

Помехозащищенность к перемещению домашних животных в зоне обнаружения

    (живот-ные массой до 20 кг)

Ток потребления, мА, не более

12 15 15 15 15 15

Диапазон напряжения питания, В

От 8 до 15 От 8 до 15 От 8,5 до 15 От 8 до 15 От 8 до 15 От 10 до 15

Диапазон рабочих температур, °С

–30 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50 0 … +50

Габаритные размеры, мм

75х58х48 110х60 х44 86х54 х41 Ø91х30 Ø91х30 88х61 х41

Степень защиты оболочки

IP41 IP41 IP41 IP41 IP41 IP41

Защита от маскирования

нет нет нет нет нет нет


Таблица 11
Характеристика Фотон-9М Фотон-10 Фотон-10М Фотон-10М-01 Фотон-12 Фотон-12-1

Дальность действия, м

10 12 12 12 12 12

Зона обнаружения

объемная

Угол обзора зоны обнаружения в горизонтальной плоскости, град.

90 90 90 90 90 90

Ток потребления, мА, не более

15 20 20 20 15 В деж. реж. 0,3, в реж. «Трево- га» от 2 до 15

Диапазон напряжения питания, В

От 10 до 15 От 10 до 15 От 10 до 15 От 10 до 15 От 10 до 15 От 8 до 30

Диапазон рабочих температур, °С

–30 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50 –30 … +50

Габаритные размеры, мм

88х61х41 126х70 х55 90х60 х50 90х60 х50 92х57 х48 105х75 х56

Степень защиты оболочки

IP41 IP41 IP41 IP41 IP41 IP41

Защита от маскирования

Нет Нет Нет Нет Нет Нет


Таблица 12
Характеристика «Фотон-15» «Фотон-16» «Фотон-17» «Фотон-19» «Фотон-20» «Фотон-21»

Дальность действия, м
Диаметр зоны обнаружения, м

12 12 12 10 (10 кг)
8 (20 кг)
15
9

Зона обнаружения

объемная

Угол обзора зоны обнаружения в горизонтальной плоскости, град.

90 90 90 90 90 360

Помехозащищенность к перемещению домашних животных в зоне обнаружения

      + (животные весом до 20 кг)

Ток потребления, мА, не более

В режиме «КЗ» - 0,5
В режиме «Разрыв» - от 2 до 15
30 150
С вклю- ченной видео-камерой
15 15 17

Диапазон напряжения питания, В

От 8 до 72 От 10 до 15 От 10 до 15 От 10 до 15 От 10 до 15 От 9 до 15

Диапазон рабочих температур, °С

–30 … +50 –30 … +50 –10 … +50 –30 … +50 –30 … +50 –40 … +50

Габаритные размеры, мм

126х70 х55 126х70 х55 126х80 х60 105х75х56 92х57 х48 Ø105х45

Степень защиты оболочки

IP41 IP41 IP30 IP41 IP41 IP41

Защита от маскирования

нет есть нет нет нет нет


Таблица 13
Характеристика «Фотон-22» «Икар-1» «Икар-2/1» «Икар-7/1» «Икар-5А»

Дальность действия, м

20 7 12 8 12

Зона обнаружения

объемная

Угол обзора зоны обнаружения в горизонтальной плоскости, град.

90 360 90 90 90 горизонт.

Помехозащищенность к перемещению домашних животных в зоне обнаружения

      + (животные массой до 10 кг) + (животные массой до 20 кг)

Ток потребления, мА, не более

30 16 12 10 15

Диапазон напряжения питания, В

От 8 до 28 От 10 до 16 От 9 до 16 От 8.5 до 16 От 10 до 16

Диапазон рабочих температур, °С

От –50 до +50 От –30 до +50 От –30 до +50 От –30 до +50 От –30 до +50

Габаритные размеры, мм

180х70х60 Ø90х35 100х65х55 65х40х32 100х65х55

Степень защиты оболочки

IP54 IP41 IP41 IP41 IP41

Защита от маскирования

нет нет нет нет нет


Таким образом, номенклатура пассивных ИК извещателей, включенных в «Список технических средств безопасности» [4], позволяет выбрать извещатель, характеристики которого будут удовлетворять условиям применения на объектах любой категории важности (групп А и Б по РД 78.36.006-2005 [1]).

Извещатели с объемной ЗО целесообразно использовать для блокирования внутреннего пространства помещения, с поверхностной ЗО – для блокирования различных проемов, стен «на пролом», с линейной ЗО – для блокирования узких протяженных помещений (коридоров).

Для охраны объектов высоких категорий значимости рекомендуется использовать извещатели, оснащенные сферическими линзами, обеспечивающими высокие параметры обнаружения, и функцией активной защиты от маскирования. К такому классу извещателей относятся извещатели «Фотон-16», «Фотон-16А», «Фотон-16Б», а также извещатель «Астра-5 исп. АМ», в котором кроме функции защиты от маскирования реализована функция обнаружения переориентации ЗО извещателя в пространстве*.

Для установки в помещениях (отдельных зонах помещений), где есть вероятность повышения температуры воздуха до 30 и более °С, следует применять извещатели, имеющие функции температурной компенсации обнаружительной способности и контроля температуры воздуха.

_________________________
* После включения электропитания извещатель запоминает рабочее положение. При изменении наклона извещателя в любую сторону на угол более 5° выдается извещение «Саботаж».


Большинство извещателей, включенных в «Список технических средств безопасности» [4], устойчивы к воздействию низких температур (до минус 30 °С), что позволяет использовать их для охраны неотапливаемых помещений в условиях средней полосы и юга России. Для охраны неотапливаемых помещений в условиях северных регионов рекомендуется применять извещатель ИО409-55 «Фотон-22». Вследствие применения трех ИК каналов обнаружения этот извещатель обладает высокой помехоустойчивостью, его можно использовать в сложных условиях эксплуатации (например, при наличии потоков воздуха в помещении). В этом извещателе реализована также функция обнаружения переориентации ЗО в пространстве.

Для установки на потолке охраняемого помещения на объектах высокой степени важности рекомендуется использовать извещатель «Фотон-21», имеющий оптическую систему, состоящую из двух пироприемников, развернутых относительно друг друга на 90°, и специально разработанной линзы. Благодаря применению такой оптической системы, извещатель обнаруживает нарушителя при его движении в ЗО в любом направлении.

Для охраны объектов или отдельно выделенных зон, где требуется высокая обнаружительная способность, рекомендуется применять извещатель «Фотон-20», обладающий повышенной вероятностью обнаружения нарушителя за счет высокой плотности ЭЧЗ, а также извещатель «Фотон-10М-01», который позволяет обнаруживать нарушителя, движущегося с очень малой скоростью (0,1 м/с).

Извещатель «Фотон-17» имеет возможность дублирования извещений о тревоге с помощью видеосигнала, поступающего на монитор оператора, что позволяет подтвердить вторжение нарушителя в охраняемое помещение. Видеокамера встроена в корпус извещателя и включается при выдаче извещения о тревоге, которое формируется размыканием контактов реле и передается по ШС «Тревога». Для подключения кабеля, передающего видеосигнал, предусмотрены отдельные клеммы. В период охраны в помещении должно быть включено дежурное освещение, обеспечивающее освещенность не менее 15 лк.

Для охраны объектов групп БI, БII по РД 78.36.006-2005 [1] (большинства квартир, небольших объектов розничной торговли и т.п.) можно рекомендовать извещатели, устанавливаемые как на стене помещения («Фотон-9», «Фотон-9М», «Астра-5А», «Астра-5Б», «Астра-5В», «Фотон-Ш», «Фотон-Ш-1», «Фотон-Ш2», «Астра-531» исп. ИК, «Икар-Ш»), так и на потолочных конструкциях («Икар-1», «Астра-7» исп. А, «Астра-7» исп. Б).

Для применения на объектах, где имеются домашние животные, рекомендуется использовать извещатели, обладающие устойчивостью к их перемещению в ЗО («Икар-2/1», «Икар-5А», «Икар-7/1», «Фотон-19», «Астра-512»). Тип извещателя выбирается в основном в зависимости от массы животного.

Выводы

Анализ функциональных особенностей и тактики применения пассивных ИК извещателей показывает, что на объектах высоких категорий значимости необходимо применять извещатели, устойчивые к изменению температуры воздуха в широком диапазоне, обладающие высокой обнаружительной способностью и помехоустойчивостью, имеющие функции защиты от маскирования и несанкционированной переориентации ЗО в пространстве.

При выборе конкретного типа извещателя учитывают размеры охраняемого помещения и наличие в нем условий, осложняющих эксплуатацию.

Техническое описание и особенности применения оптико-электронных пассивных ИК извещателей во взрывозащищенном исполнении, предназначенных для блокировки внутреннего пространства помещений опасных объектах или взрывоопасных зон, приведены в разделе 5, особенности монтажа извещателей во взрывоопасных зонах – в разделе 9.




Далее >>>



|   Главная   |   Законы   |   ГОСТ   |   РД   |   Требования   |   Пособия   |   Рекомендации   |   Перечни   |


books on zlibrary
