ПРИЛОЖЕНИЕ 2



Проверка тока в режиме «Охрана»

Проверка тока в режиме «Охрана»

Рисунок 1

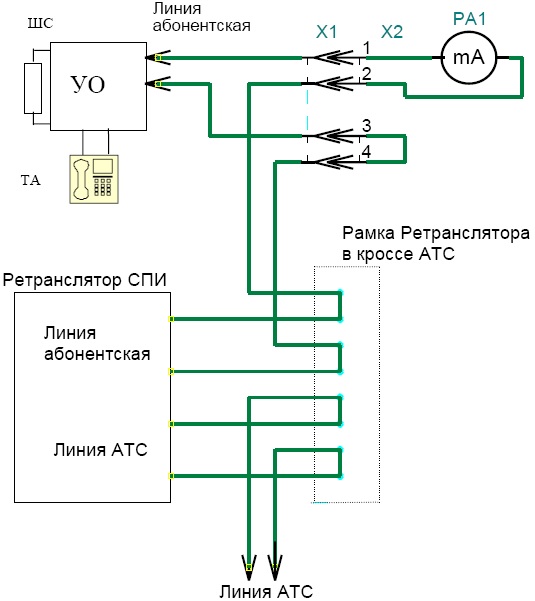

Проверка тока в режиме «Охрана» для СПИ, работающим по переключаемым линиям, в кроссе АТС (рисунок 1) осуществляется на «гром–полосе» (Х1), используя специальную измерительную вилку кросса (Х2) (Тип вилки различен для разных типов АТС). Измерительный прибор (тестер) необходимо перевести в режим измерения тока и включить в разрыв одного линейного провода проверяемого пультового номера (ячейки). УО на объекте должно находиться во включённом состоянии.

Связавшись с ДПУ, осуществить взятие проверяемого пультового номера. При взятии номера под охрану наблюдать на измерительном приборе (РА1) величину тока в режиме «Охрана» (должно быть в пределах указанных в РЭ СПИ). Зафиксировать измеренную величину тока.

Измерение величины сопротивления изоляции абонентской линии связи осуществляется в кроссе АТС на «гром–полосе» (Х1). Для измерения необходимо:

– установить на гром-полосу изоляционную «фибру», отключив оборудование СПИ и АТС;

– связавшись с объектом, попросить отключить от линии всё подключенное к ней оборудование;

– убедиться, что линия переведена в режим «обрыва»;

– измерительный прибор перевести в режим измерения сопротивления и включить в разрыв одного из линейных проводов и заземляющего контакта (рисунок 2);

– убедиться, что сопротивление изоляции превышает 20 кОм.

Аналогично проверить сопротивление изоляции второго провода.



Проверка величины сопротивления изоляции

Проверка величины сопротивления изоляции

Рисунок 2


Измерение уровня (напряжения) принимаемого (передаваемого) сигнала

Измерение уровня (напряжения) принимаемого (передаваемого) сигнала

Рисунок 3

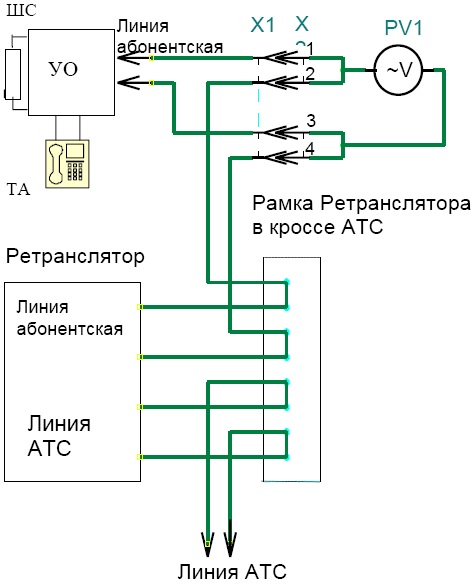

Измерение напряжения принимаемого (передаваемого) сигнала (для проводных СПИ, работающих по занятым линиям) осуществляется в кроссе АТС (рис. 3) на гром-полосе (Х1), либо на рамке ретранслятора СПИ на стороне абонентской линии (используя зажимы типа «крокодил»). Измерительный прибор (тестер) (РV1) необходимо перевести в режим измерения переменного напряжения с использованием закрытого для постоянного тока входа (через конденсатор). Связавшись с проверяемым объектом, убедиться, что УО на объекте включено, и его выход подключен к проверяемой телефонной линии. Измерить и зафиксировать уровень сигнала. В случае применения в СПИ двустороннего обмена информации необходимо установить на гром-полосу изоляционную «фибру» и измерить сигналы раздельно:
- на стороне абонентской линии величину принимаемого сигнала с УО объекта,
- на стороне АТС величину сигнала передаваемого ретранслятором СПИ.
(Измеренные величины должны находиться в пределах указанных в РЭ СПИ).

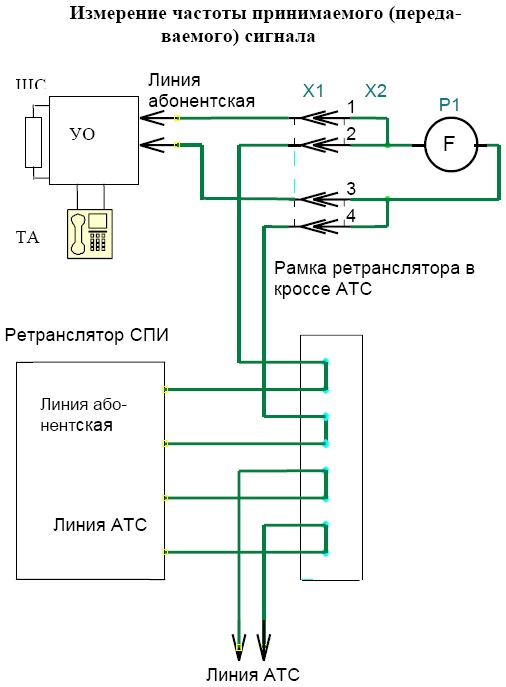

Измерение частоты принимаемого (передаваемого) сигнала (для проводных СПИ, работающих по занятым линиям) в кроссе АТС (рисунок 4) осуществляется на гром–полосе (Х1), либо на рамке ретранслятора СПИ на стороне абонентской линии (используя зажимы типа «крокодил»). Измерительный прибор (Р1) (тестер) необходимо перевести в режим измерения частоты с использованием закрытого для постоянного тока входа (через конденсатор).

Связавшись с проверяемым объектом, убедиться, что УО на объекте включено, и его выход подключен к проверяемой телефонной линии. Измерить и зафиксировать частоту принимаемого сигнала. В случае применения в СПИ двустороннего обмена информации необходимо установить на гром-полосу изоляционную «фибру» и измерить сигналы раздельно:
- на стороне абонентской линии (Х1) частоту принимаемого от УО объекта сигнала,
- на стороне АТС (Х1) частоту сигнала передаваемого ретранслятором СПИ.
(Измеренные величины частоты должны находиться в пределах указанных в РЭ СПИ).



Измерение частоты принимаемого (передаваемого) сигнала

Измерение частоты принимаемого (передаваемого) сигнала

Рисунок 4


Измерение КСВ

Методика работы с КСВ-метром (на примере прибора DIAMOND SX-600)



Для измерения КСВ необходимо, чтобы рабочая частота передатчика совпадала с рабочей частотой антенны. Если рабочая частота находится в диапазоне 140-525 МГц, то переключатель «Sensor», расположенной на задней стороне прибора (рисунок 6) должен находится в положении 2. Если рабочая частота лежит в диапазоне 1,8-160 МГц переключатель должен находится в положении 1.

Затем к входу Тх на задней панели измерителя КСВ подключить, с помощью кабеля с волновым сопротивлением 50 Ом, передатчик, а к входу ANT - подключить антенный кабель.

Тщательно проверить надежность соединений разъемов с измерителем КСВ, поскольку от этого зависит погрешность измерений. Не допускать скручивание соединяющих кабелей в кольца.

Включите переключатель №1 на передней панели измерителя КСВ (см. рисунок 5) в положение FWD.

Включите переключатель №2 на передней панели измерителя КСВ (рисунок 5) в положение CAL.

Включите передатчик. При этом, как и любой стрелочный прибор, DIAMOND SX-600 должен находиться на ровной горизонтальной поверхности.

(Необходимо учитывать, что многие передатчики не рассчитаны на непрерывный режим работы. Поэтому нельзя производить измерение КСВ более 10-15 с. Необходимо сделать паузу на 20 - 30 с, чтобы выходной транзистор передатчика смог отдать в окружающую среду тепло.)

Ручкой CAL на передней панели прибора произвести калибровку по максимуму отклонения стрелки прибора в правую сторону шкалы (№3 на рисунке 5). Плавно вращая ручку CAL установить стрелку на отметке CALH/L по шкале S.W.R.

Перевести переключатель №2 на передней панели прибора в положение S.W.R.

Провести замер значения КСВ.



Измерение мощности передатчика



Подключить к соответствующему входу ANT резистивную нагрузку 50 Ом.

Подключить к соответствующему входу Тх передатчик.

Включите переключатель №3 на передней панели прибора (см. рисунок 5) в положение 5W, 20W или 200W в зависимости от измеряемой мощности передатчика.

Включить переключатель №2 на передней панели прибора (см. рисунок 5) в положение POWER.

Включить переключатель №1 на передней панели прибора (см. рисунок 5) в положение FWD если до этого он был в положении OFF.

По соответствующей шкале POWER произвести замер мощности передатчика.



Задняя панель КСВ-метра DIAMOND SX-600

Рисунок 6

Задняя панель КСВ-метра DIAMOND SX-600
