8 ОСОБЕННОСТИ ПРИМЕНЕНИЯ РАДИОВОЛНОВЫХ ИЗВЕЩАТЕЛЕЙ ДЛЯ ОХРАНЫ ОГОРОЖЕННЫХ ПЛОЩАДОК



8.1 Основные тактико-технические характеристики охранных объемных радиоволновых двухпозиционных извещателей

Назначение

Основной вариант использования извещателей, определивший их конструкцию и основные тактико-технические характеристики, - охрана площадок с относительно небольшими размерами (до 40 м²), представляющих собой прямоугольник, огороженный забором из стальной арматуры или сетки. Один извещатель может создавать сплошную объемную зону обнаружения, охватывающую сосредоточенное в центре охраняемой площадки оборудование, и применяется для охраны таких сооружений, как выходы воздуховодов, входы в тоннели, технологические колодцы, наземные технологические сооружения подземных коммуникаций и т.д.

Принцип действия и зона обнаружения

Извещатели «Радий-6», «Радий-8» применяют радиоволновый принцип обнаружения и включают в себя две позиции (ПРД и ПРМ), аналогично линейным радиоволновым извещателям. Однако, применение рабочей частоты (433,92 МГц) с длиной волны на порядок большей, чем ранее использующейся в извещателях, позволяет получить объемную зону. На рисунке 47 показана зона обнаружения (в вертикальной плоскости) извещателя, установленного на площадке без ограждения.



ширина - 6 м

длина - 10 м

Рисунок 47 - Типовая зона обнаружения

Конструкция

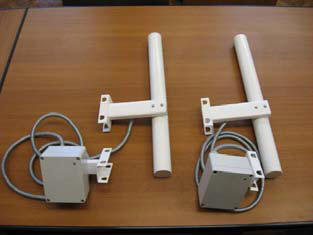

Внешний вид извещателя «Радий-6» показан на рисунке 48.

Извещатель «Радий-8» имеет тактико-технические характеристики, аналогичные извещателю «Радий-6». Однако, этот извещатель дополнительно может использоваться на объектах нефтегазовой, химической и других отраслей промышленности, так как имеет уровень взрывозащиты «Взрывонепроницаемая оболочка», маркировку взрывозащиты «2ЕхdeIIАТ4» и может устанавливаться во взрывоопасных зонах.

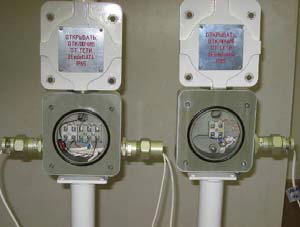

Внешний вид извещателя «Радий-8» показан на рисунке 49.



«Радий-6»

«Радий-8»

Рисунок 48

Основной вариант использования извещателя «Радий-8» - охрана крановых площадок систем магистральных трубопроводов.

В таблице 8 приводятся основные тактико-технические характеристики извещателей «Радий-6», «Радий-8».

Таблица 8

Извещатели рассчитаны на круглосуточную работу в условиях открытого пространства и сохраняют свои характеристики при температуре окружающей среды от минус 40 до плюс 65°С и относительной влажности воздуха до 100% при температуре плюс 35°С.
