Приложение А
(обязательное)

Электромагнитная эмиссия - методы испытаний

А.1 Общие положения

Цель испытаний заключается в измерении уровней кондуктивных и излучаемых помех, создаваемых СБП.

В настоящем приложении в основном рассмотрены непрерывные ИРП.

С учетом различий в физических размерах и номинальной мощности СБП изготовитель может выбрать наиболее приемлемую измерительную площадку и размещение, которые наилучшим образом соответствуют конкретной СБП. При этом следует учитывать требования ГОСТ Р 51318.16.2.1 и ГОСТ Р 51318.16.2.3.

8 некоторых случаях, например, для СБП, состоящих из большого числа отдельных элементов, единственным решением будет оценка электромагнитной эмиссии на площадке на месте установки СБП.

А.2 Измерительное оборудование

А.2.1 Измерители ИРП

Измерители ИРП с квазипиковым детектором и детектором средних значений должны соответствовать требованиям, установленным в ГОСТ Р 51318.16.1.1, разделы 4, 6.

Примечание — Допускается использование измерителей ИРП, имеющих другие характеристики детекторов, при обеспечении того, чтобы измеренные уровни помех соответствовали результатам измерений при использовании измерителей с квазипиковыми детекторами и детекторами средних значений.

А.2.2 Эквивалент сети электропитания

Измерения напряжений ИРП на сетевых портах проводят с использованием эквивалента сети питания (ЭС) номинальным полным сопротивлением 50 Ом/50 мкГн в соответствии с требованиями ГОСТ Р 51318.16.1.2, подраздел 4.3.

ЭС необходим для обеспечения установленного значения полного сопротивления на зажимах испытуемого устройства на высоких частотах, а также изоляции испытуемого устройства от высокочастотных сигналов в сети питания.

А.2.3 Пробник напряжения

Пробник напряжения по ГОСТ Р 51318.16.1.2, раздел 5, применяют, как показано на рисунке А.1, для измерений напряжения ИРП на сетевых портах СБП, если использование эквивалента сети невозможно из-за большого потребляемого тока СБП, а также (в определенных случаях) на выходных портах СБП. Пробник последовательно включают между каждым проводом сети питания и опорным заземлением — металлической пластиной заземления, металлической трубой водяного снабжения или отопления.

Пробник напряжения состоит из разделительного конденсатора и резистора. Модуль полного сопротивления пробника между проводом и землей не должен быть менее 1500 Ом. Погрешность результатов измерений при использовании конденсатора или другого устройства для зашиты измерительного приемника от токов утечки не должна превышать 1 дБ или должна учитываться при калибровке.

Заземляющий проводник пробника напряжения, подключаемый к пластине заземления, должен иметь низкое полное сопротивление. Длина этого проводника не должна быть менее 1/10 длины волны на максимальной частоте измерений (> 1 м на частоте 30 МГц). Кроме того, на частотах ниже 3 МГц длина этого соединительного проводника не должна превышать 10 м.

А.2.4 Антенны

Измерения напряженности поля ИРП, создаваемых СБП, проводят с использованием измерительных антенн в соответствии с требованиями ГОСТ Р 51318.16.1.4. раздел 4.

A.3 Размещение испытуемого оборудования

А.3.1 Если в настоящем стандарте не установлено иное, конфигурация СБП при испытаниях, его расположение, установка и функционирование должны соответствовать типовому применению СБП. Соединительные кабели (нагрузки, образцы подключаемого оборудования) должны быть присоединены, по крайней мере, к одному из портов каждого вида СБП и там, где возможно, каждый кабель должен быть присоединен к устройству, типичному для реальных условий применения ОИТ.

При наличии значительного числа идентичных портов ИО может потребоваться подключение дополнительных соединительных кабелей (нагрузок, образцов подключаемого оборудования) в зависимости от результатов предварительных испытаний. Число дополнительно подключаемых кабелей определяют из условия, что подключение другого кабеля существенно не влияет на уровень ИРП (например, изменяет его менее чем на 2 дБ) при соответствии норме. В протоколе испытаний должно быть приведено обоснование выбора конфигурации ИО и нагрузки портов.

При наличии значительного числа идентичных портов СБП может потребоваться подключение дополнительных соединительных кабелей (нагрузок, образцов подключаемого оборудования) в зависимости от результатов предварительных испытаний. Число дополнительно подключаемых кабелей определяют из условия, что подключение другого кабеля существенно не влияет на уровень ИРП (изменяет его менее чем на 2 дБ). В протоколе испытаний должно быть приведено обоснование выбора конфигурации ИО и нагрузки портов.

А.3.2 Типы и длины соединительных кабелей должны соответствовать установленным в технической документации на СБП. Если длина кабелей может меняться, то она должна быть такой, чтобы уровень ИРП был максимальным.

А.3.3 Если для обеспечения соответствия нормам во время испытаний используют экранированные или специальные кабели, то в эксплуатационных документах на СБП должно быть соответствующее указание об использовании таких кабелей.

А.3.4 При избыточной длине кабель укладывают в связку длиной от 30 до 40 см, располагаемую приблизительно в центре кабеля. Если это неосуществимо на практике из-за размеров кабеля или его жесткости или потому, что испытания проводятся на месте установки ОИТ, расположение избыточного отрезка кабеля должно быть точно отражено в протоколе испытаний.

А.3.5 Для обеспечения воспроизводимости испытаний любые результаты испытаний сопровождают детальным описанием расположения соединительных кабелей и оборудования. Если для обеспечения соответствия нормам требуются конкретные условия использования СБП, то эти условия должны быть установлены, документированы и отражены в эксплуатационных документах на СБП, например, в части длин и типов кабелей, порядка экранирования и заземления.

А.3.6 Для испытаний СБП, функционально связанной с другим оборудованием, образующим систему, используют реальное взаимодействующее оборудование либо имитаторы, обеспечивающие условия функционирования СБП. При этом должны быть выполнены требования к уровню внешних помех в соответствии с А.6.2.

Имитатор, используемый вместо реального оборудования, должен иметь электрические и, в необходимых случаях, механические характеристики взаимодействующего оборудования, особенно в части радиочастотных сигналов, полных сопротивлений, а также размещения и видов кабелей.

Примечание — Данное требование применяют также при измерении помех от СБП, которое должно взаимодействовать с оборудованием, образующим систему, поставленным другими изготовителями.

А.3.7 Батарея СБП, являющаяся внешней по отношению к устройству, должна быть, по возможности, включена в испытательную установку и расположена в соответствии с технической документацией на СБП. Если включение батареи в испытательную установку невозможно или батарея поставляется другим изготовителем, это должно быть отражено а протоколе испытаний.

А.3.8 Нагрузка на выходных портах переменного тока СБП должна быть активной и допускать испытания в пределах активной выходной мощности испытуемого СБП.

А.3.9 Размещение испытуемого оборудования относительно пластины заземления должно быть эквивалентным его размещению в условиях эксплуатации, т.е. напольное оборудование размещают на пластине заземления, но изолированно от нее, настольное оборудование размещают на столе из непроводящего материала. Пластину заземления изготавливают из металла. Силовые и сигнальные кабели должны быть расположены на пластине заземления в соответствии с реальными условиями применения.

Примечание — Требования к пластине заземления установлены: при измерениях напряжения ИРП — в А.6.3, при измерении напряженности поля ИРП — в А.9.1.

А.4 Определение размещения, при котором уровни ИРП являются максимальными

В начале испытаний определяют частоты, на которых наблюдаемые ИРП имеют наибольшие значения по сравнению с нормой помех. Для этого должны быть проведены измерения уровней ИРП при соответствующем размещении испытуемого оборудования, установлении положений соединительных кабелей и режимов функционирования оборудования.

Для проведения начальных испытаний СБП размещают а соответствии с рисунками А.3 — А.10. Расстояния между СБП и подключаемым оборудованием должны соответствовать установленным на этих рисунках. Для определения максимальных уровней ИРП следует изменять положения кабелей.

При проведении испытаний настольных систем положения кабелей должны изменяться в пределах их типичных конфигураций. Для настольных СБП кабели должны быть размещены так же, как при установке СБП а месте эксплуатации, и изменения положения кабелей не допускаются. Если порядок размещения кабелей при установке СБП в месте эксплуатации неизвестен или положение кабелей изменяется при каждой установке, следует изменять положения кабелей, добиваясь максимальных уровней ИРП.

Окончательные измерения напряжения ИРП на зажимах и напряженности поля ИРП проводят а соответствии с разделами А.6, А.7 и А.8 соответственно.

А.5 Функционирование испытуемых СБП

Испытуемое СБП должно функционировать при напряжении электропитания, равном номинальному или находящемуся в установленных для СБП пределах, и при номинальной нагрузке СБП. При испытаниях применяют, по возможности, реальные нагрузки.

Испытательные программы или другие средства проверки испытуемого оборудования должны обеспечивать испытания различных элементов системы так, чтобы были обнаружены все ИРП, создаваемые в различных режимах работы СБП.

А.6 Метод измерения напряжения ИРП на сетевых зажимах

А.6.1 Измерители ИРП

Измерения проводят с помощью измерительных приемников с квазипиковым детектором и детектором средних значений, как установлено в А.2.1.

А.6.2 Эквивалент сети электропитания

Используют ЭС в соответствии с требованиями А.2.2.

Кабель питания СБП должен соединяться с эквивалентом сети. ЭС размещают на расстоянии 0,8 м от границы СБП. Указанное расстояние определяют между ближайшими точками ЭС и СБП.

Если длина гибкого сетевого кабеля, поставляемого изготовителем, превышает 1 м, его лишние части укладывают в связку в центре длиной не более 0,4 м так, чтобы общая длина кабеля была 1 м. Если при монтаже СБП на месте эксплуатации применяют сетевой кабель с характеристиками, установленными в инструкции изготовителя по установке СБП, то для соединения испытуемого СБП и ЭС применяют отрезок данного кабеля длиной 1 м.

Провод заземления (если он необходим для обеспечения безопасности) соединяют с зажимом «Земля» ЭС (если иное не установлено изготовителем), и его длина должна быть равна длине кабеля питания. Провод заземления размещают параллельно сетевому кабелю на расстоянии от него не более 0,1 м.

Другие заземляющие проводники (например, применяемые для обеспечения ЭМС), которые в соответствии с технической документацией изготовителя должны подключаться к тому же зажиму, что и провод защитного заземления, подключают также к зажиму «Земля» ЭС.

Проведение измерений на некоторых частотах может оказаться невозможным из-за кондуктивных посторонних помех, создаваемых радиочастотными электромагнитными полями местных радиовещательных передатчиков. В этом случае между эквивалентом сети и сетью электропитания устанавливают дополнительный высокочастотный фильтр, или измерения проводят в экранированном помещении. Дополнительный высокочастотный фильтр должен иметь металлический экран, соединенный с заземлением измерительной системы. Требования к полному сопротивлению эквивалента сети на частоте измерений должны выполняться при подключенном дополнительном высокочастотном фильтре.

Примечание — Если номинальный потребляемый ток СБП превышает предельное значение тока ЭС, допускается проведение измерений напряжения ИРП на сетевых зажимах с применением пробника напряжения по ГОСТ Р 51318.16.1.2, раздел 5, как указано на рисунке А.1. При этом ток, потребляемый испытуемым СБП из сети, должен соответствовать потребляемому току СБП, установленной на месте эксплуатации с тем, чтобы по возможности согласовать значение полного сопротивления сети электропитания.

А.6.3 Пластина заземления

Испытуемое СБП, если оно не является напольным оборудованием, должно быть размещено на расстоянии 0,4 м от горизонтальной или вертикальной пластины заземления размерами не менее 2 х 2 м и на расстоянии, по меньшей мере, 0,8 м от любой металлической поверхности, не являющейся частью испытуемого или подключаемого оборудования. Если испытания проводят в экранированном помещении, расстояние 0,4 м должно относиться к стенам помещения.

К напольному оборудованию применяют те же требования, за исключением того, что оборудование должно быть размещено на полу, причем точка (точки) контакта должна(ы) соответствовать реальным условиям применения СБП. Пол может быть металлическим. Испытуемое СБП должно быть изолировано от металлического пола изоляционной пластиной. Металлический пол может быть заменен металлической пластиной заземления. Металлическая пластина заземления должна выступать не менее чем на 0,5 м за границы испытуемого оборудования и иметь размеры не менее 2 х 2 м. Зажим «Земля» эквивалента сети подключают к пластине заземления с помощью проводника минимально возможной длины, имеющего отношение длины к ширине не менее 3:1. Эквивалент сети может быть прикреплен болтами к пластине заземления.

А.6.4 Размещение оборудования при кондуктивных измерениях

СБП должна быть размещена в соответствии с требованиями А.3 (см. рисунки А.3 — А.8 для настольного и напольного оборудования). Настольное оборудование располагают на столе из непроводящего материала высотой 0,8 м над горизонтальной пластиной заземления (см. А.6.3) на расстоянии 0,4 м от вертикальной пластины заземления. Вертикальную пластину заземления соединяют с горизонтальной пластиной заземления.

Оборудование, предназначенное для настольного и напольного применения, испытывают как настольное оборудование. Оборудование, сконструированное для установки на стенах, испытывают как настольное оборудование.

Кабель литания испытуемого оборудования соединяют с эквивалентом сети, за исключением случая использования пробника напряжения в соответствии с А.6.2 или испытаний на месте эксплуатации. К выходному порту переменного тока подключают нагрузку и определяют максимальный уровень ИРП. Если СБП имеет сигнальный порт предназначенных для подключения к внешней линии передачи сигналов, то к этому порту с помощью сигнального кабеля подключают эквивалент полного сопротивления сети (ЭПСС) (см. ГОСТ Р 51318.22. раздел 9).

A.6.5 Измерения кондуктивных ИРП

В соответствии с А.4 должно быть определено размещение ИО и подключаемого оборудования, расположение соединительных кабелей и режим работы СБП, при которых уровень ИРП является максимальным относительно установленных норм помех. Применительно к данной конфигурации проводят измерения и регистрацию результатов. Регистрируют уровни ИРП и частоты измерений, по крайней мере, шести ИРП на сетевых и сигнальных портах, имеющих наибольшие значения и превышающих уровень (L — 20 дБ), где L — норма ИРП. Для сетевых и сигнальных портов необходимо идентифицировать каждый токопроводник.

А.7 Измерения ИРП на выходных портах переменного тока

К выходному порту переменного тока подключают резистивную нагрузку, сопротивление которой изменяют так, чтобы мощность на выходе медленно увеличивалась от нуля до максимальной, и определяют максимальный уровень помех.

Нагрузка должна быть чисто резистивной, чтобы исключить возможные ошибки при искажениях синусоидальности кривой выходного напряжения. Напряжение ИРП при выходном напряжении, соответствующем максимальному уровню помех, измеряют пробником напряжения с параметрами по ГОСТ Р 5131В.16.1.2, подраздел 4.3, в соответствии с рисунком А.1.

Напряжение ИРП на выходных портах переменного тока СБП не должно превышать норм, установленных в 6.4.2.

Погрешность результатов измерений при использовании конденсатора или другого устройства для защиты измерительного приемника от опасных токов (токов утечки) не должна превышать 1 дБ или должна учитываться при измерениях.

Типовое размещение испытуемых СБП при подключении пробника напряжения для измерения напряжения ИРП на выходных портах переменного тока СБП показано на рисунке А.5. Длина проводников, с помощью которых подключают пробник напряжения, не должна превышать 2 м, в противном случае дополнительные потери должны быть учтены.

С помощью пробника измеряют напряжение ИРП на каждом токоведущем проводнике и результаты регистрируют.

По возможности нагрузку размещают на расстоянии 0,8 м от напольной испытуемой СБП или 0,1 м от настольной СБП. Длина кабеля между СБП и нагрузкой должна составлять 1 м.

Если при измерении напряжения ИРП на входных портах СБП применялся ЭС, то питание СБП при измерениях напряжения ИРП на выходных зажимах также должно осуществляться через ЭС для того, чтобы полное сопротивление сети при измерениях осталось неизменным.

А.8 Измерение напряженности поля ИРП

А.8.1 Общие положения

Измерения проводят в полосе частот от 30 до 1000 МГц. При измерениях применяют измерительный приемник с квазипиковым детектором.

Измерение напряженности поля проводят с применением антенны, устанавливаемой на конкретном расстоянии от границы испытуемого оборудования. Границу испытуемого оборудования определяют по воображаемой линии, описывающей простую геометрическую фигуру, окружающую оборудование. Все соединительные и внутрисистемные кабели СБП располагают внутри этой фигуры.

Измерительные расстояния для испытаний СБП категории С2 и категории С1 установлены в 6.5.1.

А.8.2 Измерительные приемники

Измерительные приемники с квазипиковым детектором должны соответствовать требованиям, установленным в ГОСТ Р 51318.16.1.1. раздел 4.

А.8.3 Антенны

Испытания проводят с использованием измерительных антенн в соответствии с требованиями ГОСТ Р 51318.16.1.4, раздел 4.

А.9 Измерительная площадка

А.9.1 Требования

Измерительная площадка должна соответствовать требованиям ГОСТ Р 51318.16.1.4.

А.9.2 Альтернативные измерительные площадки

В некоторых случаях необходимо проводить испытания с применением измерительных площадок, не все характеристики которых соответствуют установленным в ГОСТ Р 51318.16.1.4. При этом должно быть доказано, что применение таких (альтернативных) измерительных площадок позволяет получить обоснованные результаты измерений. Пример альтернативной измерительной площадки минимальных размеров приведен на рисунке А 2. Другим примером создания альтернативной измерительной площадки является применение пластины заземления, не соответствующей требованиям ГОСТ Р 51318.16.1.4.

А.10 Размещение оборудования при измерениях излучаемых помех

А.10.1 Общие положения

СБП должно быть размещено и функционировать в соответствии с требованиями А.6.4. Размещение испытуемых СБП — в соответствии с рисунками А.9 для настольного оборудования и А.10 для напольного оборудования.

Настольную СБП размещают на столе из непроводящего материала высотой 0,8 м над горизонтальной пластиной заземления измерительной площадки.

Напольную СБП размещают непосредственно на пластине заземления измерительной площадки и заземляют в соответствии с обычными условиями применения. Для исключения металлического контакта СБП с пластиной заземления измерительной площадки применяют изоляционную прокладку толщиной 12 мм.

Оборудование, предназначенное для настольного и напольного применения, испытывают как настольное оборудование. Оборудование, предназначенное для установки на стенах, испытывают как настольное оборудование. Ориентация СБП должна соответствовать условиям нормального применения.

А.10.2 Измерении излучаемых помех

В соответствии с А.4 должно быть определено размещение ИО и подключаемого оборудования, размещение кабелей и режим работы СБП, при которых уровень ИРП является максимальным относительно установленных норм.

Применительно к данной конфигурации проводят измерения и регистрацию результатов.

Для определения максимального уровня ИРП относительно установленных норм изменяют высоту измерительной антенны и ее поляризацию, азимут испытуемой СБП при одновременном наблюдении частотного спектра ИРП.

Регистрируют уровни ИРП, поляризацию измерительной антенны и частоты измерений применительно, по крайней мере, к шести ИРП, имеющим наибольшие значения и превышающим уровень L — 20 дБ, где L — норма ИРП.

А.10.3 Измерения в присутствии мощных посторонних сигналов

В соответствии с требованиями ГОСТ Р 51318.22, подраздел 10.8.

А.11 Измерения излучаемых магнитных помех

Измерения излучаемых магнитных помех — в соответствии с приложением В.



V=(1500/R) U,
где V — напряжение ИРП;
U — напряжение на входе измерительного приемника при усло-
вии, что Xc << 1500 Ом и X1 >> R на частоте измерений

Рисунок А.1 - Схема измерения напряжения ИРП
на сетевых зажимах или на выходе СБП




Примечания

1 Внутри объема, ограниченного на поверхности земли линией, а по высоте — горизонтальной плоскостью, расположенной на высоте не менее 3 м над самым высоким элементом измерительной антенны или испытуемого СБП, не должно быть отражающих объектов.

2 Сведения о применении альтернативных измерительных площадок приведены в приложении А, подраздел А.9.2.


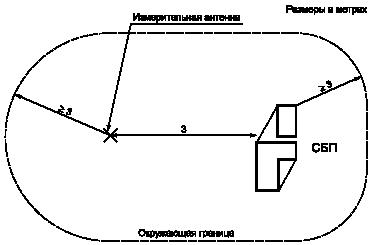

Рисунок А.2 — Пример минимальной альтернативной измерительной площадки




1 — пластина заземления; 2 — заземляющая шина (отношение длины к ширине 3:1); 3 — пробник напряжения; 4 — подключение к сети электропитания; 5 — эквивалент сети; 6 — подключение эквивалента сети ко входу СБП; 7 — СБП; 8, 9 — положения переключателя пробника напряжения, соответствующие измерениям на выходе СБП; 10 — нагрузка; 11 — положение переключателя измерителя ИРП, соответствующее измерениям на выходе СБП; 12— положение переключателя измерителя ИРП, соответствующее измерениям на входе СБП; 13 — измеритель радиопомех; 14 — нагрузочный резистор (50 Ом)

Примечания

1 Зажим заземления измерителя ИРП соединяют с зажимом заземления эквивалента сети.

2 Если переключатель измерителя ИРП находится в положении, соответствующем измерениям на выходе СБП, к измерительному выходу эквивалента сети должен быть подключен резистор сопротивлением 50 Ом.

3 Проводники защитного заземления СБП и/или нагрузок, относящихся к классу I по электробезопасности, должны быть подключены к зажиму заземления эквивалента сети.

4 Расстояние между выходными зажимами СБП и нагрузкой должно быть 0,1 м. Длина соединительной линии между ними не должна превышать 1 м.

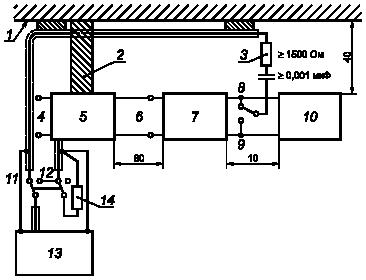

Рисунок А.З — Схема установки для испытаний настольных СБП (измерение напряжения ИРП)




1 — пластина заземления; 2 — заземляющая шина (отношение длины к ширине 3:1); 3 — пробник напряжения; 4 — подключение к сети электропитания; 5 — эквивалент сети; 6 — подключение эквивалента сети ко входу СБП; 7 — СБП; 8, 9 — положения переключателя пробника напряжения, соответствующие измерениям на выходе СБП; 10 — нагрузка; 11 — положение переключателя измерителя ИРП, соответствующее измерениям на выходе СБП; 12 — положение переключателя измерителя ИРП, соответствующее измерениям на входе СБП; 13 — измеритель радиопомех; 14 — нагрузочный резистор (50 Ом); 15 — альтернативное место размещения измерителя ИРП

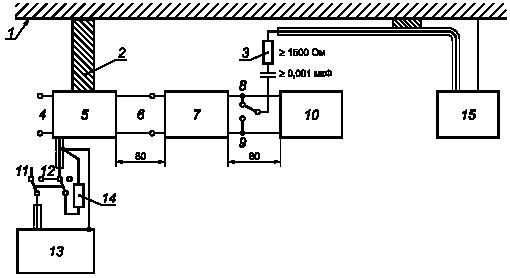

Рисунок А.4 — Схема установки для испытаний напольных СБП (измерение напряжения ИРП)




ЭС — эквивалент сети; ЭПСС — эквивалент полного сопротивления сети; ПО — подключаемое оборудование; 1 — соединительные кабели, проходящие на расстоянии менее 40 см от горизонтальной пластины заземления, которые не могут быть укорочены до подходящей длины, укладывают в связки длиной от 30 до 40 см; 2 — излишки сетевого шнура укладывают в связку, расположенную в центральной части, или шнур укорачивают; 3 — СБП подсоединяют к эквиваленту сети, размещенному на расстоянии 80 см от СБП

Примечания

1 Испытуемое СБП подключают к единственному ЭС.

2 Допускается альтернативное размещение ЭС и ЭПСС с присоединением к вертикальной пластине заземления.

3 ЭС и ЭПСС должны быть размещены на расстоянии 0,8 м от СБП и не менее 0,8 м от других устройств и металлических предметов.

4 Сетевые и сигнальные кабели должны быть размещены, по возможности, на расстоянии 0,4 м от вертикальной пластины заземления.

5 Размещение кабелей, соединяемых с внешними батареями и сигнальных кабелей ввода/вывода, подключаемых к оборудованию, размешенному вне испытательной установки, должно по возможности соответствовать нормальным условиям эксплуатации СБП.

6 К концам кабелей ввода/вывода, не подключаемым к ПО, подключают нагрузки. При необходимости нагрузки должны иметь согласованные полные сопротивления.

7 Токосъемник при использовании размещают на расстоянии 0,1 м от ЭПСС.

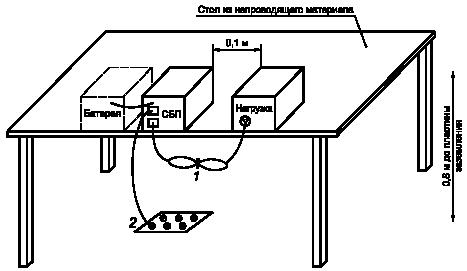

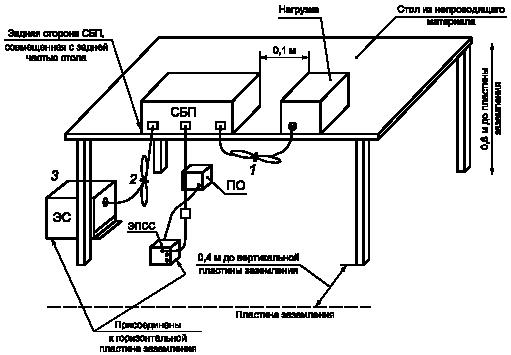

Рисунок А5 — Размещение испытуемых СБП (настольное оборудование, измерение напряжения ИРП)




ЭС— эквивалент сети; ЭПСС — эквивалент полного сопротивления сети; ПО — подключаемое оборудование

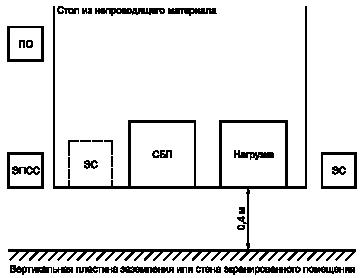

Рисунок А.6 — Размещение испытуемых СБП (настольное оборудование, измерение напряжения ИРП);
вид сверху




ЭС — эквивалент сети; ЭПСС — эквивалент полного сопротивления сети; ПО — подключаемое оборудование

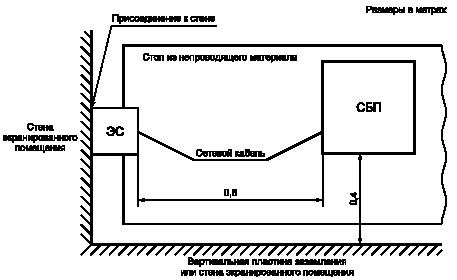

Рисунок А.7 — Альтернативное размещение испытуемых СБП (настольное оборудование, измерение напряжения ИРП); вид сверху




ЭС — эквивалент сети;1, 2 — излишки кабелей укладывают в связки, расположенные в центральной части, или укорачивают; 3 — концы кабелей, которые не подключаются к внешним устройствам — нагружают на соответствующие сопротивления нагрузки; 4 — СБП подсоединяют к эквиваленту сети, который располагают над горизонтальной пластиной заземления или непосредственно под пластиной заземления

Примечания

1 СБП, оборудование и кабели изолируют (прокладкой толщиной 12 мм) от горизонтальной пластины заземления.

2 Размещение внешних батарей (при использовании) и их связь с испытуемой СБП должны соответствовать нормальным условиям эксплуатации.

3 Токосъемник, при использовании, размещают на расстоянии 0,1 м от ЭПСС.

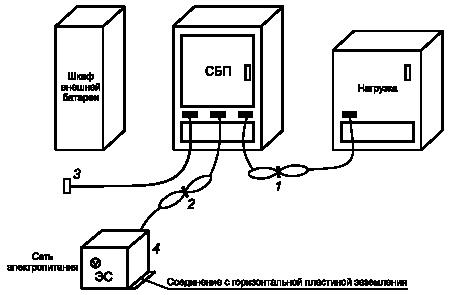

Рисунок А.8 — Размещение испытуемых СБП (напольное оборудование, измерение напряжения ИРП)




1 — соединительные кабели, проходящие па расстоянии менее 40 см от пластины заземления, которые не могут быть укорочены до подходящей длины, укладывают в связки длиной от 30 до 40 см; 2 — штепсельная колодка, находящаяся на уровне пластины заземления и соединенная с ней

Примечания

1 Эквивалент сети (при использовании) устанавливают под пластиной заземления.

2 К концам кабелей ввода/вывода, не соединяемым с периферийными устройствами, подключают нагрузки. При необходимости нагрузки должны иметь согласованные полные сопротивления.

3 Размещение внешних батарей (при использовании) и их связь с испытуемой СБП должны соответствовать нормальным условиям эксплуатации.

4 Периферийные устройства размещают на расстоянии 0,1 м от СБП.

5 Сетевой кабель опускают вниз и соединяют со штепсельной колодкой. Кабель питания штепсельной колодки проводят под пластиной заземления.


Рисунок А.9 — Размещение испытуемых СБП (настольное оборудование, измерение напряженности поля ИРП)




1 — излишки соединительных кабелей ввода — вывода укладывают в связки (если укладка в связки невозможна, кабелям придают форму змеевика); 2 — излишки сетевых кабелей укладывают в связки или кабели укорачивают; 3 — концы кабелей, которые не подключаются к внешним устройствам, нагружают на соответствующие сопротивления нагрузки, излишние части кабелей укладывают в связки

Примечания

1 СБП, оборудование и кабели изолируют (прокладкой толщиной 12 мм) от горизонтальной пластины заземления.

2 Эквивалент сети располагают над горизонтальной пластиной заземления или непосредственно под пластиной заземления.

3 Размещение внешних батарей (при использовании) и их связь с испытуемой СБП должны соответствовать нормальным условиям эксплуатации.


Рисунок А.10 — Размещение испытуемых СБП (напольное оборудование, измерение напряженности поля ИРП)
