Методические рекомендации Р 78.36.043-2014 Выбор и применение дверных блоков. Классификация, способы установки и усиления конструкции

Содержание

Введение

Термины и определения

1 Классификация дверных блоков

2 Варианты конструктивного исполнения дверных блоков

2.1 Дверное полотно и коробка

2.2 Ребра жесткости

2.3 Дверные петли

2.4 Замки для металлических дверей

2.5 Дверные глазки

2.6 Основные размеры и условные обозначения дверных блоков

3 Конструктивные требования к металлическим дверям по устойчивости к криминальному открыванию и взлому

4 Способы установки и усиления металлических дверей

5 Рекомендации по применению дверных блоков. Возможность применения альтернативных решений в зависимости от категории объекта

6 Нормативная документация















2 ВАРИАНТЫ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ДВЕРНЫХ БЛОКОВ

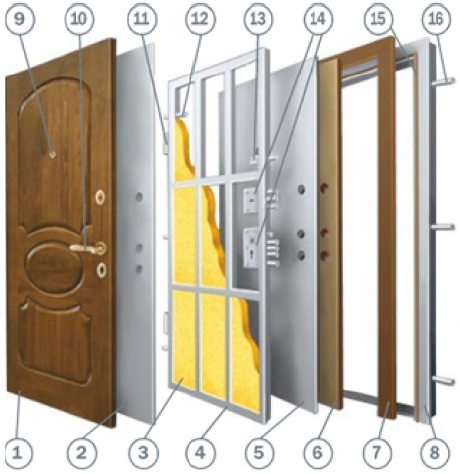

Дверной блок (Рис. 1) состоит из следующих элементов: дверная коробка, полотно, замки, петли и отделка. На каждый из этих элементов возложены определённые задачи.



Условные обозначения:
1 - внешняя отделка двери; 2 стальной лист; 3 - тепло и звукоизоляционный материал; 4 - каркас двери из металлического профиля; 5 - стальной лист; 6 - отделка внутренней стороны дверного полотна; 7 - наличник; 8 - коробка; 9 - глазок; 10 - фурнитура; 11 - петли; 12 - противосъемные штыри; 13 - внутренняя задвижка; 14 - замки; 15 - уплотнитель; 16 - анкеры.

Рис. 1 - состав элементов дверного блока


2.1 Дверное полотно и коробка

Способы взлома входных металлических дверей весьма разнообразны. С улучшением конструкции дверей вероятность их вскрытия уменьшается. Важное значение в прочности двери имеет вид металлического профиля, из которого изготавливается каркас полотна, а так же дверная коробка.

Профиль металлических дверей, из которого изготовлена дверная коробка, как правило, исполняется в одном из трёх вариантов. Это может быть уголок, гнутый профиль или профильная труба.

Наиболее часто профиль металлических дверей изготавливается из уголка (Рис. 2). Двери с профилем из уголка лучше всего подходят для жилых помещений с узкими дверными проёмами. Стальные двери с профилем из уголка имеют и свои недостатки - это низкая устойчивость к взлому, теплоизоляция и звукоизоляция.



Рис. 2 - профиль из уголка

Профиль металлических дверей в варианте с профильной трубой (Рис. 3) имеет более высокую взломоустойчивость. Дверная коробка выполняется в виде обычного или двойного профиля. Этот профиль требует больше места в дверном проеме.



Рис. 3 - профиль из трубы

Для производства коробки из гнутого профиля (Рис. 4) используется специальное гибочное оборудование с последующей контактной сваркой. Гнутый профиль значительно повышает взломостойкость всей конструкции.



Рис. 4 - гнутый профиль

Полотно металлической двери состоит из одного или двух металлических листов и каркаса. Каркас дверного блока, так же как и дверная коробка, может быть изготовлен из профильной трубы, гнутого профиля или уголка.

К каркасу дверного полотна привариваются металлические листы толщиной от 1 миллиметра. Как правило, приваривается только один наружный металлический лист. Внутренний лист может быть выполнен в виде декоративной панели обладающей низкими защитными свойствами. Металлические двери более высокой ценовой категории оснащаются внутренним металлическим листом, что значительно повышает их взломостойкость. Взломостойкость металлической двери зависит от толщины листов обшивки, чем толще листы обивки, тем прочнее дверь.
