7.5 Схемы подключений технических средств пожарной сигнализации

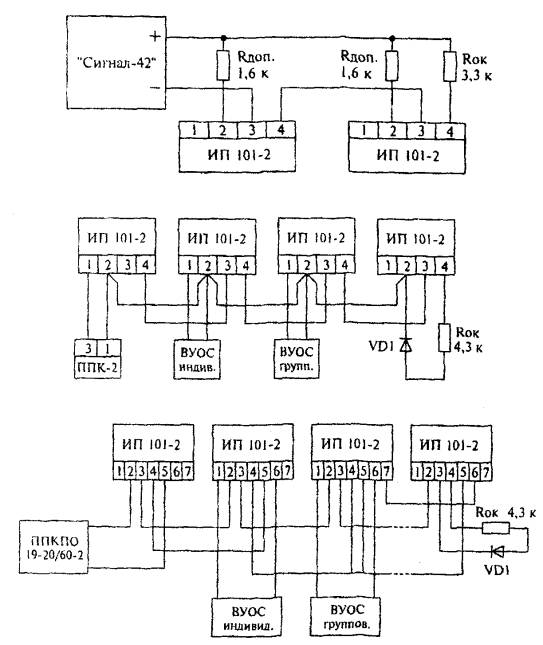

Рисунок 7.4 - Извещатель ИП 101-2


Рисунок 7.5 - Извещатель ИП 105-2/1

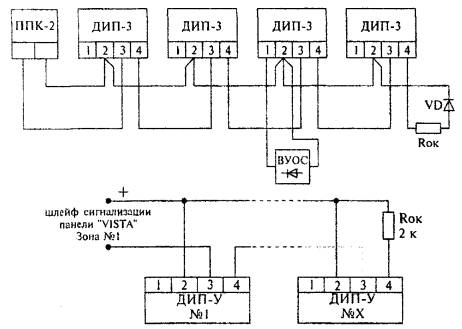

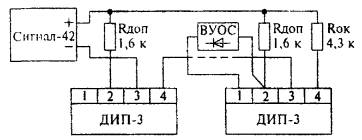

Рисунок 7.6 - Извещатель типа ИП 212-5 "ДИП-3"

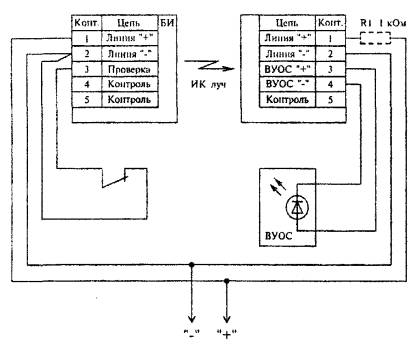

Рисунок 7.7 - Извещатель ИП 212-7 "ИДПЛ"

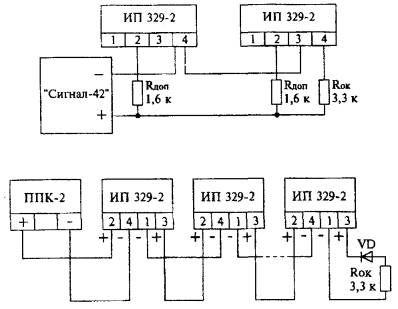

Рисунок 7.8 - Извещатель ИП 329-2 "Аметист"


Рисунок 7.9 - Извещатель ИПР

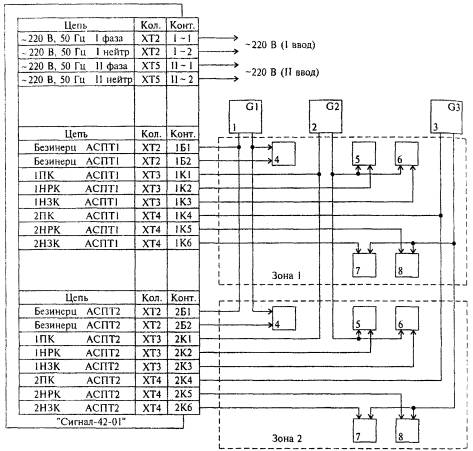

1, 2, 3 - блоки питания пусковых блоков, групп энергопотребителей и блоков оповещателей
4 - первый пусковой блок
5 - второй пусковой блок
6 - первая группа энергопотребителей
7 - блок оповещателей
8 - вторая группа энергопотребителей

Рисунок 7.10 - Вариант построения АСПТ
