6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМ ПЕРЕДАЧИ ИЗВЕЩЕНИЙ
В настоящем разделе приведены описания систем, входящих в Перечень технических средств вневедомственной охраны, разрешенных к применению, и их основные технические характеристики.
6.1. Система передачи извещений «Фобос»
Система передачи извещений «Фобос» предназначена для сбора информации с объектов, оборудованных охранной и пожарной сигнализацией, а также для выдачи информации о состоянии охраняемых объектов ДПУ.
Рекомендуемая область применения системы - организация охраны территориально рассредоточенных объектов, музеев, банков, универмагов, складов и др.
В системе используются проводные каналы связи - абонентские линии АТС, переключаемые на период охраны на аппаратуру системы либо выделенные телефонные линии.
Система «Фобос» обеспечивает:
- высокую информативность (система различает изменения состояния шлейфа и отдельно абонентской линии);
- автоматическую регистрацию сообщений о состоянии объектов и команд телеуправления на печатающем устройстве;
- предварительный контроль состояния шлейфов до сдачи объектов под охрану;
- развитую и гибкую систему команд телеуправления на ПЦН;
- контроль времени прибытия наряда на объект по сигналу «Тревога»;
- высокую безотказность и ремонтопригодность;
- питание УО от телефонной линии;
- удобное рабочее место ДПУ, возможность подключения к компьютеру.
Структурная схема СПИ «Фобос» приведена на
рисунке 1.
Структурная схема СПИ «Фобос-А» приведена на
рисунке 2.

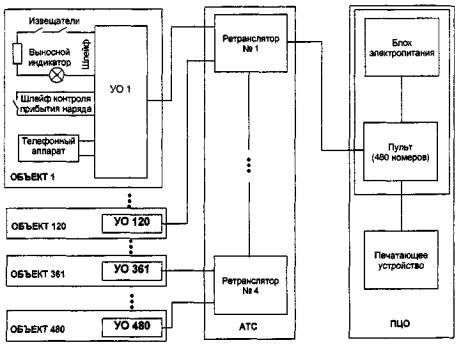

Рисунок 1 - Структурная схема СПИ "Фобос"
Рисунок 2 - Структурная схема СПИ "Фобос-А"
Таблица 1 - Технические
характеристики систем передачи
извещений "Фобос", "Фобос-А"
|
Характеристика |
СПИ «Фобос» |
СПИ «Фобос-А» |
|
Емкость информационная |
480(120x4) |
960(120x8) |
|
Информативность |
13 |
16 |
|
Время регистрации извещения, с |
5 |
10 |
|
Каналы связи: |
|
|
- УО - ретранслятор |
Переключаемая телефонная линия |
|
- ретранслятор - ретранслятор |
Специальная линия |
|
- ретранслятор - ПЦН |
Канал тональной частоты, специальная линия |
|
Напряжение питания, В: |
|
|
- переменного тока (50 Гц) |
187 - 242 |
187 - 242 |
|
- постоянного тока (ретранслятор) |
54 - 72 |
44 - 72 |
|
Потребляемая мощность (пульт оператора), ВА |
20 |
20 |
|
Потребляемый ток (ретранслятор), А |
1,5 |
1,5 |
|
Выходное напряжение передатчика, мВ |
630 - 770 |
700 ± 70 |
|
Чувствительность приемника, мВ |
15 - 45 |
30 |
|
Суммарное сопротивление абонентской линии и ШС, кОм |
0 - 1,5 |
|
Сопротивление утечки абонентской линии и ШС, кОм |
20, не менее |
|
Емкость абонентской линии, мкФ |
0 - 0,55 |
|
Сопротивление специальной линии, кОм |
0 - 1,5 |
|
Сопротивление утечки специальной линии, кОм |
20, не менее |
|
Емкость специальной линии, мкФ |
0 - 0,55 |
|
Уровень напряжения в ШС в режиме «Норма», В |
20 - 46 |
37 ± 10 |
|
Помехозащищенность в полосе частот 0,3 - 3,4 кГц, мВ |
7 |
7 |
|
Длительность нарушения ШС, с: |
|
|
|
- при обрыве |
1,0 |
1,0 |
|
- при коротком замыкании (КЗ) |
2,0 |
2,0 |
|
- при КЗ цепи контроля прибытия наряда |
0,5 |
0,5 |
|
Помехозащищенность ретранслятора по длительности сигнала, с |
0,3 |
0,3 |
|
Диапазон рабочих температур, °С: |
|
|
- ПЦН, ретранслятора |
От плюс 1 до 40 |
|
- УО |
От минус 10 до плюс 45 |
|
Габаритные размеры, мм: |
|
|
|
- ПЦН |
320 x 250 x 90 |
300 х 350 х 90 |
|
- ретранслятора |
490 х 440 х 300 |
540 х 440 х 300 |
|
- УО |
95 х 95 x 30 |
150 x 110 x 35 |
|
Масса, кг: |
|
|
|
- пульта оператора |
3,0 |
3,0 |
|
- ретранслятора |
30,0 |
30,0 |
|
- УО |
0,3 |
0,5 |
6.2. Автоматизированная система передачи извещений «Ахтуба»
Автоматизированная система передачи извещений (АСПИ) «Ахтуба» предназначена для сбора, обработки, передачи и регистрации информации о состоянии шлейфов охранно-пожарной сигнализации (ОПС) объектов. Структурная схема АСПИ «Ахтуба» приведена на
рисунке 3.
Система «Ахтуба» обеспечивает:
- передачу в ПЦО номера собственника, осуществляющего сдачу объекта под охрану и снятие его с охраны;
- подключение к ретранслятору до 2000 телефонных линий связи;
- подключение к каждой занятой телефонной линии связи до 16 устройств объектовых;
- подключение к каждому ПЦН до 10 ретрансляторов, установленных на разных АТС;
- возможность передачи информации с каждого ретранслятора на четыре ПЦН;
- программирование направления передачи тревожных сообщений с каждого устройства объектового на соответствующий ПЦН;
- оперативную блокировку с ЭВМ ПЦН утерянных ключей-жетонов (система сообщает на ПЦН о попытках снятия объекта с охраны заблокированным ключом-жетоном);
- питание активных извещателей от УО;
- автоматическую подстройку под изменяющиеся параметры линии связи;
- сохранение телефонной связи с объектами на период охраны;
- автоматизированную тактику сдачи под охрану (снятия с охраны) объектов;
- передачу на ПЦН номера нарушенного шлейфа;
- автоматическую регистрацию:
а) Сообщений о состоянии объектов и команд оператора ПЦО на печатающем устройстве;
б) Времени прибытия наряда милиции на объект посредством индивидуального кодового ключа;
- учет суммарного времени нахождения объектов под охраной за любой промежуток времени;
- проверку исправности блока объектового при установке объекта под охрану, уровень напряжения автономного электропитания устройства объектового, целостность шлейфов ОПС;
- высокую степень защиты от попыток несанкционированного доступа к информации, находящейся в БД и передаваемой по телефонным линиям связи;
- автоматическое диагностирование и тестирование узлов системы в процессе работы.
Условные обозначения:
ФА - фильтр абонентский; Р - ретранслятор.

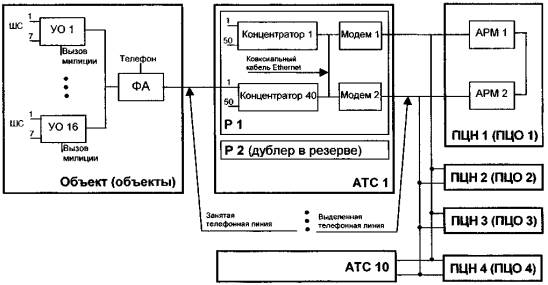

Рисунок 3 - Структурная схема АСПИ «Ахтуба»
Таблица 2 - Технические
характеристики АСПИ "Ахтуба"
|
Количество УО, работающих по одной телефонной линии |
16 |
|
Количество ШС |
6+1 |
|
Напряжение в ШС, В |
12 |
|
Возможность программирования ШС с ПЦН |
Есть |
|
Передача на ПЦН номера нарушенного ШС |
Есть |
|
Передача на ПЦН номера хозоргана при взятии (снятии) |
Есть |
|
Используемые ключи при автоматизированном процессе взятия (снятия) |
Брелок типа Touch Memory |
|
Возможность блокирования утерянных ключей |
Есть |
|
Возможность взятия (снятия) объекта с ПЦН |
Есть |
|
Имитостойкость (наличие защиты от подмены) |
Есть |
|
Поддержание протокола обмена других АСПИ |
Нет |
|
Информативность, сообщений |
40 |
|
Напряжение питания, В: |
|
|
- переменного тока 50 Гц, ПЦН |
176 - 242 |
|
- постоянного тока, ретранслятор |
36-72 |
|
Время работы от резервного питания, ч |
24 |
|
Диапазон рабочих температур, °С |
От плюс 1 до 45 |
|
Частота несущей, кГц |
18 ± 0,045 |
|
Уровень сигнала, В |
0,45 ± 0,05 |
|
Подстройка под параметры телефонной линии |
Автоматическая |
6.3. Автоматизированная система централизованного наблюдения «Юпитер»
Автоматизированная система централизованного наблюдения (АСЦН) «Юпитер» предназначена для передачи, приема, отображения и регистрации извещений, получаемых от аппаратуры, установленной в квартирах (на объектах), расположенных в зоне действия четырех АТС, с выдачей информации о состоянии сигнализации на пульт оператора - компьютер типа IBM
PC.
Система «Юпитер» обеспечивает:
- использование в качестве каналов связи занятых телефонных линий за счет высокочастотного уплотнения телефонных каналов при работе по линиям АТС;
- автоматическую регистрацию сообщений о состоянии объектов и команд телеуправления;
- приоритет регистрации тревожных извещений перед служебными;
- совместную работу с любым IBM-совместимым компьютером;
- работу с абонентским комплектом «Комета-К», устройствами оконечными: «Атлас-3», «Фобос», «Нева», «Центр»;
- возможность выбора тактики применения сигнализации: охрана квартир или объектов, многорубежная охрана.
Структурная схема АСЦН «Юпитер» приведена на
рисунке 4.
Условные обозначения:
ББ - блок базовый;
ИО - индивидуальный ответчик;
КПЦО - коммутатор пункта централизованной охраны;
УВС - устройство взятия (снятия);
УОО - устройство оконечное объектовое;
УТ - устройство трансляции;
Ф - фильтр подключения.
Рисунок 4 - Структурная схема АСЦН «Юпитер»
Таблица 3 - Технические характеристики АСЦН «Юпитер»
|
Количество УО, работающих по одной телефонной линии |
24(АК)*, 1(УОО)** |
|
Количество ШС |
3(АК), 5(УОО) |
|
Напряжение в ШС, В |
11 |
|
Возможность программирования ШС с ПЦН |
Есть |
|
Передача на ПЦН номера нарушенного ШС |
Есть |
|
Передача на ПЦН номера хозоргана при взятии (снятии) |
Есть |
|
Используемые ключи при автоматизированном процессе взятия (снятия) |
Брелок с индуктивной связью |
|
Возможность блокирования утерянных ключей |
Есть |
|
Возможность взятия (снятия) объекта с ПЦН |
Есть |
|
Имитостойкость (наличие защиты от подмены) |
Есть |
|
Поддержание протокола обмена других АСЦН |
ГК*** «Комета» |
|
Информативность, сообщений |
10(АК), 13 (УОО) |
|
Напряжение питания, В: |
|
|
- переменного тока 50 Гц (аппаратуры, размещенной в ПЦО); |
187 - 242 |
|
- постоянного тока (аппаратуры, размещенной на АТС) |
46-60 |
|
Время работы от резервного питания, ч |
4 |
|
Диапазон рабочих температур, °С |
От плюс 5 до 40 |
|
Частота несущей, кГц |
18 ±0,18 |
|
Уровень сигнала, В |
0,45 ± 0,05 |
|
Подстройка под параметры телефонной линии |
Нет |
* - Абонентский комплект.
** - Устройство оконечное объектовое.
*** - Групповой концентратор.
6.4. Радиосистемы передачи извещений «Струна-3», «Струна-3М»
Радиосистемы передачи извещений (РСПИ) «Струна-3», «Струна-3М» предназначены для приема извещений с объектов, оборудованных охранной и пожарной сигнализацией, и выдачи информации оператору ПЦН о состоянии охраняемых объектов. Системы работают по радиоканалу, обеспечивая охрану объекта
при его удалении от пункта охраны до 3 км («Струна-3»), до 6 км («Струна-3М»). При использовании направленных антенн дальность действия радиосистем может быть увеличена до 15 км.
Структурная схема РСПИ «Струна-3» приведена
рисунке 5.
Рисунок 5 - Структурная схема РСПИ "Струна-3"
Радиосистема «Струна-3» обеспечивает:
- оперативность и простоту развертывания, удобство эксплуатации;
- контроль до 160 объектов по разрешенному радиоканалу;
- большую информативность: «Номер объекта», «Взят», «Снят», «Вход», «Проникновение-вход», «Периметр», «Объем», «Пожар», «Вызов милиции», «Взлом», «Патруль», «Авария резерва», «Авария канала связи»;
- постоянный контроль канала связи со всеми объектами;
- низкий уровень ложных срабатываний за счет использования помехозащищенного кодирования и специальной обработки принимаемых сигналов (возможность исправления до 12 ошибок в принимаемом коде);
- возможность подключения к ПЭВМ (АРМ ДПЦО);
- автоматическую регистрацию сообщений (при отсутствии ПЭВМ) о состоянии объектов и команд, вводимых с пульта управления, на принтере;
- сохранение в памяти ПЦН приходящей информации при временном отключении принтера;
- использование в объектовом оборудовании устройств бесконтактного определения «свой - чужой»;
- определение нарушения канала связи с каждым из объектов в течение 2 мин;
- отображение приходящей информации с помощью жидкокристаллического индикатора;
- автоматизацию процессов сдачи объектов под охрану и снятия с охраны;
- возможность работы ПЦН в режиме без привлечения внимания оператора в случае поступления служебной информации («Взят», «Снят» и т. д.);
- автоматический переход на резервное питание.
Таблица 4 - Технические характеристики радиосистем «Струна-3», «Cmpунa-3M»
|
Емкость системы
|
160
|
|
Количество подсистем
|
8
|
|
Время контроля канала связи с каждым из объектов, мин
|
2
|
|
Диапазон рабочих частот, МГц
|
166,7-167,5
|
|
Шаг частоты, кГц
|
25
|
|
Вид модуляции
|
ЧМ
|
|
Стабильность частоты
|
10 x 10-6
|
|
Мощность передатчика, Вт
|
1 ± 0,5
|
|
Уровень побочных излучений, дБ
|
-60
|
|
Уровень внеполосных излучений, дБ
|
-60
|
|
Чувствительность приемника при отношении с/ш 12 дБ, мкВ
|
1 ± 0,5
|
|
Избирательность приема по побочным каналам, дБ:
|
|
|
- по соседнему
|
-70
|
|
- по зеркальному
|
-70
|
|
Напряжение питания, В:
|
|
|
- оборудования объектового
|
220
|
|
- «Струна-401»
|
12
|
|
- ретранслятора
|
220
|
|
- ПЦН
|
220
|
|
Диапазон рабочих температур, °С:
|
|
|
- оборудования объектового
|
От минус 30 до плюс 40
|
|
- оборудования ПЦН
|
От плюс 1 до 40
|
|
Способ установки рабочей частоты
|
Программируется
|
6.5. Радиосистема передачи извещений «Иртыш-3Р»
Радиосистема передачи извещений (РСПИ) «Иртыш-3» предназначена для организации централизованной охраны объектов и передачи служебных извещений по радиоканалу. Радиосистема представляет
собой программно-аппаратный комплекс, имеющий в своем составе ПЦН, ретрансляторы и устройства объектовые. Обмен информацией между центральным пультом и устройствами объектовыми осуществляется по эфиру (радиканалу) и не требует какой-либо привязки к существующим сетям или прокладки новых линий связи. Этим достигается большая гибкость при создании сети охраняемых объектов.
Структурная схема РСПИ «Иртыш-3Р» приведена на рисунке 6.
Радиосистема «Иртыш-3Р» обеспечивает:
- возможность контроля процесса сдачи (постановки) на охрану непосредственно на объекте;
- возможность оперативной проверки состояния любого объекта с пульта;
- сложность имитации сигналов системы;
- возможность воздействия на объектовое оборудование с ПЦН (изменение паролей, подключение дополнительного оборудования и т. п.).
Условные обозначения:
1 - Блок «Иртыш-324» (осуществляет двухстороннюю связь с ПЦО по радиоканалу);
2 - Блок «Иртыш-324» (используется в качестве ретранслятора для дополнительной передачи сообщений с удаленных объектов);
3 - Блок «Иртыш-324» (осуществляет связь с ПЦО - принимает команды от ПЦО, передает свое состояние через блок-ретранслятор);
4 - Блок «Иртыш-324» (осуществляет двухстороннюю связь с ПЦО и передачу принятых сообщений от блоков «Иртыш-112»);
5 - Блок «Иртыш-112» (осуществляет одностороннюю связь с ПЦО по радиоканалу через блок «Иртыш-424»);
6 - Блок «Иртыш-424Л» (осуществляет двухстороннюю связь с ПЦО по радиоканалу, передачу сообщений по линии от 31 блока «Иртыш-112Л» и транслирует принятую информацию на пульт);
7 - Блок «Иртыш-112Л» (осуществляет двухстороннюю связь с ПЦО по линии через блок «Иртыш-424Л»).

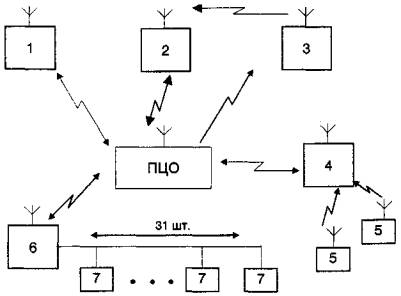

Рисунок 6 - Структурная схема РСПИ «Иртыш-ЗР»
Таблица 5 - Технические характеристики РСПИ «Иртыш-3Р»
|
Емкость системы |
1000 |
|
Количество подсистем |
30 (по 31 объекту) |
|
Время контроля канала связи с каждым из объектов, мин |
1 - 3 («Иртыш-324») |
|
|
2 («Иртыш-112») |
|
Диапазон рабочих частот, МГц |
Под заказ: |
|
|
430 - 470 («Иртыш-324») |
|
|
140 -172 («Иртыш-112») |
|
Используемая полоса частот, кГц |
25 |
|
Вид модуляции |
ЧМ |
|
Стабильность частоты |
10-5 |
|
Мощность передатчика, Вт: |
|
|
- на объекте |
5 («Иртыш-324») |
|
|
1 («Иртыш-112») |
|
- ретранслятора |
5 |
|
- на ПЦН |
10 |
|
Уровень побочных излучений, дБ |
-60 |
|
Уровень внеполосных излучений, дБ |
-60 |
|
Чувствительность приемника при отношении с/ш 12 дБ, мкВ |
0,3 |
|
Избирательность приема по побочным каналам: |
|
|
- по соседнему |
-60 |
|
- по зеркальному |
-60 |
|
Напряжение питания, В: |
|
|
- оборудования объектового |
220 («Иртыш-324») |
|
|
12 («Иртыш-112») |
|
- ретранслятора |
220 |
|
- ПЦН |
Покупной |
|
Диапазон рабочих температур, °С: |
|
|
- оборудования объектового |
От минус 10 до плюс 50 |
|
- ретранслятора |
От минус 10 до плюс 50 |
|
Способ установки рабочей частоты |
Программируется |
6.6. Прибор-сигнализатор «Атлас-6»
Прибор-сигнализатор «Атлас-6» предназначен для организации централизованной охраны объектов по занятым абонентским линиям АТС при работе совместно с системами передачи извещений: «Нева-10», «Нева-10М», «Центр-М», «Центр-КМ», «Атлас-2М1», «Атлас-2М», «Фобос».
Прибор состоит из ретранслятора (1 шт.), устанавливаемого на кроссе АТС, устройств оконечных (15 шт.) и блоков подключения (15 шт.), устанавливаемых на охраняемых объектах.
Прибор «Атлас-6» обеспечивает:
- контроль 15-ти УО по занятым телефонным линиям;
- контроль 2-х ШС каждым УО;
- сохранение телефонной связи с объектом на период охраны;
- организацию двухрубежной охраны объектов с использованием ограниченного количества телефонных линий;
- возможность подключения к УО резервного источника питания.
Таблица 6 - Технические характеристики прибора-сигнализатора «Атлас-6»
|
Емкость информационная |
30 |
|
Каналы связи: |
|
|
- блок подключения - ретранслятор |
Занятая телефонная линия |
|
- ретранслятор - аппаратура пультов |
Специальные линии |
|
Напряжение питания, В: |
|
|
- переменного тока (50 Гц) УО |
187 - 242 |
|
- постоянного тока ретранслятора |
43 - 72 |
|
- резервного источника УО |
10,2 - 13,2 |
|
Потребляемый ток от резервного источника, А |
0,018 |
|
Диапазон рабочих температур, °С: |
|
|
- УО, блока подключения |
От минус 35 до плюс 45 |
|
- ретранслятора |
От плюс 1 до 45 |
|
Габаритные размеры, мм: |
|
|
- УО |
192 х 182 х 82 |
|
- блока подключения |
86 х 76 х 54 |
|
- кассеты |
80 x 210 x 82 |
|
- ретранслятора |
475 x 267 x 169 |
|
Масса, кг: |
|
|
- УО |
3,3 |
|
- блока подключения |
0,3 |
|
- кассеты |
0,4 |
|
- ретранслятора |
15,0 |
6.7. Устройство оконечное «Атлас-6/3»
Устройство оконечное «Атлас-6/3» предназначено для работы в составе приборов-сигнализаторов «Атлас-3» и «Атлас-6».
Устройство «Атлас-6/3» обеспечивает:
- круглосуточную охрану объекта с сохранением телефонной связи;
- контроль ШС на обрыв и короткое замыкание;
- возможность подключения тревожной кнопки.
Таблица 7 - Технические характеристики УО «Атлас-6/3»
|
Напряжение питания переменного тока, В |
220 |
|
Минимальное напряжение, при котором сохраняется режим «Норма», В |
110 |
|
Потребляемая мощность, Вт |
2,5 |
|
Резервное питание: |
|
|
- напряжение, В |
10,2-13,2 |
|
- ток, мА |
18,0 |
|
Шлейф сигнализации: |
|
|
- сопротивление проводов, кОм |
1,0, не более |
|
- минимальное сопротивление утечки, кОм |
20,0 |
|
- выносное сопротивление, кОм |
1,5 |
|
Длительность нарушения ШС, мс |
800 |
|
Уровень сигнала передатчика, мВ |
500 |
|
Несущая частота, кГц |
18 |
|
Максимальная длина телефонной линии, км |
3,5 |
|
Диапазон рабочих температур, °С |
От минус 30 до плюс 45 |
|
Габаритные размеры, мм |
190x180x80 |
|
Масса, кг |
1 |
6.8. Устройство оконечное абонентское «Атлас-3Т»
Устройство «Атлас-ЗТ» предназначено для контроля состояния шлейфа охранной (или тревожной) сигнализации и передачи извещений о проникновении (нападении) методом высокочастотного уплотнения абонентской линии городской телефонной сети на блок линейных комплектов «Атлас-3», «Атлас-6» или аналогичный им, установленный на АТС.
Рекомендуемая область применения устройства «Атлас-ЗТ» - централизованная охрана объектов (квартира, дача, офис, торговое помещение и т. д.). Может служить заменой блоков объектовых «Атлас-3» и «Атлас-6».
Устройство обеспечивает передачу извещений на ПЦН на несущей частоте (18 ± 0,018) кГц, а также контроль состояния ШС по величине сопротивления при сопротивлении изоляции шлейфа не менее 20 кОм и сопротивлении проводов не более 1 кОм.
Таблица 8 - Технические характеристики устройства «Атлас-3 Т»
|
Емкость информационная |
2 |
|
Информативность |
5 |
|
Номинальное сопротивление оконечного резистора, кОм |
5,6 |
|
Габаритные размеры составных частей устройства, мм: |
|
|
- блока приемно-контрольного |
110 x 110 x 60 |
|
- блока фильтра |
90 х 65 х 30 |
|
Масса составных частей устройства, г: |
|
|
- блока приемно-контрольного |
200 |
|
- блока фильтра |
100 |
|
Диапазон рабочих температур, °С |
От плюс 1 до 40 |
|
Относительная влажность воздуха при 25 °С, % |
80 |
6.9. Аппаратура уплотнения СПИ «Фобос» «Атлас-Ф»
Аппаратура «Атлас-Ф» предназначена для работы с системой «Фобос», организации связи между ПЦН и ретранслятором по занятой телефонной линии АТС или для организации совместной работы двух СПИ «Фобос» по одной выделенной линии АТС.
Аппаратура «Атлас-Ф» обеспечивает:
- высокочастотное уплотнение канала связи между ПЦН и ретранслятором СПИ «Фобос», позволяющее сократить вдвое количество выделенных линий связи между ПЦО и кроссом АТС (или использовать занятые телефонные линии в качестве каналов связи между ПЦО и кроссом АТС);
- автоматический переход на резервное питание;
- высокую безотказность и ремонтопригодность.
Таблица 9 - Технические характеристики аппаратуры «Атлас-Ф»
|
Максимальное расстояние линии связи, км |
5 |
|
Каналы связи |
Выделенная телефонная линия |
|
Количество каналов связи |
2 |
|
Напряжение питания постоянного тока, В: |
|
|
- основного источника питания |
10,8 - 13,2 или 54 - 72 |
|
- резервного источника питания |
10,8 - 13,2 |
|
Скорость передачи информации, Бод |
200 |
|
Несущая частота передачи, Гц |
1650, 18000 |
|
Выходное напряжение передатчика, мВ: |
|
|
- на частоте 1650 Гц |
500 |
|
- на частоте 18000 Гц |
450 |
|
Чувствительность приемника, мВ: |
|
|
- на частоте 1650 Гц |
350 |
|
- на частоте 18000 Гц |
20 |
|
Помехозащищенность приемника по амплитуде сигнала, мВ: |
|
|
- на частоте 1650 Гц |
50 |
|
- на частоте 18000 Гц |
10 |
|
Диапазон рабочих температур, °С |
От минус 50 до плюс 50 |
|
Габаритные размеры каждого блока, мм |
200x150x60 |
|
Масса, кг |
1,5 |
6.10. Система охранно-пожарной сигнализации «Атлас-2М1»
Система ОПС «Атлас-2М1» предназначена для контроля состояния ШС на объекте и передачи тревожных извещений в пункт охраны по занятым абонентским и межстанционным линиям ГТС.
Система ОПС «Атлас-2М1» обеспечивает:
- контроль 30-ти ШС с возможностью выбора времени реагирования на изменение состояния;
- передачу тревожных извещений на пульт системы по линиям телефонной сети через несколько АТС без нарушения телефонной связи с объектом;
- звуковую и индивидуальную световую индикацию сигналов «Тревога» на пульте;
- работу выносного табло дежурного с индивидуальной световой индикацией, которое дублирует информацию, поступающую на пульт;
- формирование специальных сигналов: «Взлом», «Резерв», «Авария» при попытке взлома оборудования объектового, при переходе на внешнее резервное питание, а также при выходе из строя линии связи с объектом.
Таблица 10 - Технические характеристики системы «Атлас-2М1»
|
Шлейф сигнализации: |
|
|
- максимальное сопротивление линии, кОм |
1 |
|
- максимальное сопротивление утечки, кОм |
20 |
|
- сопротивление выносного резистора, кОм |
3 |
|
- помехозащищенность, мс |
70, 500 |
|
Канал связи: |
|
|
- несущая частота сигнала, кГц |
18, 19 |
|
- вид модуляции |
АМ-ЧМ |
|
- уровень передачи устройства трансляции (УТ), устройства переходного (УП), мВ |
450 ± 50 |
|
- уровень передачи УП при условии подбора межстанционных линий, В |
До 14 |
|
- чувствительность приемников УП, пульта, мВ |
30 |
|
- помехозащищенность от кратковременных нарушений линии связи на участке УТ - пульт, мс |
500 |
|
- длительность опроса, мс |
340 |
|
- длительность посылок, мс |
5 |
|
Напряжение питания УТ, пульта, выносного табло дежурного ВИЛ (сеть переменного тока), В |
187 - 242 |
|
Напряжение питания УП (станционная батарея АТС), В |
54-72 |
|
Потребляемая мощность, ВА: |
|
|
- УТ, УП, ВИП |
15, не более |
|
- пульта |
20, не более |
|
Диапазон рабочих температур, °С |
От плюс 5 до 40 |
|
Габаритные размеры, мм: |
|
|
- УТ, ВИП |
360 х 230 х 82 |
|
- УП |
260 х 190 х 70 |
|
- пульта |
420 x 270 x 160 |
|
Масса, кг: |
|
|
- УТ, ВИП |
3,5 |
|
- УП |
3,0 |
|
- пульта |
6,0 |
6.11. Комплекс средств автоматизации деятельности оперативного персонала
ПЦО
Комплекс средств автоматизации (КСА) предназначен для автоматизации деятельности оперативного персонала ПЦО.
Комплекс средств автоматизации ПЦО обеспечивает:
- автоматизацию деятельности оперативного персонала ПЦО при работе с системами передачи извещений «Фобос», «Фобос-А» «Фобос-ТР», «Центр-КМ», «Нева-10М», радиосистемами «Струна-3», «Струна-3М», а также ППК «Виста»;
- автоматизацию процесса анализа тревожных и аварийных ситуаций;
- ведение информационной, графической и звуковой БД.
В состав КСА ПЦО входят:
- автоматизированное рабочее место дежурного ПЦО (АРМ ДПЦО);
- автоматизированное рабочее место администратора базы данных (АРМ АБД);
- автоматизированное рабочее место дежурного пульта управления (АРМ ДПУ);
- автоматизированное рабочее место администратора системы (АРМ АС).

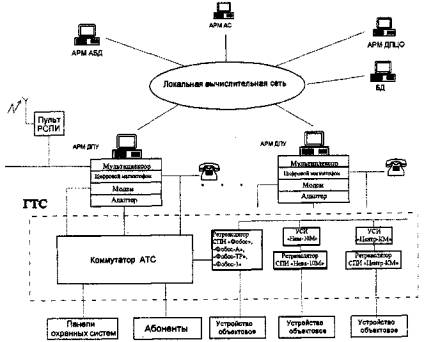

Структурная схема КСА ПЦО приведена на рисунке 7.
Рисунок 7 - Структурная схема КСА ПЦО
Далее
>>> |
