Радиочастотные детекторы для систем охраны периметров
"RAFID"

Основные характеристики

Специальная конструкция системы РАФИД делает ее нечувствительной к внешним факторам, которые могут иногда "ослепить" обычные электронные системы контроля, например, инфракрасные системы безопасности. Система обеспечивает гибкость в выборе конфигурации зоны детектирования, позволяя приспособить параметры системы под индивидуальные особенности охраняемого объекта и стратегию обнаружения нарушителя.

Система RAFID может быть разделена на отдельные зоны, каждая из которых защищает отдельную часть периметра, например, стену. Все зоны работают на одной и той же частоте, что исключает возможность интерференционных помех при использовании схемы когерентного детектирования. Параметры всех зон оптимизированы для эффективной защиты отдельных участков периметра.

Конструкция системы

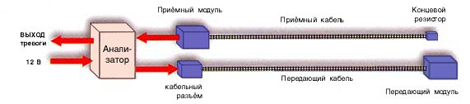

В простейшем случае система содержит пару расположенных параллельно "Излучающих Фидеров" (ИФ), один из которых является передающей, а другой - приемной антенной радиочастотного поля. Выходной сигнал приемника непрерывно контролируется анализатором.



ИФ представляет собой специально сконструированный коаксиальный кабель, содержащий внутренний провод, изолированный диэлектриком от внешнего экрана. Внешний экран имеет так называемые "порты" или отверстия в экране, расположенные с регулярными интервалами. Такая конструкция кабеля обеспечивает излучение электромагнитного поля при пропускании по нему тока. В результате вблизи обоих кабелей формируется невидимое электромагнитное поле.

Попавший в радиочастотное поле объект изменяет фазу и амплитуду принимаемого сигнала (эффект Доплера), в результате чего анализатор генерирует сигнал тревоги. Кабели располагают параллельно друг другу и монтируются на жесткой стене или другом ограждении, обеспечивая зону детектирования, как это показано на рисунке (Расстояние между кабелями и их расположение могут изменяться в зависимости от конкретных требований заказчика и условий детектирования).

Система радиочастотного детектирования вторжения РАФИД обеспечивает:

  • Высоконадежную "объемную" защиту периметров.

  • Гибкую конфигурацию для различных типов ограждений, а также для неогражденных участков и запретных зон.

  • Защищенную от внешних воздействий конструкцию детекторов типа "Излучающий Фидер".

  • Легко адаптируемую зонную структуру для приспособления к требованиям объекта (протяженность и конфигурация чувствительной зоны).

  • Концепцию детектирования, обеспечивающую полную системную интеграцию.

  • Выбор рабочих частот, отвечающих требованиям страны применения.
