Сейсмомагнитометрическое маскируемое радиоканальное средство обнаружения "Дуплет-Р"

Назначение. Сейсмомагнитометрическое маскируемое радиоканальное средство обнаружения “Дуплет-Р” предназначено для создания протяженных маскируемых рубежей охраны границ отдельных регионов, а также периметров объектов, на которых невозможна, либо нежелательна установка заграждений и отсутствует возможность использования проводной связи между базовой станцией и участковой аппаратурой.

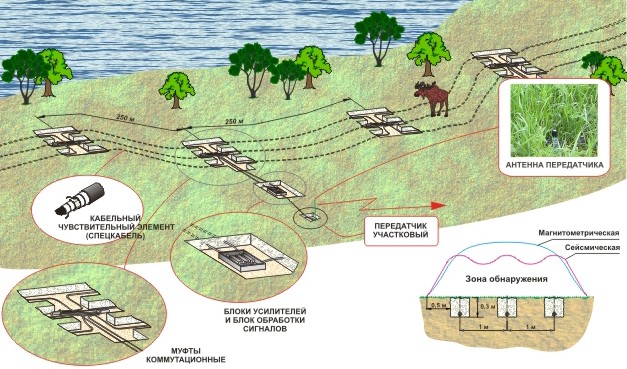

Зона чувствительности средства обнаружения (СО) “Дуплет-Р” - полоса шириной 3 м вдоль линии укладки чувствительных элементов. Маскируемость средства позволяет сделать зону чувствительности невидимой, что помешает перепрыгнуть ее или обойти. Маскируемость средства достигается за счет укладки кабельного чувствительного элемента (КЧЭ) в грунт на глубине 30-40 см в три параллельных траншеи на расстоянии 1 м друг от друга. Блоки электронные средства и комплект радиоканальной аппаратуры устанавливаются в спец-контейнеры в грунте. При формировании непрерывной зоны обнаружения одним комплектом СО “Дуплет-Р” можно перекрыть участок протяженностью до 500 м.

Комплект радиоканальной аппаратуры обеспечивает передачу сигнализационной информации на расстояние до 30 км без использования ретрансляторов. Питание СО осуществляется от аккумуляторной батареи, замена которой производится один раз в четыре месяца.

Средство может применяться в условиях равнинной, горно-лесистой и среднепересеченной местности с различным растительным покровом (за исключением скальных пород, болот и зыбучих песков).

СО “Дуплет-Р” может использоваться как самостоятельно, так и в комплексе с другими типами периметровых средств обнаружения для создания “превентивных” рубежей охраны. При этом маскируемость средства позволяет использовать фактор внезапности при обнаружении нарушителя.

Принцип работы. Основан на регистрации, посредством кабельного чувствительного элемента (КЧЭ) как сейсмических сигналов (колебаний грунта), возникающих при перемещении человека, так и изменений магнитного поля в ближней зоне при перемещении ферромагнитных масс, например, оружия. Эти сигналы преобразуются в электронных блоках средства обнаружения (СО) “Дуплет-Р” в электрические и подвергаются обработке по определенному алгоритму, после чего сигнализационная информация передается по радиоканалу на станционную аппаратуру. В качестве КЧЭ используется специально разработанный кабель (спецкабель) КТПЭДЭП 10х2х0.5, основной особенностью которого является наличие двух экранов, предназначенных для формирования сигнала сейсмоканала. Внутренние провода объединяются в петлю, реагирующую на магнитную составляющую сигнала.

Особенности:

  • CO «Дуплет-Р» является полностью пассивным средством, устанавливаемым в грунте.

  • Высокая вероятность обнаружения нарушителей, в том числе в экстремальных зимних условиях (образование наста).

  • Классификация объектов обнаружения (вооруженный/невооруженный нарушитель, группа нарушителей, транспортное средство).

  • Указание направления движения.

  • Высокая помехоустойчивость к помехам промышленного и природного происхождения.

  • Прибор отличает человека от мелких и средних животных.

  • Автоматическая настройка в зависимости от сезонных изменений состояния грунта.

Комплект поставки:

  • блок обработки сигналов - 1шт.

  • блок усилителей - 2 шт.

  • кабельный чувствительный элемент - 6 шт.

  • комплект участковой радиоканальной аппаратуры

  • комплект станционной радиоканальной аппаратуры (обеспечивает обслуживание до ста СО "Дуплет-Р"

  • комплект монтажных частей

  • комплект запасных частей

  • комплект эксплуатационной документации

Краткие технические характеристики

Вероятность обнаружения человека

0,9...0,95

Вероятность обнаружения транспортного средства

не менее 0,98

Вероятность правильного определения направления движения

не менее 0,9

Среднее время наработки на ложное срабатывание

более 1500 ч

Протяженность участка, блокируемого одним прибором

до 500 м
(два фланга по 250 м)

Напряжение питания

5 - 7,4 В

Потребляемая мощность

0,1 Вт

Диапазон рабочих температур

-40 ... +60 °С
