Cейсмомагнитометрическое средство обнаружения
"Дуплет-М"

Назначение

Cейсмомагнитометрическое маскируемое средство обнаружения «Дуплет-М» предназначено для создания протяженных маскируемых рубежей охраны границ отдельных регионов, а также периметров объектов, на которых невозможна, либо нежелательна установка заграждений.



Принцип работы основан на регистрации, посредством кабельного чувствительного элемента как сейсмических сигналов (колебаний грунта), возникающих при перемещении человека, так и изменений магнитного поля в ближней зоне при перемещении ферромагнитных масс, например, оружия. Эти сигналы преобразуются в электронных блоках средства обнаружения средства обнаружения «Дуплет-М» в электрические и, после обработки по определенному алгоритму, вызывают срабатывание выходного реле тревоги. В качестве кабельного чувствительного элемента используется специально разработанный кабель КТПЭДЭП 10 х 2 х 0.5, основной особенностью которого является наличие двух экранов, предназначенных для формирования сигнала сейсмоканала. Внутренние провода объединяются в петлю, реагирующую на магнитную составляющую сигнала.

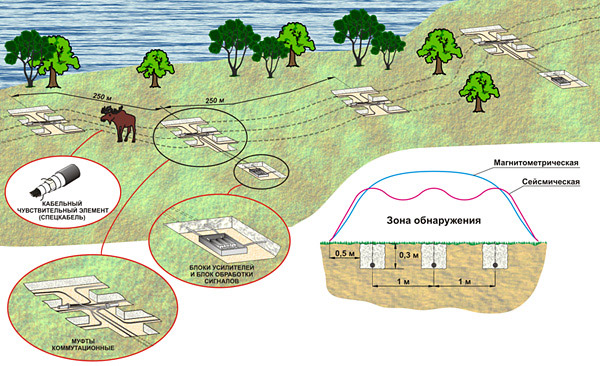

Зона чувствительности средства обнаружения «Дуплет-М» — полоса шириной 3 м вдоль линии укладки чувствительных элементов. Маскируемость средства позволяет сделать зону чувствительности невидимой, что помешает перепрыгнуть ее или обойти.

Маскируемость средства достигается за счет укладки кабельного чувствительного элемента в грунт на глубине 30-40 см в три параллельных траншеи на расстоянии 1м друг от друга. Блоки обработки устанавливаются в грунте в спецконтейнере. При формировании непрерывной зоны обнаружения одним комплектом «Дуплет-М» можно перекрыть участок протяженностью до 500 м.

Средство может применяться в условиях равнинной, горно-лесистой и среднепересеченной местности с различным растительным покровом (за исключением скальных пород, болот и зыбучих песков).

«Дуплет» может использоваться как самостоятельно, так и в комплексе с другими типами периметровых средств обнаружения для создания «превентивных» рубежей охраны. При этом маскируемость средства позволяет использовать фактор внезапности при обнаружении нарушителя.

Особенности:

• «Дуплет» является полностью пассивным средством, устанавливаемым в грунте.

• Высокая вероятность обнаружения нарушителей, в том числе в экстремальных зимних условиях (образование наста).

• Классификация объектов обнаружения (вооруженный/невооруженный нарушитель, группа нарушителей, транспортное средство).

• Указание направления движения.

• Высокая помехоустойчивость к помехам промышленного и природного происхождения.

• Прибор отличает человека от мелких и средних животных.

Автоматическая настройка в зависимости от сезонных изменений состояния грунта.

Комплект поставки:

• блок обработки;

• блок усилителей - 2 шт.;

• кабельный чувствительный элемент - 6 шт;

• комплект монтажных частей;

• комплект запасных частей;

• комплект эксплуатационной документации.
