Магнитометрическое средство обнаружения
"Дукат"

Назначение

Магнитометрическое средство обнаружения (СО) «Дукат» предназначено для организации протяженных маскируемых рубежей обнаружения транспортных средств, несанкционированно пересекающих защищаемый рубеж. При этом с вероятностью Рн>=0,95 обеспечивается правильное указание направления движения транспортного средства ("от нас" либо "к нам").

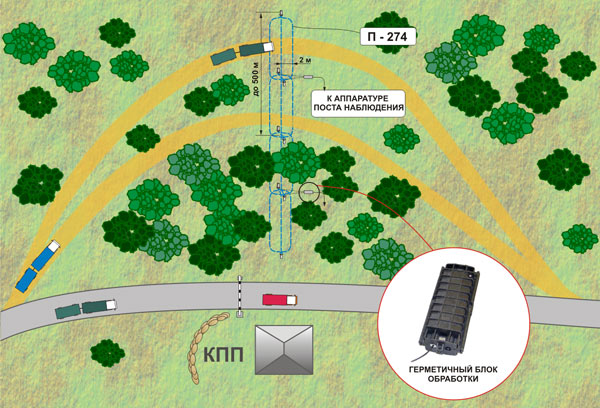

Чувствительный элемент (ЧЭ), выполненный на основе полевого провода П-274М укладывается в три параллельные траншеи на расстоянии 2 м друг от друга на глубину 20-30 см. Герметичный блок обработки размещается в специальном контейнере, устанавливаемом в грунте на расстоянии до 5 м от ЧЭ. При формировании непрерывной зоны обнаружения одним комплектом средства «Дукат» "перекрывается" участок протяженностью до 500 м. Средство может применяться в условиях равнинной, горно-лесной и среднепересеченной местности за исключением болот.



Принцип работы основан на регистрации изменений магнитного поля при перемещении относительно больших ферромагнитных масс (автомобилей, военной техники, гужевого транспорта с оружием, мотоциклов, велосипедов и т.п.) в зоне обнаружения средства.

Применение

СО «Дукат» может использоваться для "прикрытия" наиболее вероятных направлений движения транспорта в объезд КПП и т.д. При этом полная маскируемость средства позволяет использовать фактор внезапности при обнаружении нарушителей.

Особенности:

• СО «Дукат» является пассивным средством полностью радио- и визуально маскируемым.

• Высокая обнаружительная способность (Ро>=0,98) не зависящая от природно-климатических условий и состояния грунта.

• Высокая вероятность (Рн>=0,95) правильного указания направления движения транспортного средства ("от нас" либо "к нам").

• Высокая помехоустойчивость к помехам промышленного и природного происхождения (допускается дождь до 30 мм/ч, снежный покров до 1 м, наличие кустарника, травы, пересечение рубежа животными и т.п.).

• Использование в качестве ЧЭ дешевого полевого провода П-274М ("полевки"), в совокупности с новейшими технологиями герметизации в полевых условиях, позволяет создавать любые конфигурации зон обнаружения, “привязанные” к конкретным условиям эксплуатации, а так же эффективно осуществлять, при необходимости, ремонтные работы.

• СО «Дукат» не требует настройки и регламентного обслуживания.

Комплект поставки:

• блок обработки;

• чувствительный элемент;

• блок контроля и индикации;

• комплект монтажных частей;

• комплект инструмента и принадлежностей;

• комплект эксплуатационной документации.

Краткие технические характеристики
