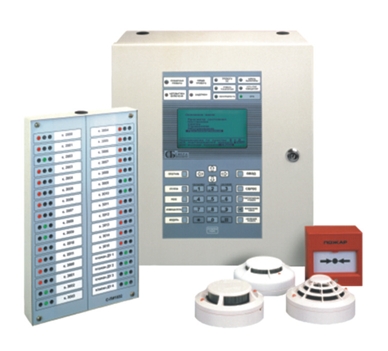

ППКОП "Сфера 2001"

“Сфера 2001”– первый российский адресно-аналоговый прибор, поддерживающий широкий спектр извещателей и модулей 200/500-й серии производства компании System Sensor.

Преимущества адресно-аналоговых систем пожарной сигнализации

• Раннее и точное обнаружение места пожара

• Экономия провода, быстрота монтажа и наладки

• Настройка сигнала предварительной тревоги

• Индивидуальная настройка чувствительности каждого извещателя (9 уровней)

• Возможность установки дневного и ночного режимов чувствительности

• Контроль состояния, каждого извещателя

• Компенсация запыленности и предупреждение о необходимости обслуживания дымовых извещателей

• Дистанционное тестирование извещателей с пульта управления

• Постоянный опрос каждого подключенного устройства

• Сохранение работоспособности при обрыве или коротком замыкании на участке кольца

Основные возможности ППКОП "Сфера 2001"

• Подходит для больших и средних объектов, способен защитить объекты с большой территорией.

• Имеет модульную структуру, что позволяет легко наращивать систему.

• Сочетает надежность централизованного контроля и управления с достоинствами распределенных систем.

• Максимально снижает затраты на монтаж.

• Удобен и прост в эксплуатации.

• Снижает затраты на пуско-наладку и обучение пользователя.

• Имеет удобное меню на русском языке.

• Программируется с компьютера (бесплатное ПО на русском языке).

Общие параметры системы

• Поддержка многоуровневой структуры: система-объект-группа.

• 5 рабочих мест с независимыми пультами управления.

• Более 1000 адресных устройств, в том числе: 495 адресно-аналоговых извещателей; 512 шлейфов с обычными извещателями; 256 индикаторов; 128 реле.

• 1000 пользователей для охранной сигнализации и СКД.

• Открытая архитектура, позволяющая легко интегрировать прибор в систему автоматизации зданий.

• Сеть из 31 прибора “Сфера 2001” с выходом на компьютер.

Параметры базового блока

• Адресный шлейф длиной до 6000 метров

• 30 модулей серии “Сфера 2001” включаются в адресный шлейф в любой комбинации

• 3 реле и 7 зон сигнализации на базовом блоке

• Встроенный или выносной системный пульт управления

• Встроенный резервированный источник питания 24В 1,5А для питания модулей

Интерфейс с пользователем

• 2 системных пульта с большим графическим дисплеем (16 строк по 30 символов)

• 4 объектовых пульта с большими символами (4 строки по 20 символов)

• Удобное, интуитивно понятное меню на русском языке и система подсказок

• Текстовые описатели для извещателей и групп

• Управление основными функциями одним нажатием клавиши (сброс, выключение сирен, подтверждение тревоги, активизация тревоги)

• 4 уровня доступа для управления

• 8 индикаторных панелей по 32 группы индикаторов ( отображение состояния разделов: охрана, тревога, пожар, неисправность)

• Совместная работа компьютера и системного пульта

Область применения

Адресно-аналоговая система пожарной сигнализации

• 5 адресно-аналоговых шлейфов длинной до 2000 метров с извещателями и модулями серии 200/500 System Sensor (до 99 адресно-аналоговых извещателей и 99 адресных модулей в каждом шлейфе)

• Дополнительно используются модули адресного шлейфа “Сфера 2001” (выносные пульты, индикаторные панели, релейные модули, адресные расширители)

Традиционная система пожарной сигнализации и управления автоматикой

• В шлейфы пожарной сигнализации включаются любые активные и пассивные извещатели отечественного и зарубежного производства

• 128 реле с контактами 270В, 7А переменного тока непосредственно управляют системами вентиляции, дымоудаления, огнезащиты

• Включение систем по сигналу “Пожар” в одном шлейфе или одновременно в двух шлейфах сигнализации

• Контроль состояния клапанов и других систем автоматики через 8-ми и 4-х зонные адресные расширители

Охранная сигнализация и контроль доступа

• Все контролируемые зоны распределяются по разделам. Каждый из разделов можно поставить на охрану независимо от других

• Количество зон - до 240, количество разделов – до 240, зон в разделе – от 1 до 30

• Контроллеры доступа для подключения считывателей Touch Memory или Proximity

• Постановка под охрану и доступ в помещение с помощью одного ключа

• Свободное распределение зон по разделам независимо от их расположения на расширителях

• Различные типы зон для гибкого программирования системы (зоны с задержкой, проходные, 24-х часовые зоны, и т.д.)

Интегрированные комплексы и мониторинг

• Объединение приборов “Сфера 2001” в сеть по собственному интерфейсу и интерфейсу Ethernet

• Развитое программное обеспечение для графического мониторинга и управления системой,Работающее под Windows 2000, Windows Millennium

• Доступ к отчетам средствами Интернет и Интранет
