Интегрированная система безопасности
"Операнд-NT"

Система «Операнд-NT» имеет открытую архитектуру и включает в себя несколько подсистем.

ПОДСИСТЕМА ОХРАНЫ

• Охрана периметра и внутренних помещений предприятия.

• Централизованное, местное, смешанное, в том числе, по правилу двух рук, и автоматическое управление приемом и снятием средств сигнализации с охраны.

• Тревожная визуальная и звуковая сигнализация при обнаружении нарушителя.

• Возможность наблюдения за маршрутом передвижения нарушителя на мониторе ЭВМ, на выносных устройствах.

• Возможность непосредственного наблюдения за действиями нарушителя с помощью автоматически включаемых телекамер.

• Возможность вывода тревожной информации и информации о состоянии средств сигнализации на выносные устройства, устанавливаемые непосредственно на постах охраны.

• Возможность управления внесистемными устройствами с помощью переключения контактов реле.

• Возможность получения справочной информации о состоянии средств сигнализации и тревожных ситуациях как централизованно, на посту охраны, так и с помощью выносных устройств, доступных каждому пользователю.

• Регистрация информации о приеме/снятии и о тревожных ситуациях на бумажной ленте и в базе данных с нелимитируемым сроком хранения.

• Полная интеграция со всеми остальными подсистемами

ПОДСИСТЕМА КОНТРОЛЯ ДОСТУПА

• Автоматизированный пропуск в режимные зоны предприятия только персонала, автотранспорта и посетителей, имеющих надлежащим образом оформленные пропуска.

• Автоматическое принятие решения о пропуске с учетом разрешенных режимных зон и входов в них, с учетом графика и срока действия пропуска, а также на основании информации о маршруте движения предъявителя пропуска и с учетом тактики работы средства прохода.

• Предоставление возможности принятия решения о проходе сотруднику охраны в случае обнаружении автоматикой каких-либо нарушений.

• Поддержка неограниченного количества гибких графиков (сменные, суточные, вахтовые и пр.).

• Полный учет маршрута движения предъявителя пропуска взамен обычно используемой в подобных системах функции недопущения повторного прохода.

• Полнофункциональная, именная поддержка посетителей по разовым и временным пропускам.

• Возможность прохода посетителей в сопровождении уполномоченных сотрудников.

• Возможность полуавтоматического прохода посетителей по спискам.

• Реализация различных тактик прохода: проход по предъявлению пропуска, с набором контрольного кода или без него, с биометрическим контролем или без него, проход по групповым тактикам (все или никто) и др.

• Реализация специальных тактик по спецификации Заказчика.

• Реализация функций средств доступа на различном оборудовании: турникет, дверь, шлюз, шлагбаум и др.

• Реализация специальных средств доступа по спецификации Заказчика.

• Возможность ведения специального контроля персонала и посетителей («черный список»).

• Документирование всей информации о проходах в базе данных с нелимитируемым сроком хранения, выдача различных справок.

• Полная интеграция со всеми остальными подсистемами.

ПОДСИСТЕМА ТЕЛЕВИЗИОННОГО НАБЛЮДЕНИЯ

• Автоматическое включение видеозаписи при срабатывании сигналов нарушения зоны контроля.

• Автоматический вывод на мониторы подразделения охраны изображения с одной или группы видеокамер при срабатывании сигналов тревоги.

• Управление видеокамерами в удобной для оперативного персонала охраны форме.

• Возможность предоставления видеоинформации из архива на АРМы в соответствии с правами пользователе.

ПОДСИСТЕМА ОПЕРАТИВНОЙ СВЯЗИ

• Организация прямой телефонной и громкоговорящей оперативной связи с постами охраны.

• Организация мобильной радиосвязи персонала охраны.

ТЕХНИЧЕСКИ ПОЛНОЕ РЕШЕНИЕ

• Реализация в системе полного комплекта автоматизированных рабочих мест (АРМ) оперативного персонала.

• Реализация в системе полного комплекта АРМ инфраструктуры: подготовки и выдачи пропусков, назначения прав владельцев пропусков, регистрации и выдачи разовых и временных пропусков, конфигурирования средств охраны и контроля доступа и пр.

• Использование в системе единого машинного носителя в качестве пропуска и средства идентификации личности: Машинными носителями могут служить бесконтактные карточки (Proximity), брелки или ключи TouchMemory.

• При применении карточек, на них средствами системы наносятся необходимые изображения, фотографии и текст.

• Возможность получения информации о состоянии компонентов системы.

• Реализация «горячего резерва» АРМ оперативного персонала.

• Решения, обеспечивающие целостность, конфиденциальность информации и невозможность несанкционированного доступа к ней.

• Регистрация в базе данных всех событий, происходящих системе.

• Широкий выбор стандартных видов отчета по информации, хранящейся в системе, возможность формирования нестандартных отчетов силами эксплуатационного персонала предприятия

В базовый состав прикладного программного обеспечения включаются следующие автоматизированные рабочие места (АРМ)

АРМ Дежурного

Функциональное назначение

• Наблюдение в реальном времени за процессом прохода лиц и автотранспорта через средства контроля доступа.

• Принятие решения о проходе в случаях, требующих вмешательства сотрудника охраны.

• Организация прохода посетителей по спискам.

• Организация прохода посетителей в сопровождении.

• Контроль за состоянием подсистемы доступа и управление режимами работы средств контроля доступа (только в полной версии):
  - Запрещение работы.
  - Режим аварийного выхода.
  - Специальные режимы (массовый проход, ночной и пр.).

• Получение справок, в части, касающейся подсистемы контроля доступа (только в полной версии).

АРМ Посетитель

Функциональное назначение

• Приём заявок на проход посетителей:
  - По разовым пропускам.
  - По временным пропускам.
  - По спискам самостоятельно.
  - По спискам в сопровождении уполномоченных сотрудников.

• Ввод персональных данных, в том числе, фотографии, выдача разовых и временных пропусков в соответствии с введёнными заявками.

• Управление списками сопровождающих лиц.

• Печать бумажной копии пропуска.

• Получение справок, имеющих отношение к посетителям.

АРМ Службы безопасности

Функциональное назначение

• Наблюдение в реальном времени за процессом прохода лиц и автотранспорта через средства контроля доступа.

• Ведение списка спецконтроля сотрудников и посетителей.

• Задание директив на задержание лиц, входящих в список спецконтроля.

• Контроль за состоянием подсистемы доступа и управление режимами работы средств контроля доступа:
  - Запрещение работы.
  - Режим аварийного выхода.
  - Специальные режимы (массовый проход, ночной и пр.).

• Получение справок в части, касающейся подсистемы контроля доступа.

АРМ Управления пропусками

Функциональное назначение

• Изготовление, печать и учёт всех типов пропусков.

• Ввод персональных данных, в том числе, фотографии, выдача и учёт персональных пропусков.

• Управление блокировкой, архивированием пропусков всех типов.

• Управление разрешениями доступа для персональных пропусков.

• Управление служебными таблицами (списки шифров, департаментов, отделов, должностей и пр.).

• Управление внешним видом пропусков (редактирование клише).

• Управление графиками доступа.

• Управление некоторыми общесистемными параметрами (включение/выключение контроля маршрута и режима накопления).

• Получение справок в части, касающейся подсистемы контроля доступа.

АРМ Центр охраны

Функциональное назначение

• Наблюдение в реальном времени за состоянием сигнализаторов и другого оборудования охранной сигнализации.

• Управление средствами сигнализации: приём/снятие участков и отдельных сигнализаторов и др.

• Управление средствами телевизионного наблюдения (некоторые функции).

• Принятие решения о проходе в случаях, требующих вмешательства сотрудника охраны.

• Получение справок в части, касающейся подсистемы охранной сигнализации.

Концентраторы семейства «Операнд» предназначены для использования в системах охраны и в системах контроля и управления доступом (СКУД).

Функциональные характеристики:

• Контролируют состояние шлейфов сигнализации (норма, обрыв, короткое замыкание);

• Управляют средствами обнаружения охранной сигнализации;

• Обеспечивают подключение считывателей карт-пропусков;

• Управляют работой элементов СКУД;

• Реализуют логику и алгоритмы работы систем охраны и СКУД;

• Обеспечивают оператора необходимой информацией (тревоги, техническое состояние средств обнаружения, количество человек в охраняемой зоне и т.д.);

• Поддерживают ряд функций управления телевизионной системой наблюдения.

Концентратор «Операнд-Т2»

Технические характеристики:

• Количество шлейфов сигнализации — 16… 112

• Количество выходных реле — 16… 112

• Системный интерфейс (верхний уровень) — RS-485

• Интерфейсы устройств управления и отображения (нижний уровень) — RS-485, Wiegand, Microlan

• Количество устройств управления и отображения, подключаемых к контроллеру:
  - по интерфейсу RS-485- 16;
  - по интерфейсу Wiegand —4 … 16
  - по интерфейсу Microlan — 16

• Габаритные размеры — 310 × 410 х 120 мм

• Питание, потребление — 220 В, 15 Вт

• Рабочая температура — от +5°С до +50°С

Концентратор «Операнд-Т1»

Технические характеристики:

• Количество шлейфов сигнализации — до 64

• Количество выходных реле — до 32

• Системный интерфейс (верхний уровень) — RS-485

• Интерфейсы устройств управления и отображения (нижний уровень) — RS-485, Wiegand

• Количество устройств управления и отображения, подключаемых к контроллеру:
  - RS-485- 16;
  - Wiegand — 4;

• Габаритные размеры — 310 × 410 х 120 мм

• Питание, потребление — 220 В, 15 Вт

• Рабочая температура — от +5°С до +50°С

Концентратор «Операнд-ТМ»

Предназначен для использования в морских условиях эксплуатации.

Технические характеристики:

• Количество шлейфов сигнализации — 32

• Количество выходных реле — 16

• Системный интерфейс (верхний уровень) — RS-485

• Интерфейсы устройств управления и отображения (нижний уровень) — RS-485, Wiegand

• Количество устройств управления и отображения, подключаемых к контроллеру:
  - по интерфейсу RS-485- 16;
  - по интерфейсу Wiegand — 4;

• Габаритные размеры — 410 × 290 х 130 мм

• Питание, потребление — 12 В, 15 Вт

• Рабочая температура — от -50°С до +50°С

Средства отображения информации

Светоплан

Светоплан предназначен для отображения оператору текущего состояния как отдельных средств обнаружения, так и участков блокирования. Изделие индивидуального производства, его габаритные размеры, цвет свечения и размеры индикаторов определяются при заказе. Удобен для оценки обстановки и оперативного принятия решения на локальных и центральных постах охраны.






Светотабло

Светотабло предназначено для отображения текущего состояния как отдельных средств обнаружения, так и участков блокирования. Каждая из 64-х ячеек светотабло содержит индикатор красного и зеленого свечения, номер средства обнаружения и устанавливаемую этикетку для нанесения оперативного адреса средства обнаружения (например, Помещение 123 Дверь). Светотабло работает под управлением контроллера светотабло КС51-03.


Табло постовое -3

Табло постовое-3 предназначено для отображения постовому состояния прилегающих к посту участков периметра. Обеспечивает подключение к табло проблескового маячка и звуковой сирены. Имеет встроенную кнопку тревоги. Как правило, используется при оснащении постов, расположенных по периметру объекта.



Пульт управления КН128-09

Назначение – пользовательский пульт управления для систем контроля доступа и охранной сигнализации Выпускается в антивандальном исполнении.

Технические характеристики:

• системный интерфейс – RS-485

• интерфейс внешнего считывателя карт - Wiegand

• индикатор – вакуумно-флуоресцентный, 2 строки, по 16 символов, русский текст

• клавиатура – 12–кнопочная, металлические кнопки

• металлический корпус

• габаритные размеры – 100 х 162 х 45 мм

• питание – 10…16 В, 200 мА

• рабочая температура – от -40°С до +70°С

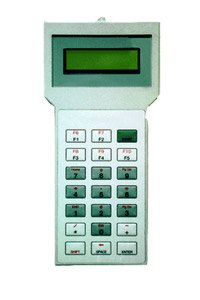

Пульт управления КН51-05

Назначение - пользовательский пульт управления режимом охраны (ПРИЕМ/СНЯТИЕ).

Технические характеристики:

• Количество пользователей – до 10000

• Системный интерфейс – RS-485

• Интерфейсы внешних считывателей – Wiegand (26 бит) и Touch Memory

• Жидкокристаллический индикатор – 2 строки, 32 символа, русский текст

• Габаритные размеры – 100 х 210 х 25 мм

• Питание, потребление – 10-16 В, 50 мА

• Рабочая температура – от +5°С до +50°С

Блок управления и индикации

Назначение – пользовательский пульт управления для систем контроля доступа.

Технические характеристики:

БУИ серии_218

• системный интерфейс – RS-485

• считыватель карт с интерфейсом Wiegand (Motorola)

• вакуумно-флуоресцентный индикатор, 2 строки, по 16 символов, русский текст

• клавиатура – 12–кнопочная пленочная

• кнопка тревоги - пленочная

• индикаторы разрешения прохода

• габаритные размеры – 180 х 160 х 65 мм

• питание – 10…16 В, 200 мА

• рабочая температура – от -40°С до +40°С

БУИ серии _217

• системный интерфейс – RS-485

• считыватель карт с интерфейсом Wiegand (Motorola)

• индикаторы разрешения прохода

• габаритные размеры – 120 х 160 х 65 мм

• питание – 10…16 В, 200 мА

• рабочая температура – от -40°С до +40°С

Пульт управления шлюзом

Назначение - пульт контролера проходной для ручного управления работой шлюза.

Технические характеристики:

• Функции – открыть дверь №1, открыть дверь №2, заблокировать обе двери, сброс в исходное состояние

• Системный интерфейс – RS-485

• Жидкокристаллический индикатор – 2 строки, 32 символа, русский текст

• Габаритные размеры – 100 х 195 х 40 мм

• Питание, потребление – 10-16 В, 50 мА

• Рабочая температура – от +5°С до +50°С

Контроллеры доступа (КД) предназначены для использования в системах контроля и управления доступом (СКУД) производственных и режимных объектов, складских помещений, офисов, учреждений, музеев и т.д.

Функциональные характеристики:

• Обеспечивают первичную обработку информации (объект принят под охрану/снят с охраны, тревога, состояние дверей, события по входам/выходам);

• Позволяют подключать считыватели карт-пропусков;

• Осуществляют управление замковыми механизмами дверей и ворот, турникетами, шлюзовыми кабинами, световыми извещателями и т.д;

• Поддерживают автономный режим (требуется дополнительная память), в котором используют собственную базу пользователей и накапливают информацию о проходах;

• Подключаются к ПЭВМ, концентраторам или к узловым контроллерам.

Контроллер доступа КД128-07

Технические характеристики:

• Количество дверей или турникетов — 2

• Количество шлейфов сигнализации — 16

• Количество выходных реле — 12

• Количество считывателей с интерфейсом Wiegand или Touch Memory — 2

• Системный интерфейс — RS-485

• Энергонезависимое ОЗУ до 512КБ

• Число пользователей (в автономном режиме)- 16000

• Число событий в архиве(в автономном режиме) — 16000

• Габаритные размеры — 300 × 300 х 120 мм

• Питание, потребление -12 В, 5 Вт

• Рабочая температура — от +5°С до +50°С

Контроллер доступа КД128-09

Технические характеристики:

• Количество шлейфов сигнализации -16

• Количество выходных реле — 12

• Системный интерфейс (верхний уровень) — RS-485

• Интерфейс устройств управления и отображения (нижний уровень) — RS-485

• Количество подключаемых устройств управления и отображения -16

• Число пользователей (в автономном режиме) — 100

• Габаритные размеры — 200 × 110 х 50 мм

• Питание, потребление -12 В, 5 Вт

• Рабочая температура — от +5°С до +50°С

Узловой контроллер УК128-0109

Выполняет функции согласующего устройства: координирует процедуры, поддерживает автономную работу узла, обеспечивает при необходимости работу пульта на базе PC, подключаемого к УК128-0109 через USB. В режиме автономной работы поддерживает 16000 пользователей доступа и хранит архив до 16000 событий

Технические характеристики:

• 2 интерфейса RS-485

• 1 интерфейс USB

• 1 интерфейс SPI

• 1 интерфейс TWI

• энергонезависимое ОЗУ до 2МБ

• Габаритные размеры — 200 × 110 х 50 мм

• Питание -12 В

• Потребление — 5 Вт

• Рабочая температура — от +5°С до +50°С
