Ивещатель двухпозиционный радиоволновый линейный
ИО 207-5 "Радий-ДМ"

Краткое описание

Предназначен для использования в качестве средства охранной сигнализации и обеспечивает обнаружение движения человека в охраняемой зоне.

Особенности

Благодаря пониженной рабочей частоте 2,45 ГГц извещатель:

  • обладает увеличенным (по сравнению с "Радий-2") сечением зоны обнаружения;

  • не имеет мертвых зон, благодаря чему не требуется перекрытие смежных участков при установке нескольких извещателей;

  • обладает низкой чувствительностью к вибрационным помехам.

Возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 50°С до плюс 75°С.




Технические характеристики извещателя "Радий-ДМ"

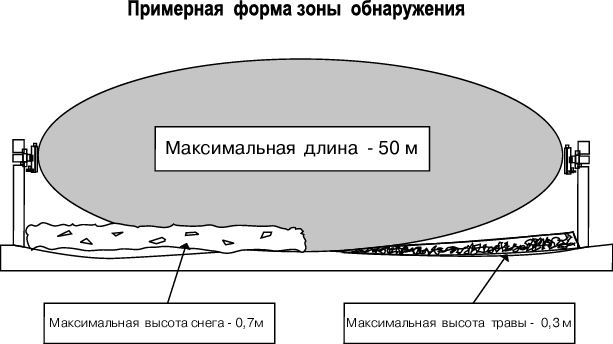

Длина зоны обнаружения от 5 до 50 м.

Высота ЗО в ее центре при максимальной длине, не менее 2,5 м.

Границы диапазона обнаруживаемых скоростей перемещения человека в зоне обнаружения, при которых извещатель формирует извещение о тревоге:
а) нижняя 0,3 м/с;
б) верхняя 10 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 27 В.

Извещатель сохраняет работоспособность в диапазоне питающего напряжения от 10,2 до 30,0 В.

Для питания от сети переменного тока 220 В рекомендуется использовать источник питания "Радий-БП" (0,5 А, 24 В).

Ток, потребляемый извещателем при напряжении питания 24 В, не превышает 70 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 40°С до плюс 65°C (возможна поставка извещателей с расширенным диапазоном рабочей температуры от минус 50°С до плюс 75°C);
- относительной влажности воздуха до 100%, при температуре 25°С.

Извещатель формирует извещение о тревоге при:
- пересечении человеком ЗО в полный рост или согнувшись;
- подаче импульса напряжением (5-30) В длительностью более 0,5 с на вход дистанционного контроля (ДК) блока передающего.

Извещатель формирует извещение о неисправности размыканием выходных контактов исполнительного реле до устранения этой неисправности при:
- снижении напряжения питания до 10 В;
- вскрытии блока приемного (ПРМ);
- возникновении неисправности в ПРД или ПРМ;
- экранировании ПРД или ПРМ радиоотражающими или радиопоглощающими материалами;
- воздействии на ПРМ внешнего маскирующего электромагнитного поля.

Извещатель формирует извещение о тревоге, неисправности и несанкционированном доступе путем размыкания контактов цепи, позволяющей коммутировать ток до 0,1 А при напряжении до 72 В.

Время технической готовности извещателя после включения питания, не более 30 с.

Длительность извещения о тревоге, не менее 2 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

Извещатель работоспособен и не формирует ложной тревоги при:

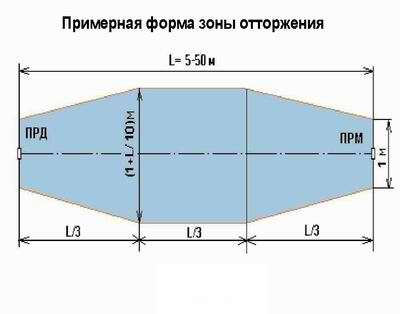

1) движении человека на расстоянии от оси ЗО более 3 м при длине участка 50 м;
2) движении автотранспорта на расстоянии от оси ЗО более 5 м при длине участка 50 м;
3) движении в ЗО одиночных мелких животных (птиц) на расстоянии более 1 м от блоков извещателя;
4) воздействии осадков в виде дождя и снега;
5) воздействии солнечной радиации;
6) воздействии ветра со скоростью до 30 м/с;
7) высоте неровностей на участке до ±0,3 м;
8) высоте травяного покрова до 0,3 м;
9) высоте снежного покрова до 0,7 м;
10) излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии, более 5 м от блоков извещателя.

Средняя наработка на отказ извещателя в дежурном режиме работы, не менее 60000 ч, что соответствует вероятности безотказной работы, не менее 0,9835 в течение 1000 ч.

Вероятность возникновения отказа приводящего к ложной тревоге, не более 0,01 за 1000 часов.

Вероятность обнаружения нарушителя, не менее 0,98.

Извещатель защищен от переполюсовки питающего напряжения в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Конструктивное исполнение извещателя пылебрызгозащищенное и обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-80.

Крепление блоков извещателя на опоры и вертикальные поверхности производится с помощью кронштейна.

Механизм юстировки блоков извещателя обеспечивает поворот блоков на угол, не менее ±15° в любой плоскости.

Рекомендуемая высота установки извещателя 0,8-0,9 м.

Рабочая частота извещателя - 2,45±0,05 ГГц.

Габаритные размеры блоков извещателя без КМЧ, не более 160х115х45 мм.

Масса блоков извещателя без КМЧ, не более 0,35 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 3 года.

Состав изделия

Наименование

Кол-во, шт

Примечание

Блок передающий (ПРД)

1



Блок приемный (ПРМ)

1



Комплект монтажных частей (КМЧ)

1



Блок питания «Радий-БП»

1

Поставляется по отдельному заказу

Коробка распределительная

2

Поставляется по отдельному заказу

Руководство по эксплуатации

1



Паспорт

1




Подключение ПРМ.

Маркировка выводов

Назначение выводов

1

+ (красный)

плюс питания

2

– (черный)

минус питания

3, 4

НЗ1, НЗ2 (зеленый)

контакты выходного реле

5, 6

БЛ1, БЛ2 (синий)

контакты датчика вскрытия


Подключение ПРД.

Маркировка выводов

Назначение выводов

1

+ (красный)

плюс питания

2

– (черный)

минус питания

3

ДК (синий)

контакт цепи ДК
