Извещатель охранный радиоволновый двухпозиционный линейный
"P-300"

Краткое описание извещателя охранного "Р-300"

Охранный радиоволновый линейный извещатель "Р-300" предназначен для использования в качестве средства охранной сигнализации и обеспечивает обнаружение человека, пересекающего зону обнаружения.

Датчик охраны периметра "Р-300" рассчитан на непрерывную круглосуточную работу в условиях открытого воздуха и сохраняет свои характеристики при температуре окружающей среды от минус 40°С до 65°С и относительной влажности воздуха до 100% при температуре плюс 25°С.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 12 до 27 В. Для питания от сети переменного тока 220В рекомендуется использовать источник питания «Радий-БП» (0,5 А, 24 В).

Технические характеристики радиоволнового линейного извещателя "Р-300"

Датчик охраны периметра "Р-300" обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность и не выдает тревожное извещение при:

  • воздействии осадков в виде дождя и снега;

  • воздействии солнечной радиации;

  • воздействии ветра со скоростью до 30 м/с;

  • высоте неровностей на участке до ±0,3 м;

  • высоте травяного покрова до 0,3 м;

  • высоте снежного покрова без дополнительных регулировок до 0,5 м.

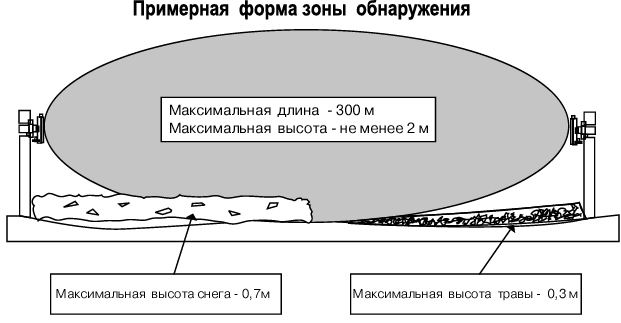

Длина ЗО, создаваемая извещателем, при запасе по уровню принимаемого сигнала не менее 9 Дб:
«Р-300» - от 10 до 300 м.

Высота ЗО в ее центре при максимальной длине не менее:
«Р-300»- до 2 м.

Извещатель обеспечивает выдачу тревожного извещения в виде размыкания выходной цепи длительностью не менее 2с при:

1) пересечении человеком ЗО в полный рост или пригнувшись, передвигающимся со скоростью от 0,1 до 10 м/с;

2) подаче импульса напряжением (5-30) В длительностью более 0,5 с на вход дистанционного контроля (ДК) блока передающего;

3) пропадании или снижении напряжения питания до величины менее 10В;

4) вскрытии блока приемного;

5) выходе из строя блоков извещателя;

6) попытке технического саботажа путем воздействия на блок приемный внешнего электромагнитного поля;

Извещатель сохраняет работоспособность при питании от источника постоянного тока в диапазоне напряжений от 10,2 до 30 В.

Ток, потребляемый извещателем при напряжении питания 24В, не превышает 70 мА.

Габаритные размеры блоков извещателя без КМЧ - не более 160х115х45 мм.

Масса блоков извещателя без КМЧ - не более 0,35 кг.

Рабочая частота извещателя - (9500 + 200) МГц.

Время технической готовности извещателя после включения питания - не более 30с.

Механизм юстировки блоков извещателя обеспечивает поворот блоков на угол не менее ± 15° в любой плоскости.

Конструкция извещателя обеспечивает степень защиты оболочки IP 55 по ГОСТ 14254-80.

Индустриальные помехи, создаваемые извещателем в процессе эксплуатации, соответствуют нормам ЭК 1, ЭИ 1 по ГОСТ Р 50009-2000 для технических средств, предназначенных для применения в жилых, коммерческих и производственных зонах.

Извещатель работоспособен и не выдает ложной тревоги при раздельном воздействии следующих источников помех:

1) импульсных помех по цепям питания и шлейфа сигнализации по методу УК 1 с характеристиками для второй степени жесткости, по методу УК 2 – второй степени жесткости по ГОСТ Р 50009-2000;

2) кондуктивных помех, наведенных радиочастотными электромагнитными полями по методу УК 6 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000;

3) радиочастотных электромагнитных полей по методу УИ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000;

4) электростатических разрядов по методу УЭ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000;

5) движении человека на следующих расстояниях от оси ЗО:

  • более 1,0 м при длине участка 50м;

  • более 1,5 м при длине участка 100м;

  • более 2 м при длине участка 200м;

  • более 3 м при длине участка 300м.

6) движении автотранспорта на следующих расстояниях от оси ЗО:

  • более 1,2 м при длине участка 50м;

  • более 1,8 м при длине участка 100м;

  • более 3,2 м при длине участка 200м;

  • более 4,5 м при длине участка 300м.



7) движении в ЗО одиночных мелких животных (птиц) на расстоянии более 5 м от блоков извещателя;

8) излучении УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии более 5 м от блоков извещателя.

Извещатель защищен от переполюсовки питающих напряжений в результате ошибочных действий персонала и от импульсов напряжением до 1000В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Средний срок эксплуатации - не менее 8 лет.

Комплект поставки изделия "Р-300"

Наименование и условное обозначение

Кол-во шт. Примечание

Блок передающий (ПРД)

1

Блок приемный (ПРМ 300)

1

Блок приемный (ПРМ 200)



Блок приемный (ПРМ 100)



Блок приемный (ПРМ 50)



Комплект монтажных частей КМЧ-1 в составе:
- кронштейн - 2 шт.
- ключ - 1 шт.
- стяжка 78-101 3 1/16”-4”- 4 шт.

1

Блок питания «Радий-БП»

1 Поставляется по отдельному заказу

Коробка распределительная (КРМ)

2 Поставляется по отдельному заказу

Паспорт

1

Руководство по эксплуатации

1
