Радиоволновый многопозиционный извещатель
"Корд"

Краткое описание

Многопозиционный радиоволновый охранный извещатель «Корд» предназначен для установки по верху ограждений и обеспечивает обнаружение человека, пересекающего зону обнаружения (ЗО). Осевая линия ЗО представляет собой ломаную линию, состоящую из 1-7 отрезков – участков длиной до 30 м каждый. При последовательной установке двух извещателей на рубеже максимальное количество участков в одном извещателе возрастает до 8 (То есть один из двух смежных концентраторов берет на себя контроль за работой дополнительного 8-го участка. Общее количество участков в этом случае получается 15 (7+1=8 подключаемых к первому концентратору и 7 ко второму). При установке 2 комплектов извещателей "по кругу" общее количество участков возрастает до 16) . Допускается использование извещателя на опорах без ограждения.

По принципу действия извещатель представляет собой комплекс из семи (восьми) двухпозиционных радиоволновых извещателей, обнаруживающих человека пересекающего зону обнаружения, расположенную между соседними ПРМ-ПРД. Основным отличием от извещателей с подобным принципом действия является оптимизация конструкции и алгоритма работы для условий установки по верху ограждений. Деление рубежа на небольшие участки позволяет обеспечить оптимальное сопряжение ЗО и формы контура ограждения, уменьшить поперечное сечение ЗО для обеспечения устойчивости извещателя к движению людей, транспорта, ветвей деревьев на относительно небольшом расстоянии от ограждения. Объединение восьми участков в один извещатель позволяет снизить стоимость и энергопотребление. Общая синхронизация функционирования исключает взаимное влияние блоков по радиочастоте, что также позволяет использовать извещатель при практически любой конфигурации ограждения.

Конструктивно извещатель представляет собой систему из концентратора и до 8 приемо-передатчиков (ПРМ-ПРД), по двухпроводной линии последовательно подключенных к концентратору. Благодаря наличию общей синхронизации полностью исключено взаимное влияние всех блоков извещателя, а также блоков смежных участков соседних извещателей друг на друга.

Установка блоков на ограждении осуществляется при помощи при помощи прилагаемого комплекта монтажных частей (КМЧ).

Датчик охраны обеспечивает выдачу тревожного извещения в виде размыкания выходной цепи шлейфа сигнализации (ШС) длительностью не менее 2 с при:

  • преодолении без подручных средств охраняемого ограждения человеком путем перелаза через верх;

  • пропадании или снижении напряжения питания до величины (15-1)В;

  • выходе из строя блоков или нарушении соединительной линии;

  • попытке технического саботажа путем воздействия на извещатель внешнего электромагнитного поля, препятствующему обнаружению человека.

Датчик обеспечивает регистрацию номера сработавшего участка на панели управления концентратора и коммутацию контакта соответствующей цепи на сервисном разъеме на минус питания на время около 2 с.

Извещатель обеспечивает выдачу извещения в виде размыкания выходной цепи шлейфа блокировки (ШБ) при вскрытии концентратора с целью доступа к органам управления.

Питание извещателя осуществляется от источника постоянного тока с номинальным напряжением 24 В при амплитуде пульсаций не более 0,3В.

Условия эксплуатации датчика охраны:

  • диапазон рабочих температур от минус 40 до 65°С;

  • относительная влажность воздуха до 100 % при температуре 25°С.

Извещатель устойчив к воздействию следующих помех:

  • осадки в виде дождя и снега, интенсивностью до 20 мм/час;

  • солнечная радиация;

  • ветер со скоростью до 30 м/с;

  • грозовые импульсы с величиной пикового напряжения до 1000 В, наводимые в соединительных линиях;

  • импульсные помехи по цепям питания и шлейфа сигнализации по методу УК 1 с характеристиками для второй степени жесткости, по методу УК 2 – второй степени жесткости по ГОСТ Р 50009-2000;

  • кондуктивные помехи, наведенных радиочастотными электромагнитными полями по методу УК 6 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000;

  • радиочастотные электромагнитные поля по методу УИ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000;

  • электростатические разряды по методу УЭ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000;

  • движение в ЗО одиночных мелких животных или птиц размерами не более кошки, перемещающихся по верху охраняемого ограждения;

  • движение человека на расстоянии более 1,0 м от ограждения;

  • движение автотранспорта на расстоянии более 1,5 м от ограждения;

  • излучения УКВ радиостанций в диапазоне от 150 до 175 МГц мощностью до 40 Вт на расстоянии более 5 м от блоков извещателя.

Конструктивное исполнение блоков извещателя - пылебрызгозащищенное.

Технические характеристики охранного датчика "Корд"

Характеристика

Значение

Максимальная длина охраняемого рубежа, м

30 х 7 = 210 *

Минимальная длина ЗО одного участка, м

3

Максимальный диаметр ЗО, м, не более

1

Диапазон рабочих напряжений питания, В

от 15 до 30

Максимальный потребляемый ток, мА, при напряжении питания:
24В
15В


30
40

Время готовности после включения питания, с, не более

30

Параметры сигнала, коммутируемого по цепям ШС и БЛ:
- ток, постоянный или переменный, мА, не более;
амплитудное напряжение, В, не более


100
72

Длительность извещения, с, не менее

2

Рабочая частота, ГГц

9,25±0.25

Габаритные размеры ПРМ-ПРД без КМЧ, мм,

Ø48 х 259

Габаритные размеры концентратора без КМЧ, мм,

150 х 20 х 64

Масса извещателя в упаковке, кг, не более

6

Средний срок службы извещателя, лет, не менее

8

Гарантийный срок эксплуатации извещателя, мес

18


Примечание – * - При последовательной установке извещателей максимальная длина охраняемого рубежа на один извещатель составляет (30 х 8 = 240) м.

Комплект поставки извещателя "Корд"

Наименование

Кол-во, шт.

комплект концентратора

1

комплект ПРМ-ПРД

8

упаковка

1

руководство по эксплуатации

1

Комплект монтажных частей для крепления на забор

8

паспорт

1


Количество ПРМ-ПРД при поставке может быть сокращено, что оговаривается при заказе извещателя.

Каждому ПРМ-ПРД при изготовлении присваивается индивидуальный номер от «0» до «8», промаркированный на блоке.

По отдельному заказу поставляется провод ПРППМ 2х0.9 ТУ 16.705.450-87.

Таблица подключения извещателя

Маркировка

Назначение

1

+

плюс питания

2

-

минус питания

3

OUT

контакты вых. реле

4

TAMP

контакты датчика вскрытия

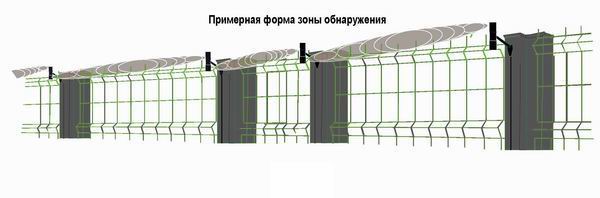

Примерная форма зоны обнаружения
