Радиолучевое СО "Гефест"

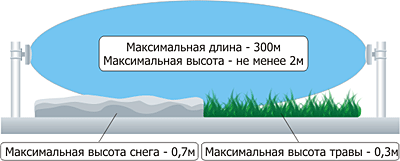

Назначение. Средство обнаружения «Гефест» применяется для создания сигнализационных рубежей охраны периметров объектов. Предназначен для обнаружения человека, передвигающегося «в рост» или «согнувшись». Зона обнаружения, формируемая СО «Гефест», представлена на рисунке.

Принцип работы. Регистрация и анализ изменений амплитуды электромагнитных волн передатчика, принимаемых приемником. Если эти изменения превышают пороговые уровни, то происходит размыкание контактов выходного реле на 3 - 4 секунды, что соответствует сигналу «тревога» с участка периметра, охраняемого при помощи СО «Гефест». Сигнал «тревога» выдается при пересечении зоны обнаружения человеком или группой людей в полный рост или согнувшись.

Применение. СО «Гефест» могут использоваться для создания замкнутых или локальных рубежей охраны на открытых площадках, вдоль ограждений и стен зданий, по верху ограждений.

Достоинства:

  • Высокая помехоустойчивость.
    Достигается благодаря использованию оригинального алгоритма обнаружения, обеспечивающего возможность раздельной регулировки чувствительности для ближних и среднего участков зоны обнаружения.

  • Адаптация к изменениям условий окружающей среды.
    Имеет высокую устойчивость к помехам в виде: снега, дождя, тумана, ветра, мелких животных, птиц, УKB радиостанций, вибрации, помехам по питанию, электростатическим разрядам, воздействию внешнего излучения в рабочем диапазоне частот с целью саботажа.

Особенности:

  • СО «Гефест» выдают тревожное сообщение при попытках доступа к органам управления, снижении напряжения питания ниже рабочего, нарушении их работоспособности.

  • Имеется возможность дистанционного контроля работоспособности.

  • Удобство крепления всех блоков СО на вертикальной опоре обеспечивает применение унифицированного узла крепления.

  • СО может комплектоваться блоком питания в уличном исполнении «Радий-БП», обеспечивающим питание СО от сети переменного тока напряжением 187 - 242 В и коммутацию всех цепей СО.

Комплект поставки:

  • блок передающий (ПРД) (1 шт.);

  • блок приемный (ПРМ) (1 шт.);

  • комплект монтажных частей КМЧ в составе:

    • кронштейн (2 шт.);

    • ключ (1 шт.);

    • cтяжка 78-101 3 1/16” - 4” (4 шт).

  • блок питания «Гефест-БП» (1 шт.)
    поставляется по отдельному заказу;

  • коробка распределительная «Гефест-КР-М» (2 шт.);
    поставляется по отдельному заказу;

  • паспорт (1 шт.);

  • руководство по эксплуатации - (1 шт).

Краткие технические характеристики

длина зоны обнаружения

10 … 300 м

ширина зоны обнаружения

не более 5 м

высота зоны обнаружения при max длине

2 м

высота неровностей на участке

до ±0.3 м

воздействие ветра

до 30 м/с

напряжение питания

12 - 27 В

потребляемая мощность

не более 1 Вт

габаритные размеры передатчика

260 х 210 х 600 мм

габаритные размеры приемника

260 х 210 х 600 мм

диапазон рабочих температур

-40 … +65 °С

гарантийный срок службы

1 год
